Ausstellernews K Messe 2019

Hufschmied Zerspanungssysteme GmbH
Mehr als 25 Jahre Erfahrung in der Entwicklung und Fertigung von Zerspanwerkzeugen

ProduktĂĽbersicht >>>

Leistungen >>>

Produkt-News >>>



Die Hufschmied Zerspanungssysteme GmbH verfĂĽgt ĂĽber mehr als 25 Jahre Erfahrung in der Entwicklung und Fertigung von prozessoptimierten Werkzeugen. Durch die frĂĽhzeitige Konzen- tration auf die Bearbeitung von Kunststoffen, Glasfaserwerkstoffen und Carbonfaser hat Hufschmied einen Spitzenplatz in Europa bei der spanenden Bearbeitung von neuen Werkstoffen erreicht.


Hufschmied - Firmensitz

Das Know-how von Hufschmied resultiert aus einer Vielzahl erfolgreich gelöster Bearbeitungsaufgaben. Unser Ziel sind möglichst niedrige Prozesskosten und ein minimaler Nachbearbeitungsbedarf. Es ist unser Anspruch, beratungsintensive und schwer kopierbare High-End-Lösungen zu entwickeln, die sich durch ein optimales Kosten-Nutzen-Verhältnis auszeichnen.

Wir produzieren unsere werkstoffoptimierten Werkzeuge auf modernsten Fertigungseinrichtungen selbst. Und wir sichern die Qualität mit hochpräzisen 3D-Messmaschinen der neuesten Generation. Im Dialog mit Hochschulen, Maschinenbauern und Kunden treiben wir die Entwicklung hochwertiger prozessoptimierter Werkzeuge weiter voran.

Immer einen Schnitt voraus
Unsere Fertigungsoptimierung bietet Ihnen greifbare Vorteile in Planung und Fertigung. Nutzen Sie unser Technologie-Potential in der Kunststoffzerspanung. Wir sind Ihr Partner!

Firmenvideo




ProduktĂĽbersicht

FĂĽr mehr Informationen bitte auf die untenstehenden Links klicken:

•
Universal-Line
• Sharp-Line
•
Fräsen Per Plex
•
Proto-Line

•
Fiber-Line
• Cera-Mill
• Dental-Line
• Medical-Line
• Power-Blade
• Graphit-Line
• Hard-Line
• Kupfer-Line
Hufschmied---Button-UNIVERSAL-LINE

UNIVERSAL-LINE
I
n der Universal-Line sind alle Werkzeuge sowohl Schaft- und Gewindefräser, als auch Bohrer für die Bearbeitung von Kunststoffen enthalten. Ebenso sind die notwendigen Form- und Scheibenfräser für die anspruchsvolle Kunststoffzerspanung dargestellt. Ein Sonderanwendungsgebiet der Universal-Line HSC-Fräser mit drei Schneiden ist die Schaumstoffbearbeitung zum Fräsen von Schaum sowie die Werkzeuge zur Oberflächenbearbeitung für die Medizintechnik.

Hufschmied---Universal-Line

Download Katalog
Katalog UNIVERSAL-LINE (PDF-Datei)

â–şMehr Informationen finden Sie hier.

Hufschmied---Button-SHARP-LINE

SHARP-LINE
In der Sharp-Line sind spezielle HSC-Fräser für Hochglanz oder die Bearbeitung von weichen Kunststoffen oder weichem Aluminium auf hochdrehenden Bearbeitungszentren erfasst, die speziell im Interieur-Bereich der Automobil- bzw. der Luftfahrtindustrie eingesetzt werden.

Hufschmied---SharpLine

Download Katalog
SHARP-LINE (PDF-Datei)

â–şMehr Informationen finden Sie hier.

Hufschmied---Button-FRAESEN-PER-PLEX

FRĂ„SEN PER PLEX®
Für die Bedürfnisse der Plexiglaszerspanung gibt es die Werkzeuge aus der Linie Fräsen per Plex. Zum Bearbeiten von klaren Kanten in Plexiglas, stellen die Schaft- und Vollradiusfräser eine hochkosteneffektive und einfach anzuwendende Technologie dar.

Hufschmied---Fräsen-Per-Plex

Download Katalog
FRĂ„SEN PER PLEX® (PDF-Datei)

â–şMehr Informationen finden Sie hier.

Hufschmied - Button PROTO-LINE

PROTO-LINE
Im Produktbereich High-Performance-Tools werden die Werkzeuge für den Modellbau durch die Proto-Line abgedeckt, die Torusfräser und Vollradiusfräser für Ureol und Aluminium anbietet

Hufschmied - Proto Line

â–şMehr Informationen finden Sie hier.




Hufschmied - Button FIBER-LINE

FIBER-LINE
In der Fiber-Line sind die Schaft- und Bohrwerkzeuge enthalten, die den Anforderungen der im Leichtbau eingesetzten Werkstoffe, wie Glas und Kohlefaser Rechnung tragen. Es gibt spezielle Bohrwerkzeuge auch fĂĽr CFK-Metallkombinationen, ebenso wie fĂĽr rein CFK oder GFK. Diese Werkzeuge mĂĽssen nicht zwangsweise auf CNC-Maschinen eingesetzt werden. Die Fiber-Drills sowie die HEXA-CUT-Werkzeuge werden auch in handgefĂĽhrten Maschinen eingesetzt.

Hufschmied - Fiber-Line

Fiber-Cracker-Werkzeuge
Honeycombs Materialien werden hauptsächlich im Interieurbereich von Flugzeugen eingesetzt, weil sie hohe Steifigkeit mit einem hohen Leichtbaupotential verbinden.

Grundsätzlich unterscheidet man 4 Typen von Honeycomb-Materialien: Papier aus GF verstärktem Papier, Aluminium oder Kunststoff.

Die Wabenstruktur ist meist unter einer Decklage verborgen weshalb bei der Bearbeitung grundsätzlich darauf zu achten ist, ob mit oder ohne Deck- und/oder Bo-denlage bearbeitet werden soll.

AuĂźerdem ist es wichtig zu wissen, ob die Waben zur Steigerung der Festigkeit mit KernfĂĽllmasse ausgefĂĽllt sind oder nicht.

Hufschmied - Honeycomb-Wabe

â–şMehr Informationen finden Sie hier.

Hufschmied---Button-CERA-MILL

CERA-MILL®
Diese Vollkeramikschneidwerkzeuge auf Silizium-Nitrid-Basis wurden für die Volumenzerspanung von Kunststoffen entwickelt. Der Keramikwerkstoff ist extrem leicht, die Werkzeuge erreichen ohne Belastung der Spindellager höchste Drehzahlwerte. Durch eine neu entwickelte Spangeometrie werden bis jetzt nicht darstellbare, höchste Vorschubwerte erreicht. Die Schneidengeometrie und der optimierte Schliff der Werkzeuge erzeugen perfekte Schnittkanten.

Hufschmied - Cera-Mill

Download Katalog
CERA-MILL® (PDF-Datei)

â–şMehr Informationen finden Sie hier.

Hufschmied---Button-DENTAL-LINE

DENTAL-LINE

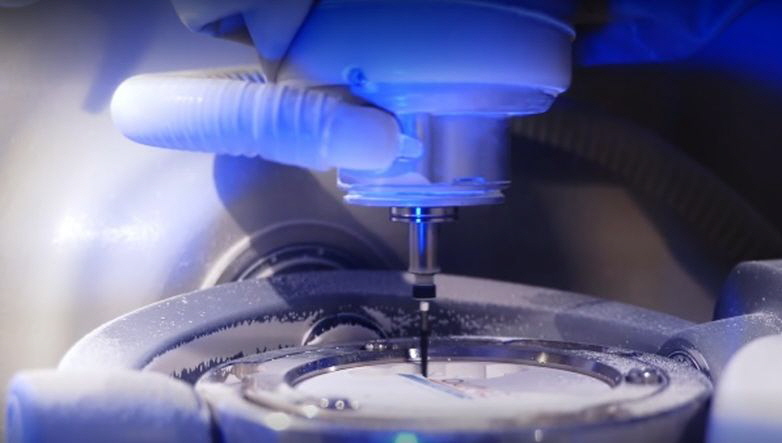

Auch im Bereich der Medizin- bzw. Dentalindustrie werden mehr und mehr Werkstoffe eingesetzt, die den Anforderungen der unterschiedlichen Materialien, hinsichtlich Oberflächenqualität und Standzeit Rechnung tragen. Hier bieten wir unser komplettes Produktportfolio für die unterschiedlichen Maschinen und Materialien an Kugel- bzw. Vollradiusfräsern aber auch an Schaft- und Torusfräsern bis hin zur diamantbeschichteten Version an.

Hufschmied - Zahnprothetik

Download Katalog
DENTAL-LINE (PDF-Datei)

â–şMehr Informationen finden Sie hier.

Hufschmied---Button-MEDICAL-LINE

MEDICAL-LINE

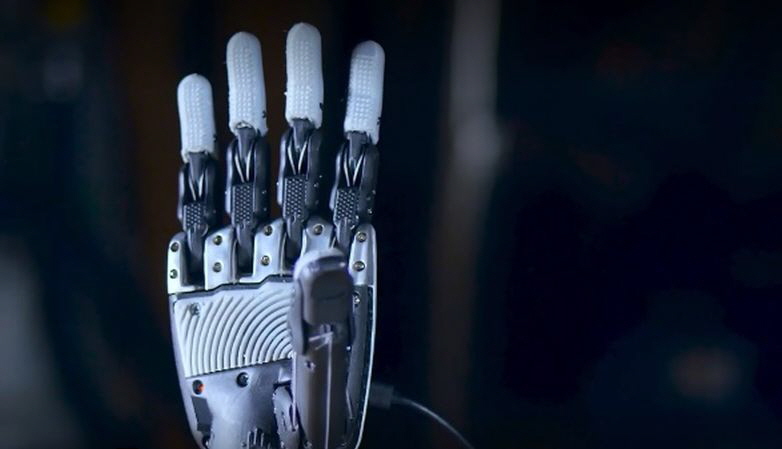

In den Zeiten des demographischen Wandels bekommt die Medizintechnik immer größere Anwendungsgebiete - sei es durch Implantate, chirurgische Instrumente oder medizinische Apparate. Die Gemeinsamkeit dieser Ingenieur-Bauteile ist, dass durch die Anwendung neuer Materialien den Menschen deutlich besser geholfen werden kann. Im Bereich der Implantate werden Bauteile aus Kunststoffen wie UHM/PE, PEEK, CFK oder aus Metallen wie Titan, Edelstahl oder ChromCobalt-Stählen gefertigt. Um diese Bauteile kosteneffektiv und schnell herstellen zu können, werden spezielle Werkzeuge aus dem Hufschmied Produktionsprogramm benötigt. Zum Einsatz kommen torische Fräswerkzeuge, Kopierfräswerkzeuge, aber auch Spiral- und Stufenbohrer um diese Kunststoffe faserfrei, Grat frei und mit höchster Oberflächengüte bearbeiten zu können. Auch bei den Metallen kommt es dabei auf die Oberflächengüte und die Langlebigkeit der Bearbeitungswerkzeuge an. Anwendung finden diese Werkzeuge z.B. bei Knieprothesen, Zahnimplantaten aber auch bei Dialysegeräten bis hin zu Herzschrittmachern.

Hufschmied---Medical-Line-neu

Download Katalog
MEDICAL-LINE (PDF-Datei)

â–şMehr Informationen finden Sie hier.
Hufschmied - Button POWER Blade


POWER-BLADE
Für die hohen Ansprüche an Standzeiten und Prozesssicherheit beim Schneiden von Kunststoff- und Lederhäuten hat Hufschmied Schneidklingen aus Hartmetall oder Keramik entwickelt. Damit lassen sich zum Beispiel nicht sichtbare Aufrisskanten bei Airbag-Systemen sicher und präzise schneiden. Massengefertigte Stahlklingen aus Federstahl werden diesen Anforderungen nicht gerecht. Die individuelle Beschriftung und die Rückverfolgbarkeit der Vollhartmetall-Klingen (VHM) erhöht die Prozesssicherheit.

Vorteile der Vollhartmetall-Klingen:
Massengefertigte Stahlklingen sind zwar sehr kostengünstig, schneiden aber in hohem Maße ungenau. Power Blades von Hufschmied erhöhen die Prozesssicherheit und sind durch die höhere Lebensdauer (Faktor 10 bis 20) mittelfristig die kostengünstigere Lösung.

Vollartmetall-Klingen für das Schneiden von Scoren von Folien und Häuten im Kaltschnittverfahren:
Die Ausführung in VHM führt zu extremen Standzeiten bei höchster Schnittqualität. Speziell bei Airbagzuschnitten ermöglichen die langen Zykluslaufzeiten die nahezu unterbrechungsfreie Produktion im Serienbetrieb.

Power Blade-Klingen erfĂĽllen die hohen Sicherheitsanforderungen der Automobilindustrie zu 100 Prozent.

VHM-Ultraschallschneidklingen fĂĽr den besseren Schnitt.
GegenĂĽber konventionellen Klingen aus Stahl mit VHM Einsätzen, entstehen bei den HUFSCHMIED „VHM-Monoblock Klingen“ absolut keine Verluste zwischen Sonotrans und der Klinge. Auf eine „weiche“ Lötverbindung zwischen Stahlkörper und der VHM Klinge kann Dank der neuen Fertigungsmöglichkeit komplett verzichtet werden.

Die Klingen werden in eigener Fertigung hergestellt und können somit, wie unsere Zerspanungswerkzeuge, auf den Einsatz beim Kunden abgestimmt werden. „Echte“ Amplituden von >0.03mm ergeben beste Schnitteigenschaften in allen Materialien. Ein weiterer Vorteil unserer VHM Klingen ist die Möglichkeit diverser Beschichtungen.

Durch den Einsatz der HUFSCHMIED „VHM-Monoblock-Klinge“ und des neuen SONOTRANS können die VorschĂĽbe um ein vielfaches erhöht werden. Ebenso sind unsere Klingen ĂĽber den SONOTRANS auf bestehende Ultraschall Anlagen adaptierbar.

Hufschmied - VHM-Ultraschallschneidklingen

100% mehr Schneidleistung
Durch die neu entwickelte Utraschallschneidklingen-Generation von Hufschmied und Weber Ultrasonics wird die Schneidleistung um über 100% verbessert, da die Klinge immer in ihrem optimalen Schwingungsbereich betrieben wird. Das negativ dämpfende Fügeelement der Lötung wurde konsequent eliminiert, womit mit deutlich reduzierter Konverterleistung eine wesentlich höhere Schwingungsamplitude erreicht wird.

Download Katalog
VHM-Ultraschallschneidklingen (PDF-Datei)

â–şMehr Informationen finden Sie hier.

Hufschmied---Button-GRAPHIT-LINE

GRAPHIT-LINE
Die Graphit-Line enthält Mini-Kugelfräser und Vollradiusfräser zur Bearbeitung von Graphit. Besonderes Highlight ist unser Graftor® - Perfektes Schruppen und Schlichten von Graphit in einem Arbeitsgang, ohne Werkzeugwechsel.

Die Leistungen und Vorteile des neuen Graftor:
• Durchmesserbereich D1 = 1 mm bis D1 = 12 mm
• Spezielle Spitzengeometrie ermöglicht extrem hohe Vorschübe bei sehr guten Oberflächengüten
• Sehr geringer Schnittdruck – ermöglicht die Herstellung von filigranen Pins und Stegen ohne dass sie
   brechen
• Nur ein Werkzeug nötig – Schruppen und Schlichten mit demselben Werkzeug in einem Arbeitsgang
• Nanokristalline Diamantschicht erbringt sehr hohe Standzeiten

Hufschmied - Graftor

Download Kataloge
GRAPHIT-LINE (PDF-Datei)
Graftor (PDF-Datei)

â–şMehr Informationen finden Sie hier.




Hufschmied---Button-HARD-LINE

HARD-LINE
Für die Bearbeitung harter Stähle haben wir die Hard-Line Werkzeuge für den Werkzeugbau. Hier beginnen wir mit Durchmesser 0,5 bei den Kugel- und Torusfräsern als Minifräser, bis hin zu den großen mehrschneidigen Fräsern für den Schnittwerkzeugbau bis Durchmesser 20.

Hufschmied - Hard-Line

Download Katalog
HARD-LINE (PDF-Datei)

â–şMehr Informationen finden Sie hier.

Hufschmied - Button KUPFER LINE

KUPFER-LINE
Die Werkzeuge der Kupfer-Line zeichnen sich durch höchste Formgenauigkeit und Rundlaufgenauigkeit aus. Ihr besonderes Merkmal: Der Polierschliff im Spanraum und am ersten Freiwinkel des Umfangs. Hohe Standzeiten und kurze Bearbeitungszeiten machen ihren Einsatz sehr wirtschaftlich. Durch die große Vielfalt das richtige Werkzeug für nahezu jede Anwendung.

â–şMehr Informationen finden Sie hier.

Hufschmied - KUPFER-LINE


Download Kataloge
Weitere Kataloge zum Downloaden finden Sie hier.

Hufschmied - CFK


LEISTUNGEN - Info >>>

Hufschmied unterstĂĽtzt Kunden im Rahmen der kontinuierlichen Anwenderberatung mit Dienstleistungen und Services.

Engineering:
Wir optimieren auf Wunsch Schritt für Schritt den Fertigungsprozess unserer Kunden. Sie erzielen damit eine höhere Wertschöpfung und steigern die Bearbeitungsqualität.

â–şMehr Informationen finden Sie hier.


FAQ:
Hier finden Sie Antworten auf häufig gestellte Fragen, haben Sie ein spezielles Problem, rufen Sie uns bitte einfach an.

â–şMehr Informationen finden Sie hier.

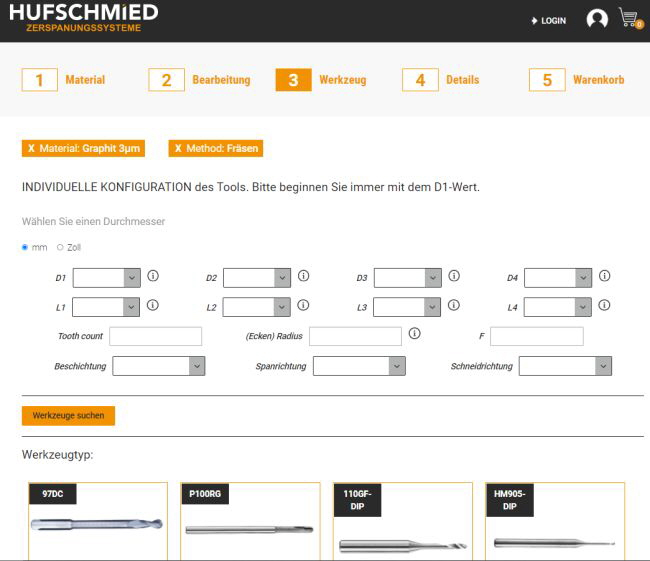

Schnittwertrechner:
Hilfreich und fĂĽr optimale Bearbeitungsergebnisse entwickelt: Der Schnittwertrechner von Hufschmied als wertvoller Helfer.


Newsletter:
Immer auf dem neuesten Stand: Hier den Hufschmied Newsletter abonnieren und vieles Wissenswertes aus der Welt der Zerspanung erfahren.

â–şMehr Informationen finden Sie hier.


PRODUKT-NEWS

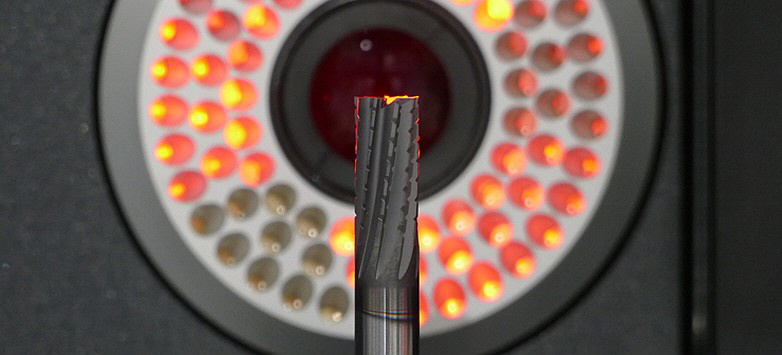

HEXA CUT® Eco Fräser fĂĽr CFK- und GFK-Materialien - bis zu 40 % Kostenersparnis beim Zerspanen von Verbundwerkstoffen

Der neue HEXACUT® Eco-Fräser der Hufschmied Zerspanungssysteme GmbH reduziert die Kosten bei der Bearbeitung von Faserverbund-WerkstĂĽcken um bis zu 40 %. Der Hochgeschwindigkeitsfräser punktet durch die perfekte Abstimmung von Schneidengeometrie und Diamantbeschichtung. So lassen sich carbon- und glasfaserverstärkte Materialien frei von Ausfransungen, Delamination und ohne Werkzeugwechsel fĂĽr Schruppen und Schlichten in einem gemeinsamen Prozessschritt bearbeiten. Insbesondere bei anspruchsvollen Werkstoffkombinationen mit Kupfer-Mesh, wie dem CFK-M21E-Material aus der Luftfahrtindustrie, kann so auf zeit- und kostenintensive Nachbearbeitungsprozesse verzichtet werden.

Hufschmied - HEXA CUT Eco Fräser
Mit dem HEXACUT® Eco-Fräser 068ECO lassen sich anspruchsvolle Werkstoffkombinationen bearbeiten und Produktionszeiten verkĂĽrzen

Der neue Eco-Fräser auf Basis der bewährten HEXACUT®-Fräsergeometrien konnte im realen Kundenprojekt nachweislich bis zu 40 % der Prozesskosten einsparen. Schneidengeometrie und Diamantbeschichtung sind so perfekt aufeinander abgestimmt, dass sie ihre Vorteile insbesondere bei den anspruchsvollen CFK- und GFK-Verbundstoffen voll ausspielen können.

Verkürzte Produktionszeiten und eine verbesserte Oberflächengüte
Selbst bei diffizilen Materialien wie dem CFK-M21E aus der Luftfahrtindustrie arbeitet der Fräser extrem präzise und praktisch nachbearbeitungsfrei. DarĂĽber hinaus garantiert er längere Werkzeugstandzeiten und höhere Abtragsleistungen. Die fĂĽr CFK-/GFK-Materialien typische Delamination, Absplitterungen, FaserĂĽberstände oder thermischen Schäden werden mit dem neuen HEXACUT® Eco-Fräser minimiert. Auf diese Weise kann auf eine manuelle Nachbearbeitung verzichtet und gleichzeitig eine deutlich bessere OberflächengĂĽte erreicht werden. Die Ausschussquote wird nachhaltig gesenkt.

Über die spanbrechenden Schneidengeometrien lässt sich der Schnittdruck reduzieren. Gleichzeitig schützt die neue, patentierte Diamantbeschichtung DIP6p den Fräser vor aggressiven Verschleißmechanismen bei der Bearbeitung abrasiver und inhomogener Verbundfasermaterialien. Sie macht das Werkzeug widerstandsfähig gegen chemische Einflüsse und verhindert die Anhaftung der Harze aus dem Verbundwerkstoff am Fräser. Schruppen und Schlichten erfolgen aufgrund der speziellen Geometrie ohne Werkzeugwechsel in einem Arbeitsgang. Die Bauteilschwingung größerer Bauteile, die die Zerspanung insbesondere im Luftfahrtbereich immer schwieriger macht, wird durch die Geometrie und Beschichtung der neuen Fräser-Generation ebenfalls deutlich reduzi
ert.

„Compositematerialien werden in Zukunft eine wachsende Rolle spielen – etwa im Flugzeug-, Fahrzeug- und Maschinenbau“, ist Ralph Hufschmied, GeschäftsfĂĽhrer der Hufschmied Zerspanungssysteme GmbH, ĂĽberzeugt. „Mit dem HEXACUT® Eco-Fräser setzen wir einen neuen MaĂźstab, der die Kosten fĂĽr die anspruchsvolle Bearbeitung dieser Hightech-Werkstoffe senkt und Unternehmen die vielversprechenden Potenziale des Leichtbaus wirtschaftlicher nutzen lässt.“

Die HEXACUT® Eco-Fräser gibt es im Durchmesserbereich von 4,0 bis 12,7 mm. SondermaĂźe sind jederzeit auf Anfrage möglich.


Besuchen Sie uns auf der K Messe. Wir freuen uns auf Ihren Besuch an unserem Stand:
Halle 3 / Stand A93

Hufschmied - neues LogoHufschmied Zerspanungssysteme GmbH
Edisonstr. 11 d
D-86399 Bobingen

Tel. + 49 8234 9664-0
Fax + 49 8234 9664-99

info@hufschmied.net
www.hufschmied.net


Hufschmied Zerspanungssysteme Schweiz AG
Bolacker 7
4563 Gerlafingen

Tel. 032 675 20 10

www.hufschmied-swiss.ch
info@hufschmied-swiss.ch

Kontaktperson in der Schweiz
Herr Björn Herbst
bjoern.herbst@hufschmied-swiss.ch
