Schmelzmetall AG
Ihr Partner von additiv gefertigten Bauteilen aus Kupferlegierungen

Seit der Gründung der SCHMELZMETALL AG im Jahre 1959 hat sich unser Unternehmen zum kompetenten Partner für spezielle Arten von aushärtbaren Kupferlegierungen entwickelt. Heute ist SCHMELZMETALL ein führender Hersteller von Hochleistungswerkstoffen und durch eigene Niederlassungen sowie Partnerfirmen weltweit vertreten.

Unsere HOVADUR®-Legierungen stehen für höchste Qualität bei optimalem Preis-Leistungs-Verhältnis. Aufbauend auf unserem Fachwissen aus mehr als fünf Jahrzehnten beherrschen wir die Herstellung von Kupfer-Speziallegierungen im Vakuum.

Dieses anspruchsvolle Produktionsverfahren garantiert eine hohe Gleichmäßigkeit unserer Legierungen.

Zusammen mit der Beherrschung der Weiterverarbeitung zu Halbzeugen und Fertigteilen, einer eigenen Produktentwicklung sowie dem Wissen über Einsatz und Anwendung der Legierungen ergeben sich für unsere Kunden einzigartige Vorteile.

Profil:
Wir unterstützen Sie bei der designgerechten Auslegung Ihrer additiven Bauteile, stellen diese her und bieten Ihnen darüber hinaus die Wärmebehandlung, das Oberflächenfinish, die mechanische Nachbearbeitung und diverse Qualitätsprüfungen an. Wir verarbeiten ausschließlich unsere hauseigenen Hovadur® Kupferlegierungen, welche auch in verschiedenen Kornfraktionsgrößen erhältlich sind. Neben unseren Hovadur® Standardlegierungen beinhaltet unser Portfolio auch die Herstellung von Sonderlegierungen auf Kupferbasis. Anfragen über Stahlbauteile nehmen wir gerne entgegen und leiten diese an unseren Partner weiter.

Produkte:
• Halbzeuge und Fertigteile
• Engineering und Produktentwicklung
• Additive und konventionelle Fertigung
• Wärmebehandlung
• Qualitätsprüfungen

Technologie:
• Laserstrahlschmelzen im Pulverbettverfahren (LPBF)


Bauteilbeispiel

Beschreibung des Bauteils:

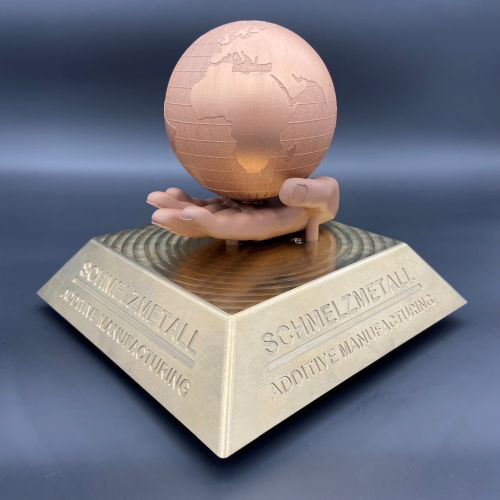

Das gezeigte Objekt „Copper Globe“ ist keine technische Anwendung, sondern dient als Anschauungsmuster und Exponat. Es visualisiert die Fertigungsmöglichkeiten, insbesondere das Laser Powder Bed Fusion (LPBF), bei der Schmelzmetall Deutschland GmbH. Alle Bauteile wurden aus den hauseigenen Hovadur® Kupferlegierungen hergestellt.



Herausforderungen:
Bei der Hand und der Weltkugel stehen Detailierung, Freiformflächen, Gewichtsoptimierung und der Verzicht auf Stützstrukturen im Sichtbereich (geringe Nacharbeit) im Fokus. Beide Bauteile sind mit konventionellen Methoden entweder nicht oder nur sehr zeit- und kostenintensiv zu realisieren.


Lösung:

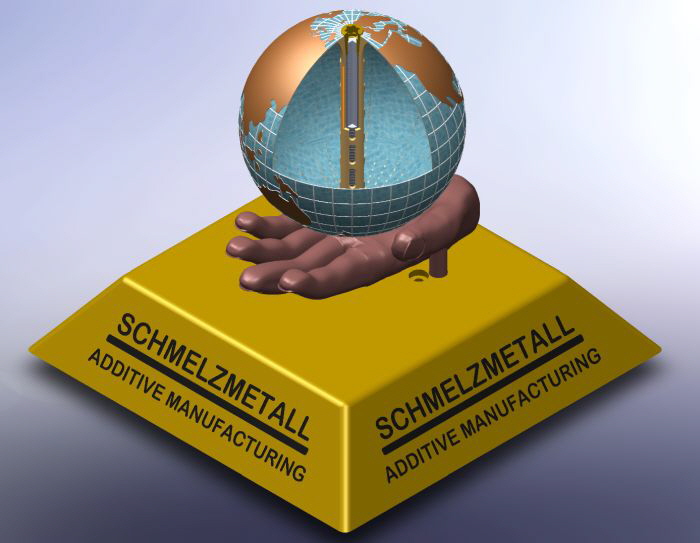

Generell besteht die Lösung darin, das LPBF anzuwenden. So war es möglich die Herstellbarkeit zu gewährleisten und die Kosten niedrig zu halten. Die Gewichtsoptimierung wurde erreicht, indem man die Bauteile hohl ausführte. Die Wandstärken der Kugel liegen hierbei zwischen 0,4 und 0,7 mm und einer sehr hohen Dichte. Trotz der sehr geringen Wandstärke erreicht man nach der Wärmebehandlung gute mechanische- und physikalische Eigenschaften. Um die Nachbearbeitung gering zu halten, wurde im unteren Bereich der Kugel, anstatt Stützstrukturen eine Hüllfläche in geringem Abstand zur Außenfläche gedruckt. Somit waren der Baujob und eine gute Oberflächenrauigkeit möglich.



Fazit:
Die Additive Fertigung bzw. das LPBF bietet Möglichkeiten, die bisher nicht oder nur kostenintensiv umzusetzen waren. Das Anschauungsbeispiel zeigt einen Bruchteil der Vorteile der Additiven Fertigung. Überall dort wo ein Mehrwert durch eine funktionsoptimierte Konstruktion geschaffen werden kann, ist die Additive Fertigung eine mögliche oder gar die einzige Alternative.

Allgemeine Informationen zum Bauteil:
• Material: Metall – Hovadur® Kupferlegierung
• Verfahren: Laser Powder Bed Fusion
• Wertschöpfungskette: Pre-Processing, In-Processing, Post-Processing
• Branche: Maschinenbau
• Produktionsmenge: 1
• Hersteller: Schmelzmetall Deutschland GmbH

SCHMELZMETALL AG
Fabrikstrasse
CH-6482 Gurtnellen/UR

Tel. ++41 41 886 80 40
Fax ++41 41 886 80 41

info@schmelzmetall.com
www.schmelzmetall.com
