Anwender aus Industrie und Handwerk sehen sich heute höchsten Ansprüchen an Qualität, Leistung und Terminvorgaben gegenüber. Deshalb kommt der Ergonomie von handgehaltenen Werkzeugen in der Produktion ein wesentlicher Faktor zu. Wer sich also mit der Ergonomie von Ultraschall-Handschweisspistolen beschäftigt, tut nicht nur dem Anwender etwas Gutes, sondern er erreicht zugleich auch, zusammen mit einer entsprechenden Arbeitsplatzgestaltung, eine höhere Produktivität.

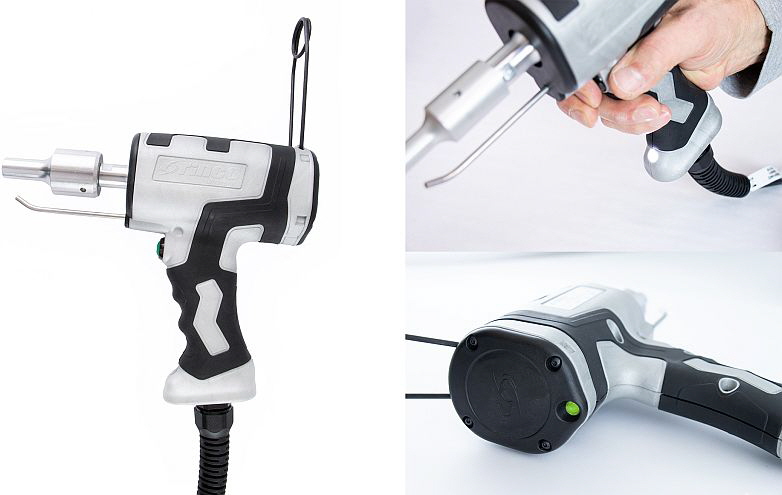

Romanshorn, Februar 2020 – Mit der neuen Generation von Ultraschall-Handschweisspistolen HG35-EC und HG35-RS (Arbeitsfrequenz 35 kHz) bringt der Schweizer Spezialist für Ultraschall-Schweißtechnik Rinco Ultrasonics zwei Handschweisspistolen auf den Markt, die alle wesentlichen Ergonomie-Aspekte für eine hohe Produktivität im Produktionsalltag aufweisen.
Handlich, aber stark. Die RINCO Ultraschall-Handschweisspistolen eignen sich hervorragend zum Punktschweissen, Schneiden, Nieten, Einbetten, Einsenken und Bördeln von thermoplastischen Kunststoffen.
Kostenreduzierung und Steigerung der Wettbewerbsfähigkeit sind Faktoren, die oft genannt werden, wenn es zu Umstrukturierungen im Produktionsprozess kommt. Doch wie so oft liegt die Tücke im Detail. Gerade in einem Fügeprozess wie dem Kunststoffschweissen können schon ergonomisch ausgelegte Werkzeuge die Produktivität sowie die Qualität der Produkte maßgeblich verbessern. Möchte man also einen Fügeprozess optimieren, sollte insbesondere auf die Ergonomie der Ultraschall-Handschweisspistolen geachtet werden, damit die Belastung des Bedieners so gering wie möglich gehalten und seine Produktivität dadurch gesteigert wird. Handgriff und Auslösetaste sollten so gewählt werden, dass eine natürliche Handhaltung möglich ist – denn diese ist die bequemste. Hilfreich ist auch, wenn sich die Handhaltung einfach variieren lässt; dann verteilt sich die Belastung auf mehrere Muskeln, was einer Ermüdung vorbeugt. Selbst wenn für eine Aufgabe nicht viel Muskelkraft benötigt wird, führt dies bei längerem Arbeiten schnell zu einer statischen, kraftraubenden Belastung. Ein nicht durchdacht konstruiertes Werkzeug birgt eine Vielzahl an Risiken und senkt die Leistungsfähigkeit der Bediener, wie man bei Rinco Ultrasonics festgestellt hat. Wenn man also die Produktivität seines Fügeprozesses erhöhen möchte, sollte man Faktoren wie Gewicht, Balance sowie Auslösekraft bei Handschweisspistolen genau in Augenschein nehmen. So berücksichtigt die neue Generation der neuen Ultraschall-Handschweisspistolen HG35-EC und HG35-RS alle wesentlichen Ergonomie-Aspekte für eine hohe Produktivität in der Montage. Aber auch in Ergonomie und Genauigkeit sind diese Handschweisspistolen erste Wahl. Gerade eine schlechte Gewichtsverteilung kann das Handgelenk des Bedieners auf Dauer zur Speiche hin beugen, sowie bestimmte muskulo-skeletale Strukturen einer längeren statischen Belastung aussetzen. Der Griff eines Handwerkzeugs hat den innigsten Kontakt mit einer Hand oder beiden Händen des Bedieners. Daher bestimmt die Griffkonstruktion unmittelbar, wie komfortabel die Handschweisspistole ist. Eine gute Griffkonstruktion führt zu einer natürlichen Arbeitshaltung und schließt schädigende punktuelle Belastungen der Hände aus. Aber eine gute Griffkonstruktion ist auch immer ein Kompromiss. So hat man bei Rinco Ultrasonics eine Griffkonstruktion gewählt, die eine natürliche Handhaltung unterstützt, aber auch dank der neuen Soft-Touch-Oberfläche die Hand den Griff gut halten kann. Der Griff mit der richtigen Soft-Touch-Oberfläche verhindert, dass das Werkzeug aus der Hand rutscht und minimiert gleichzeitig die aufzubringende Haltekraft.
Ergonomische Handgeräte erhöhen die Produktivität im Unternehmen
Das Gewicht eines handgeführten Werkzeugs ist ebenfalls eine typische äußere Belastung für den Bediener. Deshalb hat Rinco Ultrasonics die neue Generation von Handschweisspistolen in einem Kunststoffgehäuse ausgeführt. Dadurch sind die neuen HGs extrem leicht, aber trotzdem robust und die Geräte ließen sich besser ausbalancieren. Denn liegt der Schwerpunkt nicht nahe am Handgelenk des Bedieners, wirkt auf dieses ein Kipp- oder Drehmoment. Über längere Zeit hinweg ermüdet so die Unterarmmuskulatur, das Handgelenk kann sogar verletzt werden. Um diese Belastung zu reduzieren, darf der Schwerpunkt des Werkzeugs nie weit vom Handgelenk entfernt sein. Zudem sollte der Schwerpunkt des Werkzeugs so nahe wie möglich am Mittelpunkt der greifenden Hand liegen, was die Griffstabilität fördert. Mittels einer Öse können die Handschweisspistolen an Federzügen gehängt werden, was wiederum den Bediener bei längeren Fügeprozessen entlastet.

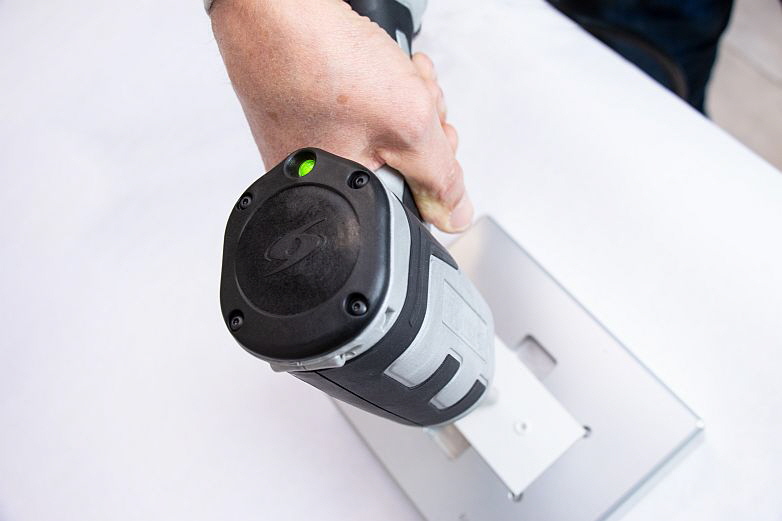

Ebenfalls verbessert wurde der Auslösetaster bei den neuen Ultraschall-Handschweisspistolen HG35-EC und HG35-RS. Der sehr präzise Auslösepunkt ermöglicht ein exakteres Arbeiten. Ein zusätzlich integriertes Arbeitslicht leuchtet den Arbeitsbereich optimal aus und gestattet so ein sauberes und akkurates Arbeiten. Gerade bei typischen Anwendungen im Automobilbereich, wie das Nieten einer Autotür (Innenseite), wo im Arbeitsbereich unterschiedliche Lichtverhältnisse herrschen, ist dies von Vorteil. Die Kühlung der Sonotrode und des Konverters ist im Handgerät bereits integriert. Der Konverter kann im Handumdrehen gewechselt werden, was das Handgerät servicefreundlich macht. Zur Servicefreundlichkeit gehört auch die LED-Anzeige der Ultraschall-Handschweisspistolen HG35, welche den Status des Generators anzeigt. So muss man beim Arbeiten nicht noch zusätzlich den Generator im Blick haben.
Die Handschweisspistole HG35-EC unterscheidet sich vom Typ HG35-RS nur durch die Komptabilität zu den Generatoren. Die Ultraschall-Handschweisspistole HG35-EC ist kompatibel mit dem Ecoline-Generator, die Ultraschall-Handschweisspistole HG35-RS ist kompatibel mit den Generatoren RDG und SDG. Die RINCO Ultraschall-Handschweisspistole HG35-EC ist im Set mit dem Ecoline-Generator erhältlich, die HG35-RS sowohl als Einzelteil oder im Set.

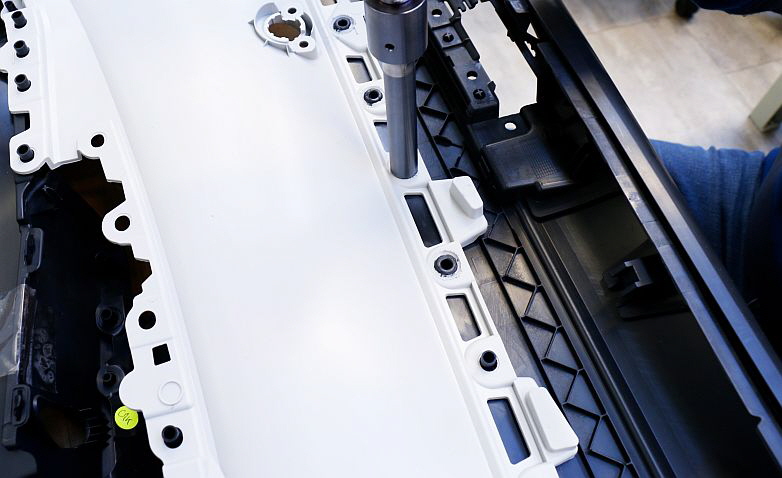

Mit den Ultraschall-Handschweisspistolen von Rinco Ultrasonics lassen sich schnell und ergonomisch Innenverkleidungen von Autotüren nieten
Die RINCO Ultraschall-Handschweisspistolen HG35-EC und HG35-RS eignen sich hervorragend zum Punktschweissen, Schneiden, Nieten, Einbetten, Einsenken und Bördeln von thermoplastischen Kunststoffen und synthetischen Textilien. Gerade im Automobilbereich kommen Ultraschall-Handschweisspistolen für das Nieten von Innenverkleidungen in Autotüren oder das Verschweissen von Kunstleder auf Kunststoffteile zum Einsatz. Aber auch in der High-Tech- und Haushaltselektronik, der Textilindustrie oder im Apparatebau werden die Handgeräte eingesetzt.
|
|
HG35-EC
|
HG35-RS
|
|
Arbeitsfrequenz
|
35 kHz
|
35 kHz
|
|
Kompatible Generatoren
|
Ecoline35
|
RDG35, SDG35
|
|
Amplitude
|
40 - 100 %
|
RDG35: 40 - 100 %
SDG35: 15 - 100 %
|
|
Arbeitsmodus
|
Kontinuierlich
|
RDG: Kontinuierlich
SDG: Kontinuierlich, Zeit, Energie
|
|
Gewicht
|
600 g inkl. Konverter
|
600 g inkl. Konverter
|
Produktlink
Weitere Informationen finden Sie hier.
