Pulverspritzgiessen mit variothermer Temperierung

Für die Entwicklung eines Rahmens für ein Smartphone setzte ARBURG auf das Know-how von REGLOPLAS. Resultat sind qualitativ hochwertige Teile, welche nur noch ein Minimum an Nacharbeit erfordern und ein System, das einen sehr kurzen ROI aufweist und mit einfacher Bedienung überzeugt.

Die Maschinenfabrik ARBURG gehört weltweit zu den führenden Herstellern von Spritzgießmaschinen für die Kunststoffverarbeitung und pflegt mit REGLOPLAS im Bereich Pulverspritzgiessen eine langjährige, erfolgreiche Zusammenarbeit.

In diesem Anwendungsbeispiel erfahren Sie, wie ARBURG für ihr Entwicklungsprojekt Smartphone-Rahmen auf das Know-how von REGLOPLAS zurückgriff, um eine kundenspezifische Lösung auszuarbeiten.


Dynamische Temperierung verbessert die Gründichte
Pulverspritzgiessen ist eine Fertigungstechnologie für die Herstellung von kleinen und komplex geformten Metallteilen. Seit einigen Jahren bewegt sich der Trend auch hin zur Fertigung von größeren Teilen mit höheren Aspektverhältnissen. Diese Entwicklung widerspiegelt sich auch im Marktbedürfnis zur Herstellung von Rahmen für Smartphone.

Bis dato wurden beim Pulverspritzgiessen die zu produzierenden Teile unter Verwendung eines isothermen Formtemperaturkonzepts hergestellt. Da diese Temperatur erheblich niedriger ist als die Schmelztemperatur des Einsatzmaterials, welches eine hohe Wärmeleitfähigkeit aufweist, muss mit erhöhten Einspritzgeschwindigkeiten gearbeitet werden. Ohne diese höheren Geschwindigkeiten würden keine ausreichenden Füllungen der Kavi-täten ohne vorzeitiges Einfrieren des Einsatzmaterials erreicht. Eine erhöhte Einspritzgeschwindigkeit führt jedoch meist zu einem Dichteunterschied und die auf diese Weise produzierten Grünteile weisen sehr häufig eine inhomogene Dichteverteilung auf. Die Inhomogenität ergibt beim Sintern zusätzlich einen starken Verzug. Je nach Einsatzmaterial resultieren um den Anspritzpunkt sowie entlang der Fliesswege auch dunkelfarbige Entmischungslinien. Um all diese Defizite am Teil zu vermeiden, muss die Werkzeugtemperatur beim Einspritzen kontrolliert auf Schmelztemperatur gebracht werden.

Eine variotherme Temperierung ist die Grundlage für eine dynamische Werkzeugtemperierung. Mit dem Wechsel zwischen definierten Temperaturen, nimmt der Anwender direkten Einfluss auf die Oberflächenabformung und das Erstarrungsverhalten des Einsatzmaterials (Feedstock).

Eine variotherme Temperiereinheit verfügt über zwei Temperierkreise mit unterschiedlichen Temperaturniveaus. Mit der Umschaltung zwischen den Kreisen wird wahlweise geheizt oder gezielt gekühlt. Dieses Verfahren erzeugt ein individuelles Temperaturdelta im Werkzeug.


Herausforderung bei der Herstellung von Smartphone-Rahmen
Beim Pulverspritzgiessen von Smartphone-Rahmen müssen gleichzeitig lange Fliesswege und dünne Wandstärken erzielt werden. Zudem will man die bei dieser Anwendungsart typischen Entmischungslinien eliminieren. Als Einsatzmaterial ist der Edelstahlfeedstock Catamold 316 LG Plus vorgesehen.


Erfolgreiche Entwicklungskooperation für hochpräzise PIM-Bauteile
Um die Vorgaben von ARBURG zu erfüllen, wurde deren Kernkompetenz Pulverspritzgiessen mit dem Knowhow von REGLOPLAS im Bereich Temperierung kombiniert und das Entwicklungsprojekt Smartphone-Rahmen in Kooperation abgewickelt.

Bereits früh in der Projektphase wurde deutlich, dass ein perfekt aufeinander abgestimm-tes Zusammenwirken zwischen Werkzeug sowie Heisskanal und der dynamischen Werk-zeugtemperierung durch den Einsatz einer variothermen Temperierung mit Energiebatterie der Schlüssel für den Erfolg sein würde.

ARBURG und BASF entwickelten gemeinsam ein Werkzeug, welches die Temperierkanäle nahe an die Kavität angrenzt. Dies ermöglicht schnelles Aufheizen und Abkühlen, was die Grundvoraussetzung für eine wirksame variotherme Temperierung (dynamische Werk-zeugtemperierung) ist.

Um gleichzeitig lange Fliesswege mit konstanter Gründichte und dünne Wandstärken zu erzielen, ist eine variotherme Temperierung unabdingbar. Die Eckdaten dafür wurden von REGLOPLAS anhand der Bauteilgeometrie und dem zu verwendenden Feedstock (Catamold 316 LG Plus), für die Temperaturniveaus von 120 °C und 170 °C berechnet. Die ersten Versuche erfolgten mit einem Temperiergeräten P180M/18/SM73H/SK-RT100 zum Heizen sowie einem Gerät Typ P180M/8/SM73H/SK-RT100 zum Kühlen, ergänzt mit der vario – Umschalteinheit plus energyBattery (Abbildung 1).

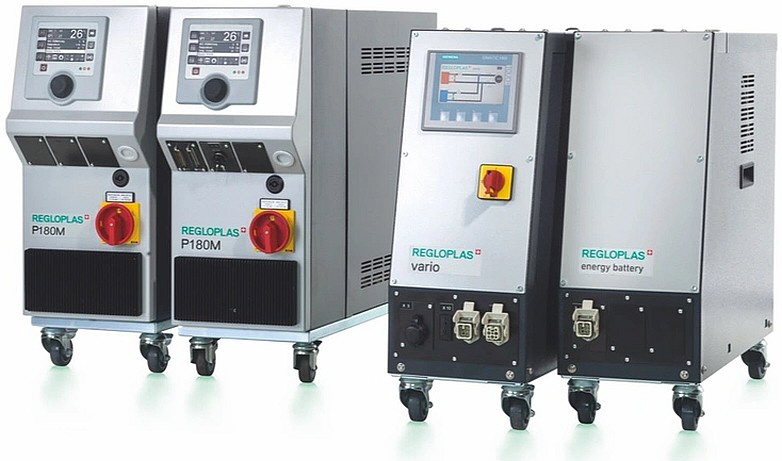

Regloplas - Pulverspritzgiessen
Abbildung 1: Je ein P180M zum Heizen und Kühlen, die vario-Umschalteinheit plus energyBattery

Beim Einsatz dieser Anlagen wurde ein weiterer Vorteil der variothermen Temperierung festgestellt, welcher auf Abbildung 2 sichtbar ist. Das linke Formteil wurde unter Verwendung einer isothermen Werkzeugtemperierung hergestellt. Aufgrund der geringen Wanddicke reichte der verfügbare Einspritzdruck (2500 bar) der Spritzgussmaschine nicht aus, um das Teil vollständig zu füllen. Daraus resultieren die störenden Entmischungslinien. Das Werkstück auf der rechten Seite wurde mit der variothermen Temperierung von REGLOPLAS hergestellt. Es wurde bei Einspritzdrücken unter 600 bar vollständig gefüllt und zeigt keine Entmischungslinien oder andere Störfaktoren. Das Erscheinungsbild der Oberfläche ist sehr gleichmässig und die für die isothermische Temperierung typischen Entmischungslinien rund um den Anguss wurden gänzlich eliminiert.

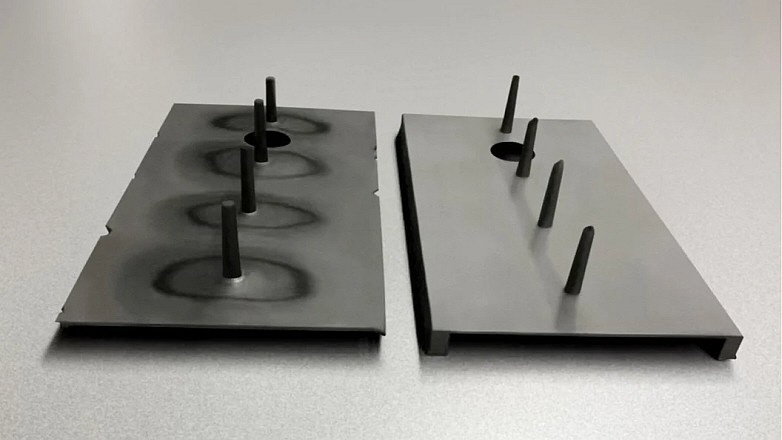

Regloplas - Pulverspritzgiessen Bild 2
Abbildung 2: Die grünen Teile mit isothermischer Temperierung (links) und mit variothermer Temperierung (rechts) von REGLOPLAS zeigen markante Qualitätsunterschiede

Nach dem Sintern erscheint die Oberfläche der Teile höchst gleichmässig und weist keinerlei sichtbaren Defekte auf. Für Werkstücke, welche beim Endprodukt als Sichtteile eingesetzt werden, ist dies ein großer Vorteil, da sie einen reduzierten Polieraufwand erfordern.


Positive Auswirkungen mit dem Einsatz der Energiebatterie
Der schnelle Wechsel zwischen heissem und kaltem Wasser bei Temperaturniveaus von 120 °C und 170 °C erzeugt Probleme in den Druckhüben und Stössen im Temperiergerät. Durch die Verwendung der Energiebatterie (3,6 Liter Tank) hat REGLOPLAS die Temperaturabweichung minimiert, das Problem der Druckhübe reduziert und die Prozessstabilität gesteigert.

Die Energiebatterie dient als Speichereinheit für das im Prozess verwendete Flüssigkeitsmedium mit der definierten Temperatur. Durch das Umschalten zwischen den beiden Temperaturniveaus in der vario-Umschalteinheit kann durch den Einsatz der REGLOPLAS energyBattery das gespeicherte Medium schnell und ohne zusätzlichen Energieaufwand zurück in den Prozesskreislauf eingebracht werden.

Die extrem hohe Prozessstabilität, unterstützt durch die optimal abgestimmte Temperierung der REGLOPLAS Geräte, ergab eine Teilegenauigkeit mit einer maximalen Toleranz von +/- 0,3 %. Die dynamische Werkzeugtemperierung erfordert eine Leistungsaufnahme von insgesamt 32 kW. Dank der Energiebatterie resultierte bei dieser Anwendung eine Energieeinsparung von ca. 2,3 kW (siehe Prinzipschema der Energiebatterie in Abbildung 3). Monetär ergibt dies Einsparungen zwischen ca. 2’700 und 5’400 € pro Jahr. (Berechnung unter der Annahme einer Maschinenauslastung von 89,3% während 24 Stunden / 7 Tage sowie einem Strompreis von 15 - 30 Eurocent pro KWh). Demzufolge kann der ROI (Return on Investment) bereits innerhalb des ersten Betriebsjahres erreicht werden, abhängig vom Typ Energiebatterie und des aktuellen Strompreises.

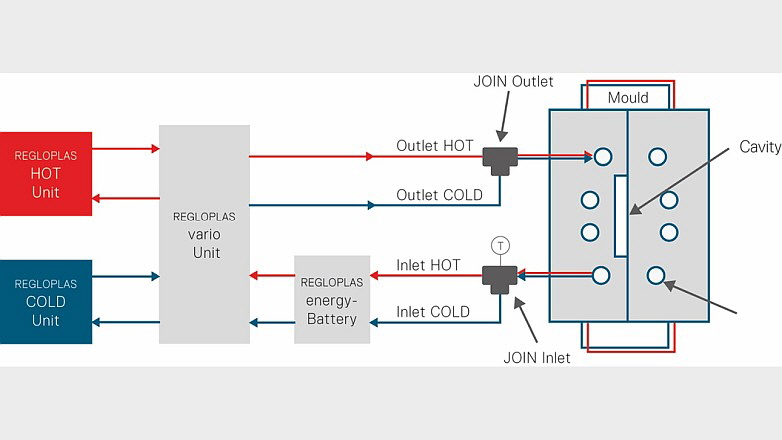

Regloplas - Pulverspritzgiessen Bild 3
Abbildung 3: Aufbau (Prinzipschema) der Anlage mit Energiebatterie


Kommunikation mit der Maschinensteuerung
Für die Kommunikation mit der Spritzgiessmaschine entwickelte und programmierte REGLOPLAS eine spezielle Schnittstelle zwischen der Vario-Umschalteinheit, der Energiebatterie und der Maschinensteuerung. Der Bediener kann das System so einfach bedienen und den Arbeitsablauf flexibel gestalten. Dank der Einbindung der Prozesssignale in die Maschinensteuerung werden die gewünschten Prozessparameter einfach angepasst und die voreingestellten Temperaturen laufend überwacht.

Darüber hinaus regte REGLOPLAS den Einbau eines zusätzlichen Fernzugangs zur vario-Umschalteinheit an. Über Laptop oder gleichwertige Geräte steht damit ein direkter Zugriff für Messungen, Datenerfassung und andere Funktionen zur Verfügung.

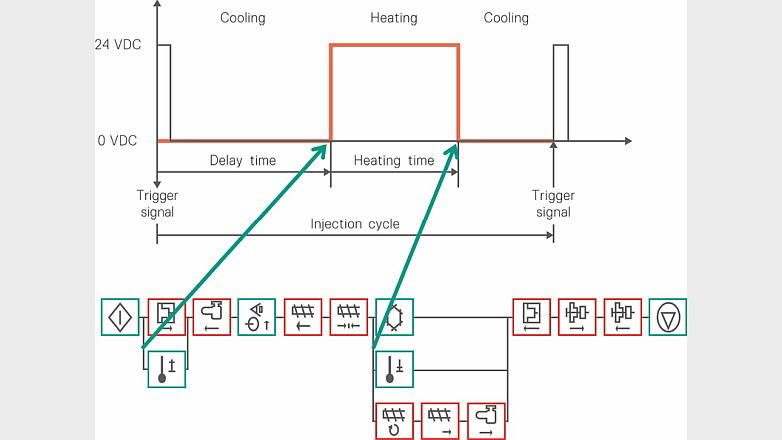

Die Abbildung 4 zeigt schematisch die Umschaltzyklen der Temperaturniveaus in Verbindung mit der visualisierten Prozessfolge des Pulverspritzgussvorganges.

Regloplas - Pulverspritzgiessen Bild 4
Abbildung 4: Visualisierte Prozessfolge (Quelle: Arburg PIM Seminar Taiwan)


Auf einen Blick
REGLOPLAS bietet mit Ihrer variothermen Temperierung eine anwenderfreundliche Lösung für die Herstellung anspruchsvoller, dünnwandiger und komplexer Bauteile an.

Die Vorteile beim Projekt Smartphone-Rahmen sind:
• Die Anwendung der variothermen Temperierung eliminiert die Entmischungen des Feedstock Catamold
  316 LG Plus. Daraus resultiert eine gleichmässige Oberflä-chenqualität. Gleichzeitig ergibt sich eine
  konstante Druckverteilung im Bauteil und damit eine konstante Gründichte.
• Die Verwendung der REGLOPLAS energyBattery erzielt bei gleichbleibender Pro-zesskonstanz eine
  Energieeinsparung und reduziert damit die Cost of Ownership der Fertigung.
• Die Einbindung der Prozesssignale in die Maschinensteuerung ermöglicht die ein-fache und direkte
  Anpassung der gewünschten Prozessparameter sowie die Über-wachung voreingestellter Temperaturen.
• Das Konzept von REGLOPLAS erzeugt homogene Oberflächen bei einer Zykluszeit kleiner 1 Minute (bei
  entsprechendem ausgelegtem Werkzeug).
• Der Aufbau erlaubt lange Fliesswege bei konstanter Gründichte.
• Die Spritzgiessmaschine benötigt signifikant geringere Zuhaltekraft und kann kompakter dimensioniert
  werden. Der dadurch günstigere Einkaufspreis sowie die geringeren Betriebskosten reduzieren die Cost of
  Ownership in der Produktion.


Mehr Erfolg dank guter Partnerschaften
Wir bedanken uns für die erfolgreiche Zusammenarbeit mit der Maschinenfabrik ARBURG. Namentlich besonders hervorheben wollen wir Herrn Hartmut Walcher. Wir freuen uns auf weitere gemeinsame und erfolgreiche Projekte.


REGLOPLAS AG – Garant für Qualität und Innovation
REGLOPLAS ist seit über 50 Jahren auf die Entwicklung und die Produktion von Temperiergeräten spezialisiert. Die Kunden profitieren von der langjährigen Erfahrung und dem grossen Know-how in Bezug auf Beratung, Entwicklung und Einsatzmöglichkeiten von Geräten. Beheimatet im schweizerischen St. Gallen, garantiert das Unternehmen fortschrittliche und zuverlässige Schweizer Präzision und Qualität. Das Unternehmen ist weltweit aufgestellt, die Ansprechpartner im Kundenservice sind nicht weit. Die eigenen Serviceleute unterstützen die Kunden bei Fragen.
