HB-Therm Vario-5: So wird variotherme Temperierung einfach

HB-Therm - Logo HB-Therm Vario-5Umschalteinheit Vario-5 arbeitet mit Standard-Temperiergeräten Thermo-5 /
Breites Einsatzspektrum


Wenn beim Spritzgiessen heisse Kunststoffschmelze während der Einspritzphase auf eine relativ kühle Werkzeugoberfläche trifft, kann es zu Problemen kommen, die mit  einer herkömmlichen Temperierung nicht zu lösen sind. Dies trifft besonders dann zu, wenn
• sichtbare Bindenähte in optisch kritischen Bereichen eliminiert werden sollen
• es zu einer unvollständigen Abformung feinster Strukturen kommen kann oder Probleme bei der Konturtreue
  (z. B. bei optischen Linsen, Mikro- oder Nanostrukturen, Klavierlack usw.) auftreten
• eine mangelhafte Oberflächenqualität bei geschäumten und faserverstärkten Teilen vermieden werden soll
• extrem kleine Fliessquerschnitte sehr hohe Einspritzdrücke bedingen
• oder Einfallstellen bei extremen Wandstärkenverhältnissen zu befürchten sind.

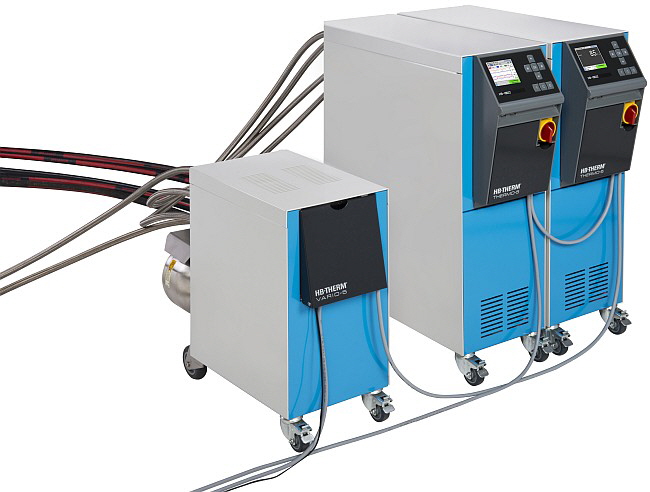

HB-Therm - Frontansicht einer variothermen Anlage
Frontansicht einer variothermen Anlage von HB-Therm bestehend aus zwei Standard-Temperiergeräten Thermo-5 und einer Umschalteinheit Vario-5.

Dabei ist die Werkzeugtemperatur nicht nur vom Material abhängig, sondern auch von den Anforderungen an Bauteilqualität und Zykluszeit. Wichtig wäre in solchen Fällen eine hohe Temperatur beim Einspritzen, gefolgt von einer kalten Temperatur in der Kühlphase, also eine variotherme Temperierung. Mit der Vario-5-Umschalteinheit bietet HB-Therm ein System, das eine solche variotherme Temperierung mit zwei Standard-Temperiergeräten ermöglicht.

Mit höheren Temperaturen steigt im allgemeinem zwar die Bauteilqualität, dafür werden aber längere Zykluszeiten notwendig. Das beeinflusst die Stückkosten negativ. Somit wird die Wahl der Werkzeugtemperatur zu einem Kompromiss zwischen Qualität und Wirtschaftlichkeit. Wenn aber auch durch einen Kompromiss nicht die gewünschte Qualität zu erreichen ist oder eine inakzeptable Zykluszeit resultiert, dann sind alternative Temperiermethoden gefragt.

Umschalteinheit Vario-5 sorgt für schnell wechselnde Werkzeugtemperaturen
Über eine variotherme Temperierung lässt sich die Temperatur an der Formnestoberfläche innerhalb des Spritzzyklus aktiv verändern. Dazu wird wechselweise heisses und kaltes Temperiermedium durch den kavitätsnahen Temperierkanal geführt, wobei der Umschaltvorgang durch den Takt der Maschine vorgegeben ist.

Rechtzeitiges Umschalten für optimale Teilequalität und Zykluszeit notwendig
Für den Spritzgiessprozess relevante Parameter wie Einspritz-, Nachdruck- oder Kühlzeit werden grundsätzlich über die Maschinensteuerung eingestellt. Deshalb müssen die Signale zum Ansteuern der variothermen Temperierung ebenfalls von der Maschine kommen. Dazu können die digitalen Ausgangssignale der Maschine oder ein Näherungsschalter verwendet werden.

Die höchste Temperatur wird in der Einspritzphase des Zyklus erreicht, die niedrigste zum Zeitpunkt der Entformung. Deshalb unterstützt die Vario-5 die Ermittlung der Umschaltzeitpunkte: die Signale zum Umschalten erfolgen um den Betrag der Systemverzögerung früher. Die Umschaltung erfolgt zeitabhängig. Die Signale für das Heizen und das Kühlen werden in dem eingestellten Zeitraster angesteuert. Für die Umschaltbefehle sind digitale, potentialfreie Signale erforderlich, die in Echtzeit erfolgen müssen. Software-Assistenten stehen für die einfache Ermittlung der Schaltzeiten zur Verfügung. Bedienung, Anzeige und Überwachung der notwendigen Temperiergeräte können über eine der angebotenen seriellen Datenschnittstellen erfolgen.

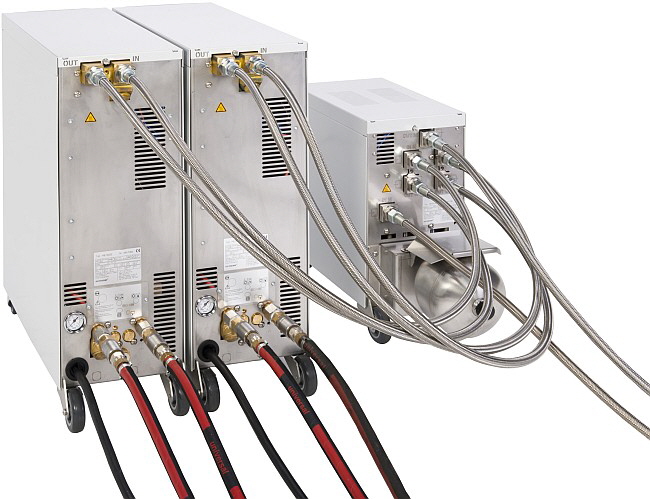

HB-Therm - Rückansicht einer variothermen Anlage
Rückansicht einer variothermen Anlage von HB-Therm bestehend aus zwei Standard-Temperiergeräten Thermo-5 und einer Umschalteinheit Vario-5

Vario-5: Einfache variotherme Temperierung
Mit der kompakten und wartungsfreien Umschalteinheit Vario-5 stellt HB-Therm ein Gerät zur Verfügung, das alle geforderten Eigenschaften und Features zusammen bringt. Eingesetzt wird die Vario-5 zusammen mit zwei entsprechend ausgestatteten Standard-Temperiergeräten Thermo-5, wobei eines den Heiss- und das zweite den Kaltwasserkreis speist. Die geräuschlose Umschalteinheit Vario-5 ist für Wasser bis 180 °C geeignet. Durch den geschlossenen Kreislauf mit Systemdrucküberlagerung wird die Dampf-, Kalk- und Korrosionsbildung erfolgreich vermieden. Vario-5 arbeitet dadurch wartungs- und druckschlagfrei. Zur Vermeidung thermischer Umschaltverluste und zum energiesparenden Betrieb verfügt das Gerät über einen Umschaltspeicher. Umfangreiche Assistenzfunktionen sorgen für eine verbesserte Teilequalität bei optimierter Zykluszeit, die Prozessüberwachung erfolgt vollautomatisch. Wie bei allen HB-Therm-Produkten besteht der gesamte Hydraulikkreis aus korrosionsbeständigen Materialien. Zur externen Steuerung der Umschaltbefehle stehen digitale Ein- und Ausgänge über potentialfreie Kontakte zur Verfügung. Durch die Verwendung elektrischer Ventilantriebe ist die Vario-5-Umschalteinheit im Vergleich zu Varianten mit Druckluftventilen wesentlich geräuschärmer, was von vielen Anwendern geschätzt wird. Eine Statuslampe signalisiert dem Bediener die Betriebszustände. Die HB-Therm-spezifische serielle Datenschnittstelle CAN sorgt für die reibungslose Kommunikation der Umschalteinheit mit den Temperiergeräten Thermo-5 oder dem Bedienungsmodul Panel-5.

Bedienung des Vario-5: Ebenso unkompliziert
Die Bedienung des Vario-5 kann entweder über eines der beiden Temperiergeräte Thermo-5 oder ein angeschlossenes Bedienungsmodul Panel-5 erfolgen. Über die standardmässige Bedienung und Anzeige hinaus stehen dann folgende Alternativen zur Verfügung:
• Assistent zur Ermittlung der Prozessparameter (Verzögerungszeiten, Schaltzeiten, Solltemperaturen)
• Vollautomatische Prozessüberwachung
• Anzeigefenster und Anzeigewerte frei wählbar
• Zeitdiagramm zur Darstellung des Temperatur- und Stellgradverlaufes
• Automatische Grenzwerteinstellung für Temperaturen und Durchfluss
• Ansteuerungsvarianten frei wählbar (Impuls-/Dauerkontakt)
• Speichern von variothermspezifischen Parametern
• Datenaufzeichnung auf USB-Stick

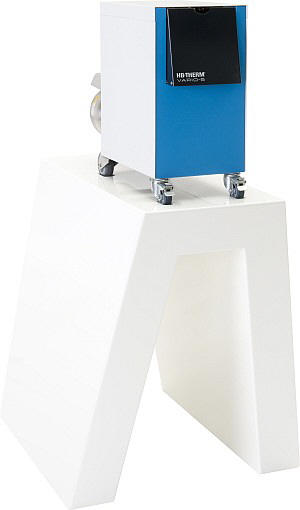

HB-Therm - Umschalteinheit
Umschalteinheit zur variothermen Temperierung HB-Therm Vario-5

Vario-5: Die neue Art der Temperierung
Mit der Vario-5-Umschalteinheit stellt HB-Therm ein einfaches, sicheres und qualitativ hochwertiges System zur Realisierung einer variothermen Temperierung zur Verfügung. Die Funktionsweise ist einfach, die Steuerung ebenfalls. Die bekannt hochwertige Ausführung sorgt für eine entsprechend lange Lebensdauer. Durch die Verwendung von Standard-Temperiergeräten können diese auch für nicht-variotherme Anwendungen flexibel eingesetzt werden, zudem resultieren dadurch geringere Investitionskosten. Eine variotherme Anlage mit Vario-5 ist damit die optimale Lösung für eine perfekt funktionierende variotherme Temperierung.

Vario-5: Erfolgreich mit Unterstützung von Spezialisten
Optional bietet HB-Therm auch Unterstützungsdienstleistungen beim Einstieg in die variotherme Temperierung an. Die Spezialisten von HB-Therm beurteilen die bestehende Anwendung und geben eine Einschätzung, ob die variotherme Temperierung Qualitätsprobleme beheben oder Zykluszeiten reduzieren kann. Neben der theoretischen Betrachtung kommen die Mitarbeiter des Unternehmens aber auch zum Kunden vor Ort, wenn es um die Abmusterung eines variothermen Prozesses geht. Die Unterstützung schliesst dabei das Planen und Dokumentieren von Versuchsreihen, das Durchführen der Versuche sowie das Begleiten und Optimieren der Produktion mit ein.


Firmenprofil
Als weltweit führender Hersteller von Temperiergeräten entwickelt und produziert die HB-Therm AG seit 1967 innovative Temperiertechnik für höchste qualitative Ansprüche. Umfassendes Know-how und eine motivierte Belegschaft zeichnen uns als einen der Technologieführer der Branche aus.

Das Produktprogramm umfasst Temperiergeräte für Wasser (bis max. 230 °C) und Öl (bis max. 250 °C) mit Heizleistungen bis 32 kW, Pumpenleistungen bis 160 L/min und Kühlleistungen bis 110 kW (bei 60 Kelvin). Hinzu kommen Umschalteinheiten zur variothermen Temperierung, externe Ultraschall-Durchflussmesser, Reinigungsgeräte für Werkzeuge und Wasseraufbereitungsgeräte zur Systemwasserspeisung.

Hoher Qualitätsstandard
Wir bei HB-Therm verfolgen bereits seit langem die Vision des „wartungsfreien Temperiergerätes“. Systematisch analysieren wir deshalb Ausfälle von Komponenten und suchen immer wieder nach neuen Lösungsansätzen, um typische Probleme zu vermeiden. Daraus sind die einzigartigen technischen Merkmale unserer HB-Therm Geräte entstanden:

• Tankloses System mit minimalem Umlaufvolumen und extrem kurzen Aufheiz- und Abkühlzeiten
• Geschlossener Kreislauf ohne Sauerstoffkontakt mit effizienter automatischer Entlüftung
• Heizelemente ohne direkten Wärmeträgerkontakt ► lebenslange Garantie auf die Heizung
• Verkalkungsarme und druckschlagfreie Kühlung mit Bypass und Proportionalventil
• Hochgenaue und wartungsfreie Durchflussmessung mit Ultraschall
• Aktive Druckregelung zur Verhinderung von Kavitation
• Hydraulikkreis komplett aus korrosionsbeständigen Materialien
• Dichtungslose Pumpe aus Edelstahl (auch drehzahlgeregelt)

Lebenslange Garantie auf die Heizung
Von unserem technischen Vorsprung sind wir überzeugt. Aus diesem Grund gewähren wir allen unseren Kunden als einziger Temperiergeräte-Hersteller weltweit eine lebenslange Garantie auf die Heizregister unserer Thermo-5-Temperiergeräte.
