HB-Therm AG
Temperature Control Technology

Als weltweit führender Hersteller von Temperiergeräten entwickelt und produziert die HB-Therm AG seit 1967 innovative Temperiertechnik für höchste qualitative Ansprüche. Umfassendes Know-how und eine motivierte Belegschaft zeichnen uns als einen der Technologieführer der Branche aus.

Das Produktprogramm umfasst Temperiergeräte für Wasser (bis max. 230 °C) und Öl (bis max. 250 °C) mit Heizleistungen bis 32 kW, Pumpenleistungen bis 160 L/min und Kühlleistungen bis 110 kW (bei 60 Kelvin). Hinzu kommen Umschalteinheiten zur variothermen Temperierung, externe Ultraschall-Durchflussmesser, Reinigungsgeräte für Werkzeuge und Wasseraufbereitungsgeräte zur Systemwasserspeisung.

Eigene Vertriebs-und Servicegesellschaften in Deutschland und Frankreich kümmern sich um die Vermarktung der HB-Therm Produkte in diesen wichtigen Ländern. 40 weitere Vertretungen repräsentieren das Unternehmen mittlerweile rund um den Globus. Letzthin wurde das Vertriebsnetz auf die Länder Südafrika und Rumänien ausgeweitet. HB-Therm verfolgt aber nach wie vor die Philosophie, die gesamte Produktion mit Präzision und viel Know-how zentral in der Schweiz zu fertigen, zu prüfen und weltweit zu vertreiben.

Kundenservice, grossgeschrieben
A propos Kundennähe – Reto Zürcher, Geschäftsführer bei HB-Therm, hält dazu fest: „Unser weltweites Verkaufs- und Servicenetzwerk unterstützt alle Anwender bei Geräteauslegung, Einsatz, Betrieb und Unterhalt. Unsere Unternehmensphilosophie ist ganz eindeutig kunden- und serviceorientiert. Durch forcierte Entwicklungstätigkeiten sowie ständig optimierte Prozesse setzen wir immer wieder entscheidende Schritte, die sowohl den Markt als Ganzes als auch die eigene Technologie weiter voranbringen. Dabei liegen unsere Hauptmärkte in der kunststoffverarbeitenden Industrie und hier insbesondere in der Spritzgiessproduktion. Innovative Temperiertechnik findet man dort vornehmlich in der Produktion von Präzisionsteilen z.B. im Automobilbau, in der Medizinaltechnik oder im Elektronikbereich. Vergleicht man die Ausstattung der Geräte von HB-Therm mit anderen Herstellern, findet man eine derart umfangreiche Serienausrüstung in dieser Kombination nirgendwo."

Spezielle Angebote für spezielle Branchen
HB-Therm stimmt die Verfahrenstechnik genau auf die jeweiligen Einsatzvorgaben ab. Reto Zürcher dazu: „Ein gutes Beispiel für unsere angepasste Entwicklung ist die variotherme Temperierung, nach wie vor ein Hauptthema zur Erreichung höchster Teilequalität bei gleichzeitig optimierter Zykluszeit. Durch eine hohe Temperatur beim Einspritzen und kalte Temperaturen während der Kühlphase lassen sich Bindenähte zuverlässig verhindern, auch feinste Strukturen konturtreu abformen, eine optimale Oberflächengüte erreichen sowie Einfallstellen reduzieren. Bei HB-Therm bildet eine Umschalteinheit zusammen mit zwei Standard-Temperiergeräten eine variotherme Anlage nach dem Fluid-Fluid-Verfahren. Ganz wichtig dabei: Durch die Verwendung von zwei Serien-Temperiergeräten lassen sich bei dieser Lösung nicht nur bei der Anschaffung Kosten sparen, sondern auch der Vorteil nutzen, dass die Geräte flexibel für andere Temperieraufgaben eingesetzt werden können. Viel wirtschaftlicher geht es nicht.


Hauptsitz von HB-THERM AG in St. Gallen

Hoher Qualitätsstandard
Wir bei HB-Therm verfolgen bereits seit langem die Vision des „wartungsfreien Temperiergerätes“. Systematisch analysieren wir deshalb Ausfälle von Komponenten und suchen immer wieder nach neuen Lösungsansätzen, um typische Probleme zu vermeiden. Daraus sind die einzigartigen technischen Merkmale unserer HB-Therm Geräte entstanden:

• Tankloses System mit minimalem Umlaufvolumen und extrem kurzen Aufheiz- und Abkühlzeiten
• Geschlossener Kreislauf ohne Sauerstoffkontakt mit effizienter automatischer Entlüftung
• Heizelemente ohne direkten Wärmeträgerkontakt ► lebenslange Garantie auf die Heizung
• Verkalkungsarme und druckschlagfreie Kühlung mit Bypass und Proportionalventil
• Hochgenaue und wartungsfreie Durchflussmessung mit Ultraschall
• Aktive Druckregelung zur Verhinderung von Kavitation
• Hydraulikkreis komplett aus korrosionsbeständigen Materialien
• Dichtungslose Pumpe aus Edelstahl (auch drehzahlgeregelt)

Lebenslange Garantie auf die Heizung
Von unserem technischen Vorsprung sind wir überzeugt. Aus diesem Grund gewähren wir allen unseren Kunden als einziger Temperiergeräte-Hersteller weltweit eine lebenslange Garantie auf die Heizregister unserer Thermo-5-Temperiergeräte.

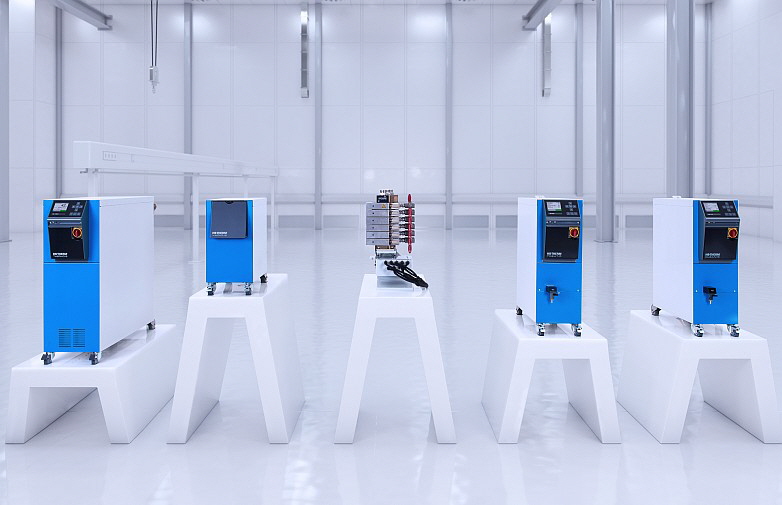

Produktübersicht

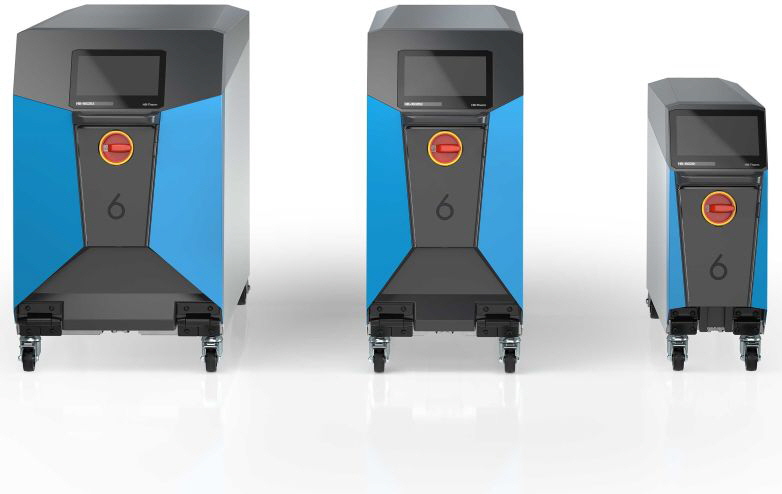

Temperiergeräte Thermo-6
Die Technologie der Temperiergeräte Thermo-6 knüpft an die äusserst erfolgreiche Gerätereihe Thermo-5 an. Mit über 100 000 im Einsatz befindlichen Geräten wurde HB-Therm zum weltweiten Marktleader. Die Gerätetechnologie ist seit jeher auf Qualität und Langlebigkeit ausgerichtet. HB-Therm beweist dies mit lebenslanger Garantie auf die Kernkomponenten Heizung und neu auch auf die Durchflussmessung. «Just better» steht für die konsequente Weiterentwicklung unserer Technologie.

►Mehr Informationen finden Sie hier.

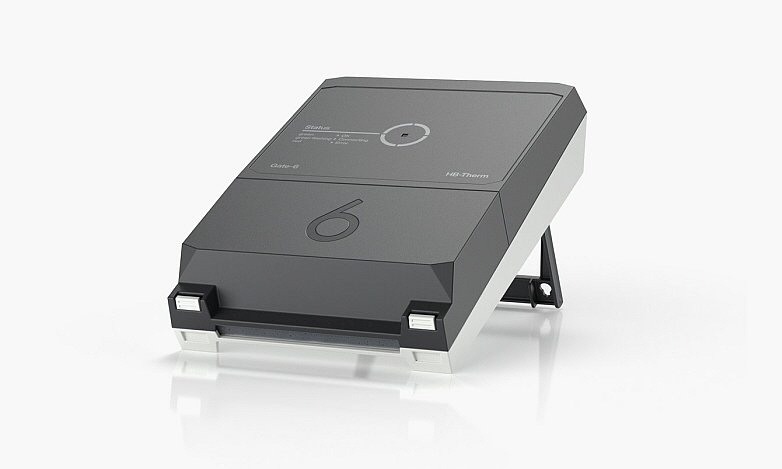

Schnittstellen-Server Gate-6
Die Temperiergeräte Thermo-6 sind standardmässig mit einer Ethernet-Schnittstelle ausgerüstet und kommunizieren über OPC UA mit der Spritzgiessmaschine oder anderen weiterführenden Systemen. In Kombination mit einem Schnittstellen-Server Gate-6 entstehen für den Anwender ganz neue Möglichkeiten. Die Android-App «e-cockpit» sendet per Knopfdruck Analysedaten an den HB-Therm Service und gibt den Fernzugriff auf ein Gerät durch einen HB-Therm Spezialisten frei. Zusätzlich ist die Fernsteuerung eines Gerätes über die App und die Zugriffsfreigabe an eine beliebige Person möglich. Bei der Entwicklung unserer digitalen Lösungen wurde selbstverständlich auf die Einhaltung höchster Sicherheitsstandards geachtet.

►Mehr Informationen finden Sie hier.

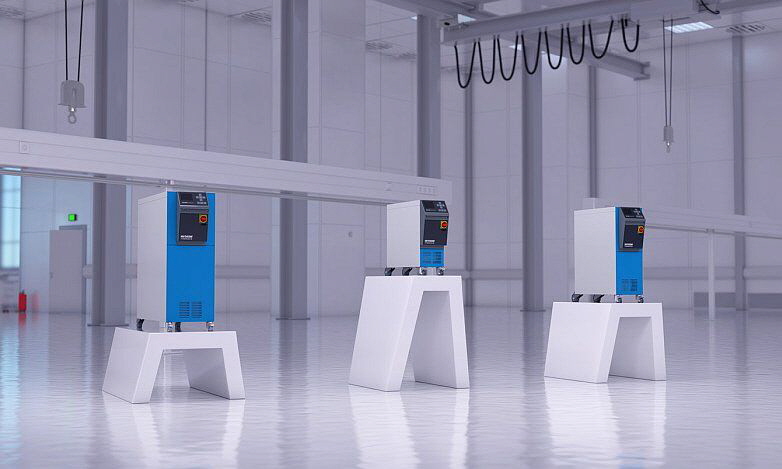

Temperiergeräte Thermo-5
Beim Spritzgiessen von Kunststoffen sind kontrollierte Werkzeugtemperaturen erforderlich. Temperiergeräte regeln diese mit einem flüssigen Wärmeträger, indem sie Wärme geregelt zu- oder abführen.

Thermo-5 Geräte zeichnen sich durch einen effizienten und zuverlässigen Betrieb aus und werden in der Temperierung von Spritzgiesswerkzeugen oder ähnlichen Verfahren eingesetzt.

►Mehr Informationen finden Sie hier.

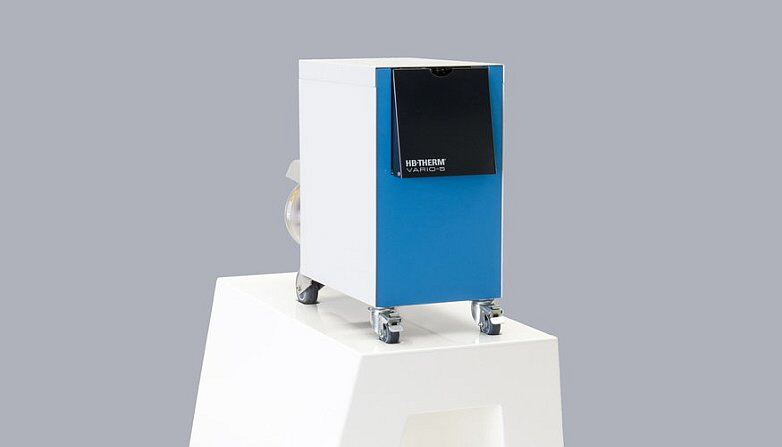

Variotherme Temperierung - Umschalteinheit Vario-5
Gewisse Herausforderungen in der Spritzgiessverarbeitung können mit herkömmlicher Temperierung nicht mehr bewältigt werden. Die Lösung ist eine variotherme Temperierung: Hohe Temperatur beim Einspritzen, kalte Temperatur in der Kühlphase.

Die Umschalteinheit Vario-5 bildet zusammen mit zwei Temperiergeräten eine variotherme Anlage nach dem Fluid-Fluid-Verfahren. Sie verbindet abwechselnd das heisse und das kalte Gerät mit dem gleichen Temperierkreis. Bei geeigneter Anordnung der Temperierkanäle können auch bestehende Werkzeuge eingesetzt werden.

Die Vario-5 zeichnet sich durch den einfachen und leisen Betrieb aus. Sie unterstützt den Benutzer bei der Ermittlung der optimalen Einstellung.

►Mehr Informationen finden Sie hier.



Durchflussmessung - Durchflussmesser Flow-5
Bei parallelen Kreisläufen besteht die Gefahr, dass Veränderungen im Durchfluss unerkannt bleiben, da sich der Medienstrom auf die übrigen Kanäle aufteilt.

Die externen Durchflussmesser Flow-5 überwachen parallel geschaltete Medienkreisläufe und erkennen Veränderungen frühzeitig, bevor Ausschuss entsteht.

Die Flow-5 zeichnen sich durch den einfachen Betreib und das hochgenaue Messverfahren mit Ultraschall aus.

►Mehr Informationen finden Sie hier.

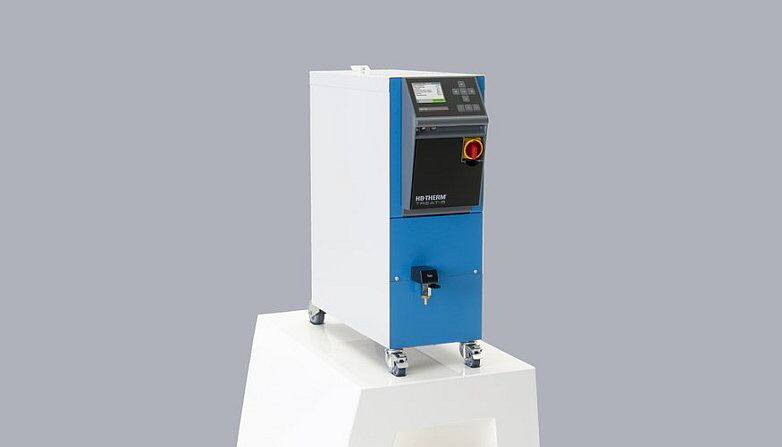

Kontrollierte Wasserqualität - Wasseraufbereitungsgerät Treat-5
Ungeeignetes Wasser im Temperierkreis führt zu Verkalkung und Korrosion und damit zu erhöhten Wartungs- kosten und frühzeitigen Ausfällen. Speziell gilt dies für Wassertemperaturen über 140 °C, Drehdurchführungen oder kleine Temperierkanal-Querschnitte.

Das Treat-5 versorgt Temperiergeräte mit Systemwasser in kontrollierter Qualität.

Es zeichnet sich durch den einfachen und ökologischen Betrieb aus. Es arbeitet nach dem einmaligen Hinzufügen des Aufbereitungsmittels automatisch und fordert den Benutzer periodisch zur Kontrolle auf.

►Mehr Informationen finden Sie hier.

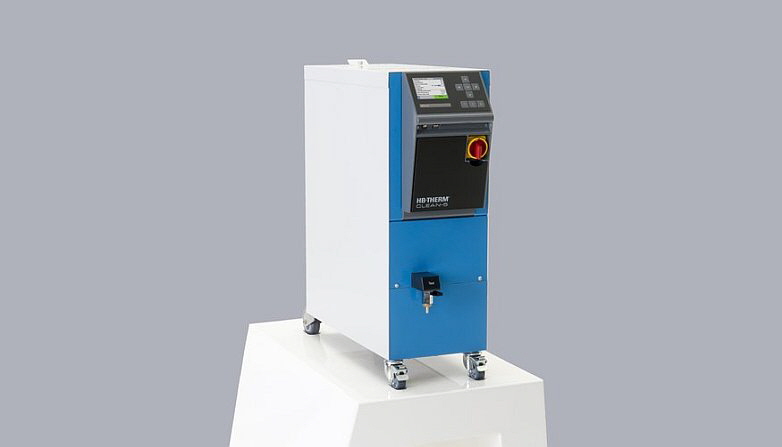

Werkzeug- und Kreislaufreinigung - Reinigungsgerät Clean-5
Verunreinigungen führen neben einem reduzierten Durchfluss zur Verschlechterung des Wärmeübergangs und damit zur Verminderung der Leistung.

Das Clean-5 entfernt Korrosion und Verkalkung in Werkzeugen, Temperiergeräten und Leitungen und bietet verlängerten Schutz bei der Lagerung.

Es zeichnet sich durch einfachen und ökologischen Betrieb aus, fordert den Benutzer zum Hinzufügen der jeweiligen Menge der Mittel auf und arbeitet anschliessend automatisch weiter.

►Mehr Informationen finden Sie hier.





Zubehör - Infos >>>

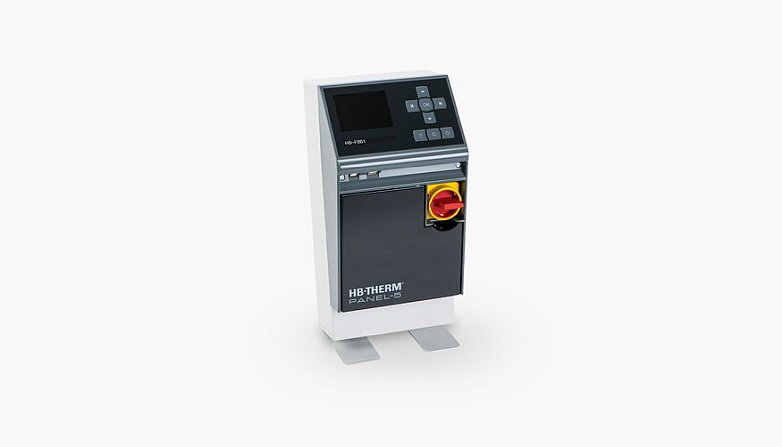

Bedienungsmodul Panel-5
Das Bedienungsmodul Panel-5 ist eine universale Fernsteuerung für Temperiergeräte Thermo-5, Durch- flussmesser Flow-5 und Umschalteinheiten Vario-5. Die Bedienung und Anzeige ist identisch mit den Einzel-Temperiergeräten. Sie erlaubt die gemeinsame Werteverstellung und die Umstellung zwischen Einzel- und Übersichtsanzeigen. Die Kommunikation erfolgt dabei immer über die Schnittstelle HB. Zur Anbindung an die Maschinensteuerung stehen optionale Schnittstellen zur Verfügung.



Prüfvorrichtung für Temperiergeräte
Gleichbleibende Qualität und Sicherheit im Produktionsprozess verlangen eine dokumentierte Instandhaltung aller qualitätsrelevanten Betriebsmittel. Dies zählt auch zu den Erfordernissen eines Qualitätsmanagementsystems. Das Temperiergerät speichert die mittels der Prüfvorrichtung erhaltenen Werte. Zur Analyse und Zertifikats-Erstellung können die Daten via USB-Stick auf den PC übertragen und über die Software VIP weiterverarbeitet werden.

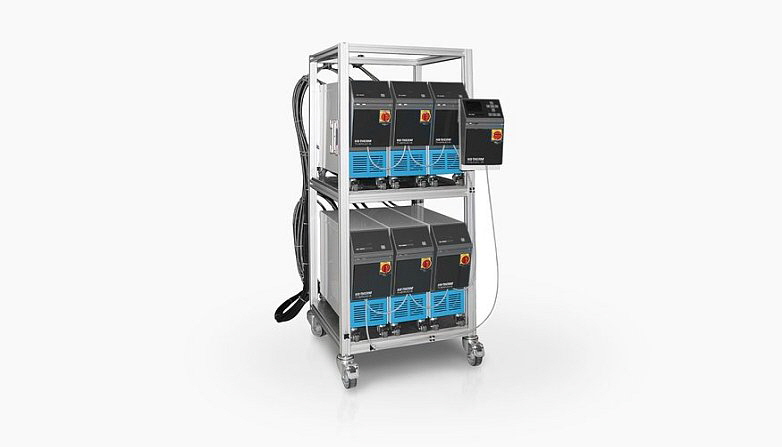

Trägergestell mit Wasserverteilung
• Trägergestell mit Rollen für 2 bis 16 Temperiergeräte Thermo-5, Baugrösse 1 (andere Baugrössen auf
   Anfrage)
• Wasserverteilung für Kühlwasser Ein- und Ausgang (KW) inkl. Schnellverschlusskupplungen DN13
• Separate Wasserverteilung für Systemwasser Ein- und Ausgang (SW) inkl. Schnellverschlusskupplungen
   DN9 (optional)
• Zentraler Wasser Ein- und Ausgang mit Absperrhahnen und Schmutzfänger am Eingang
• Bodenplatte je Ebene mit Arretierung der Geräte
• Freiraum für Durchflussmesser Flow-5 (Bauart: Geräteanbau)
