Firmenporträt

Büchler Reinli + Spitzli AG
Ein innovativer und moderner Werkzeugbau / Formenbau

Werkzeug- und Formenbau >>>

Präzisionsfertigung >>>

Service und Revisionen >>>


Wir sind ein innovativer und moderner Formenbau in der Ostschweiz, der sich über vier Jahrzehnte lang im Segment der qualitativ hohen Ansprüche einen ausgezeichneten Ruf erarbeitet hat. Wir beschäftigen 80 Mitarbeiter, davon 14 Auszubildende, welche über ein erprobtes Fachwissen bei Formen für Spritzguss und Druckguss bis zu einem Gesamtgewicht von 8t verfügen. Für technisch hochstehende Teile aus Kunststoff sowie Magnesium und Aluminiumdruckguss können wir fachgerechte Lösungen anbieten und die Kundenwünsche erfüllen.

Büchler - Standort Wilerstrasse 98
Standort Wilerstrasse 98 in Flawil

Unsere Stärken - anspruchsvolle Werkzeuge für Spritz- und Druckguss
.
Unsere langjährige Erfahrung mit EDV-Werkzeugen sind die Grundlage für Qualität und Präzision. Wir bieten Ihnen:
• Höchste Qualität
• Termintreue
• Kundenspezifische Problemlösung
• Qualifiziertes Fachpersonal
• Modernste Einrichtungen
• Durchdachte Arbeitstechniken
• Innovation

Neben den normalen Bearbeitungen mit modernsten CNC-gesteuerten Werkzeugmaschinen bieten wir folgende Spezialitäten an:
• HSC-Fräsen
• Drahterodieren
• Senkerodieren
• CNC-Koordinaten-Schleifen mit HI-Cut
• CNC-Profilschleifen
• LaserCUSING
• 3D-CAD/CAM

Download
Firmenbroschüre (PDF-Datei)

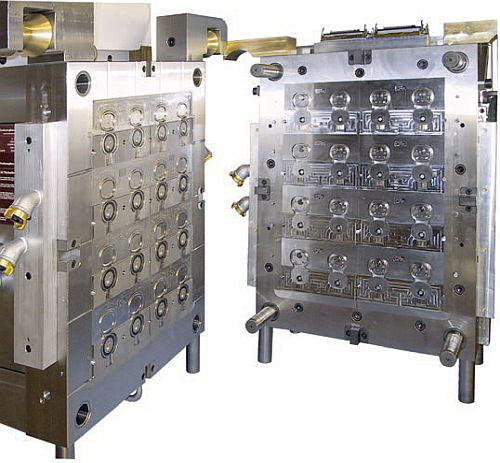

Büchler - Thermoplastformen Bild 1



Werkzeug- und Formenbau

Unsere Kompetenz sind Hochleistungswerkzeuge

Werkzeugtypen
• Spritzgiesswerkzeuge (Thermoplast / Duroplast)

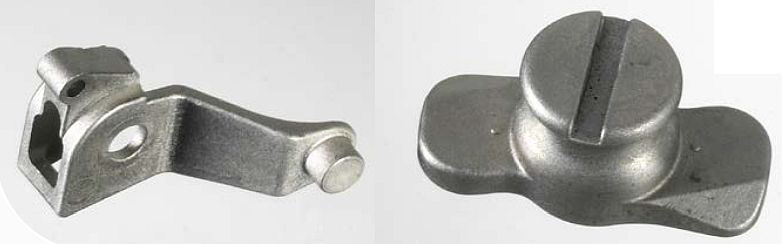

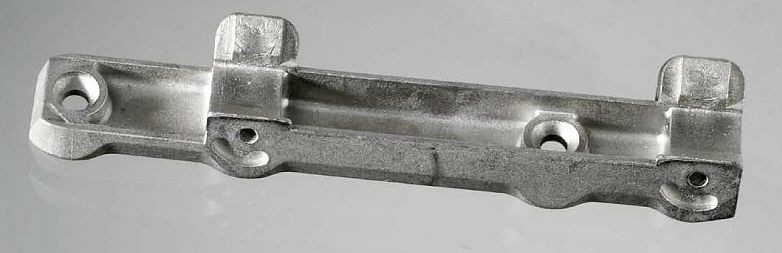

• Spritzgiesswerkzeuge (PIM / Liquid Metal)

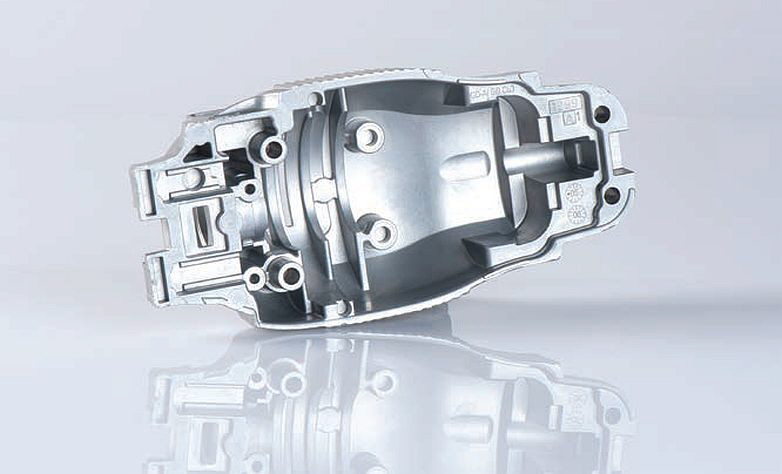

• Druckgusswerkzeuge
• Tiefzieh- und Umform-Werkzeuge

Anwendungsbereiche
• Medizin und Pharmazeutika
• Befestigungstechnik
• Sanitär
• Verpackung
• Technische Teile
• Elektrotechnik
• Kosmetik

Spezifikationen
• Werkzeuggewicht bis 10 Tonnen
• Werkzeuggrösse bis 1096 x 1096
• Kavitäten: 1-fach bis 96-fach
• Single-Face – Formen

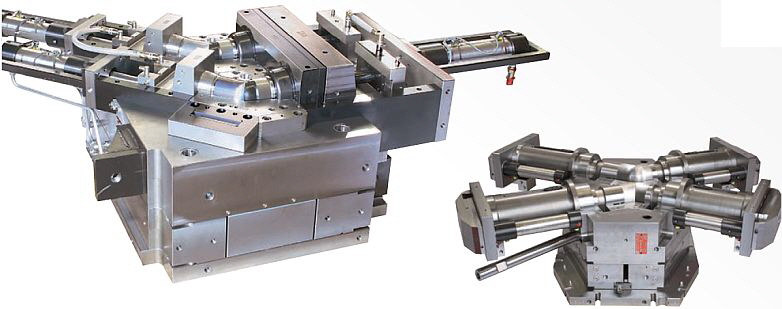

• Schieber- und Backenformen
• Ausschraubformen
• Einfallkernformen
• Multikomponentenformen (2K/3K)
• Insert-Formen (Einlegeteile)
• Formen mit variothermer Temperierung
• Wendeplattenformen
• Etagenformen
• Vorrichtungsbau
• Mess-und Prüfvorrichtungen


Projektmanagement

Von der Projektanfrage über den gesamten Produktionsprozess und bis zum Ziel sind wir an Ihrer Seite!
Vom Projektstart bis zur Fertigstellung Ihres Projektes bedarf es vieler spezifischer Schritte, an denen unsere Experten aus den unterschiedlichsten Bereichen beteiligt sind. Eine strukturierte Projektplanung und -durchführung ist dabei wesentlich für unseren gemeinsamen Erfolg. Hinter jedem Prozess stehen bei uns kompetente, verantwortungsbewusste und motivierte Mitarbeiter. Unsere Konstrukteure, Werkzeugmacher und Techniker arbeiten Hand in Hand als Team damit die Realisierung und Umsetzung strukturiert und effizient geplant wird. Dies gewährleistet Ihnen höchste Planungssicherheit und Einblick – konsequent über den gesamten Prozess.

Projektphasen
1. Die Übergabe des Fertigungs- und Werkzeugkonzepts aus dem Vertrieb in die Technik
2. Kick-off Meeting
3. Werkzeugkonstruktion
4. Werkzeugfreigabe (intern / extern)
5. Fertigungsprozess
6. Bemusterung / EMPB (intern / extern)
7. Korrekturschleifen
8. Werkzeugabnahme (intern / extern)
9. Kundenbetreuung während der gesamten Laufzeit


Konzepterstellung
Wir entwickeln für Sie intelligente- und massgeschneiderte Lösungen und Werkzeugkonzepte
. Durch unsere fundierte Erfahrung und unser umfangreiches Fachwissen entstehen intelligente und innovative Lösungen, die von der Werkzeugkonstruktion über die Serienfertigung und der Betreuung in Ihrem Unternehmen reichen. Dabei stehen die Wirtschaftlichkeit und Effizienz Ihrer Produkte und Ihrer Produktion für uns immer im Fokus. Wir verstehen uns als Ihr Partner, der gemeinsam mit Ihnen zusammen die optimale Lösung für Ihr Projekt findet.

Auf Ihren Wunsch können wir für Sie auch nur mal ein Konzept erstellen damit Sie eine Idee zu Machbarkeit und Umsetzung haben. Bei einer anschliessenden Werkzeugbestellung wird dieses Konzept gerade für die Konstruktion verwendet.


Konstruktion

Wir entwickeln für Sie intelligente und massgeschneiderte Lösungen und Werkzeugkonzepte.
Durch unsere fundierte Erfahrung und unser umfangreiches Fachwissen entstehen intelligente und innovative Lösungen, die von der Werkzeugkonstruktion über die Serienfertigung und der Betreuung in Ihrem Unternehmen reichen. Dabei stehen die Wirtschaftlichkeit und Effizienz Ihrer Produkte und Ihrer Produktion für uns immer im Fokus. Wir verstehen uns als Ihr Partner, der gemeinsam mit Ihnen zusammen die optimale Lösung für Ihr Projekt findet.

Wir nehmen uns für Ihr Projekt und Ihre Aufgabenstellung von Anfang an sehr viel Zeit, damit wir Sie bestmöglich unterstützen können. Dabei orientieren wir uns stets an der optimalen Produktfunktionalität und der Wirtschaftlichkeit in Ihrer Produktion. Unser Ziel ist es, Sie mit einer optimalen Lösung für Ihren langfristigen Erfolg zu unterstützen.

Wir bieten Ihnen:
• Produktentwicklung in Zusammenarbeit mit Ihnen
• Design-for-Manufacturing (DFM) Analyse: Herstellbarkeitsanalysen (Trennung, Angussart, Wanddicken
  Materialanhäufungen und Einfallstellen, Entformungsschrägen, Hinterschneidungen, Radien, Toleranzen, etc.)
• CAE – Analysen:
  Füllstudien (Füllverhalten, optimale Lage und Anzahl der Anspritzpunkte, Verzug, Schwund, Kühlung,
  Wanddickenoptimierung, Bindenähte, Einfallstellen, etc.)
• Werkzeugkonzeption
• Werkzeugkonstruktion von Prototypen- und Hochleistungsspritzgiesswerkzeugen nach BRS-Standard bzw.
  nach Ihren Spezifikationen und Vorgaben
• CAD-System: Cimatron®


Herstellung / Fertigung

Die Werkzeuge von BRS sind der entscheidende Faktor für die Qualität Ihrer Produkte und die Effizienz Ihrer Produktion.
Die Grundlage unseres Erfolgs ist das Fachwissen und das Engagement unserer Mitarbeiter. Wir investieren all unsere Erfahrungen und Kompetenz in die optimale Herstellung der Werkzeuge. Wir nutzen modernste CNC-Maschinen und Fertigungsverfahren bei der Umsetzung Ihrer Werkzeuge. Darüber hinaus verfügen wir über langjährige, zuverlässige und kompetente Partner für Material-, Wärmebehandlungs-, Beschichtungs-, und Normteiledienstleistungen. Durch unser durchgängiges CAD/CAM-System von der Konstruktion bis zur CNC-gesteuerten Werkzeugmaschine können wir optimale und schnelle Durchlaufzeiten gewährleisten.

BRS setzt auf eine hohe Wertschöpfungs- und Fertigungstiefe und bietet Ihnen dadurch die grösstmögliche Zuverlässigkeit, Nachvollziehbarkeit und Planbarkeit für Ihre Projekte.

Unsere Fertigungstechnologien:
• CNC-Fräsen (5-Achsen)
• CNC-Drehen (5-Achsen)
• Tieflochbohren
• CNC-Flachschleifen
• CNC-Profilschleifen
• CNC-Rundschleifen (Innen / Aussen)
• CNC-K-Schleifen
• Senkerodieren mit Automatisation
• Drahterodieren mit Automatisation
• Startlocherodieren
• Direct Metal Laser Melting (DMLM)
• LaserCusing
• Laserbeschriften


Qualitätsnachweis

Wir fertigen mit modernen Bearbeitungstechnologien. Zur Sicherung unserer hohen Qualitätsstandards und für Ihre Nachvollziehbarkeit wenden wir die neusten Messtechnologien an.

Kritische Funktions- und Prüfmasse werden gemäss Ihren Anforderungen festgelegt und in einem Prüfprotokoll dokumentiert.

Wir bieten Ihnen:
• Massprotokoll – Prüfmasse
• Form- und Lagemessung
• Kurven- und Freiformmessung
• Reverse Engineering
• Taktile 3D-Qualitätsmessung im Bereich 1000 x 800 x 700 mm

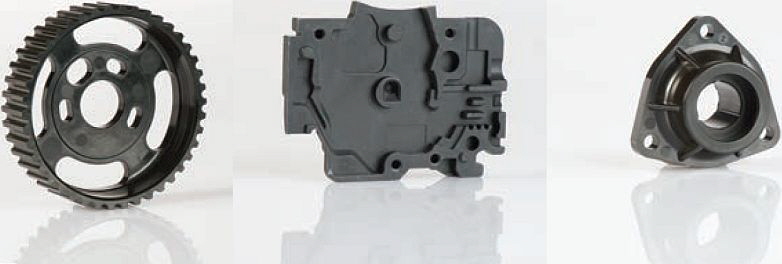

Funktionsbemusterung

Die Abmusterungen in unserem Technikum und die Erstellung eines EMPB / Erstmusterprüfberichts zur Bewertung der Musterteile sichern Ihnen eine umgehende Grundlage für Ihre Bewertung / Analyse und somit einen schnellen Serienstart.

Wir bieten Ihnen zudem die Möglichkeit Ihre Produktionsmaschine / Equipment bei uns für die Prozessvalidierung zu installieren.

Unsere Leistungen:
• Funktionsbemusterung / FOT
• Werkzeugabnahme / FAT
• Erstserienproduktion

Unsere Spritzgiessmaschinen:
• ARBURG ALLROUNDER 270 S 250-60 (250kN)
• ARBURG ALLROUNDER 420 C 1000-290 (1000kN)
• ENGEL e-victory 440-160 (1600kN)

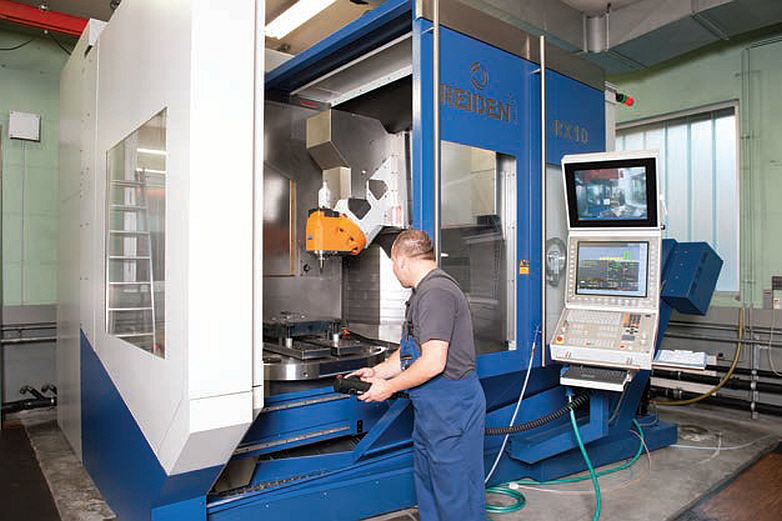

Büchler - CNC Fräsen & HSC-Fräsen



Präzisionsfertigung

Mit unseren modernen Bearbeitungstechnologien fertigen wir kundenspezifisch in hoher Qualität und Präzision.
Wir setzen CNC-gesteuerte und automatisierte Fertigungsanlagen im Bereich Fräsen / HSC-Fräsen Drahterodieren, Senkerodieren ein. Durch unser durchgängiges CAD/CAM-System von der Konstruktion bis zur CNC-gesteuerten Werkzeugmaschine können wir optimale und schnelle Durchlaufzeiten gewährleisten.


Fräsen

Fertigungsspezialisten mit grosser Erfahrung programmieren und bearbeiten Ihre Teile mit grösster Sorgfalt.
Vom kleinsten Formeinsatz bis hin zur Formplatte fräsen wir unter Einhaltung der vorgegeben Form- & Lagetoleranzen, Masstoleranzen und Oberflächenvorgaben. Durch eine grosse Vielfalt von Fräsmaschinen, einem Nullpunktspannsystem sowie Automationszellen fertigen wir hocheffizient und mit möglichst kurzer Durchlaufzeit.

Technische Möglichkeit Fräsen:
• 5-Achs-Simultanbearbeitung
• Spindeldrehzahlen bis 36000 1/min
• Max. 1000 mm x 1100 mm x 810 mm

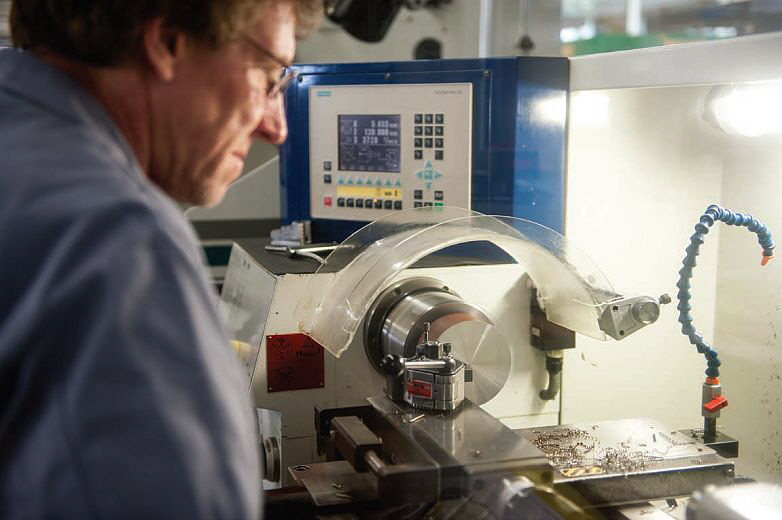

CNC Drehen 5-Achsen
Auch beim Drehen und Rundschleifen sind bei BRS erfahrene Fertigungsspezialisten tätig.
Unter Einhaltung engster Toleranzen drehen wir vom kleinsten bis zum grössten Durchmesser.

Technische Möglichkeiten Drehen:
• max. Ø 330 x 980 mm
• max. Ø 250 x 1240 mm


Tieflochbohren

Unsere leistungsstarke Tieflochbohrmaschine Degen UTB 800 im Bereich 630 x 400 mm x 800/600 mm
ermöglicht es Ihnen, Ihre Formeinsätze, Aufbauten oder Präzisionsteile fertig tieflochgebohrt aus einer Hand zu beziehen. Zeit und Transportkosten gespart, somit wirtschaftlich gefertigt.

Technische Möglichkeiten:
• Bohren von Ø 4 mm bis max. Ø 20 mm
• max. Bohrtiefe von einer Seite 650 mm
• max. Tischbelastung 2000 kg
• max. Plattenmass 1200 mm x 1000 mm
• durchschnittlicher Verlauf von 0.1/100 mm


CNC Flachschleifen

Professionelles Schleifen im Bereich 1500 x 800 x 500 mm, damit in der Montage alles perfekt passt.
Unser Teilespektrum erstreckt sich von einzelnen Werkzeugkomponenten, Maschinenbauteilen bis hin zu Kleinserienteilen mit höchster Präzision aus allen Industriezweigen. Das Schleifen kommt dort zum Einsatz, wo Dreh- und Fräsmaschinen an ihre Grenzen stossen – zum Beispiel bei schwer zerspanbaren und gehärteten Metallen, sowie bei hohen Anforderungen an Masshaltigkeit, Oberflächenanforderungen, Form- und Lagetoleranzen.


CNC Profilschleifen

Mit modernster Technik bieten wir Ihnen bei BRS CNC Profilschleifen auf höchstem Niveau in den Dimensionen 600 x 300 x300 mm.
Verlassen Sie sich auf perfekte Formgenauigkeit für jede Art von Schleifbearbeitung im Bereich CNC Profilschleifen. Rund um das Thema CNC Profilschleifen sind Sie bei uns an der richtigen Adresse. Wir haben Know-how aus fünf Jahrzehnten angesammelt für die Fertigung von Präzisionsteilen.


CNC Innen-Aussen-Rundschleifen
Auch das Rundschleifen zählt zu unseren Dienstleitungen, welche wir jederzeit anbieten können.
Ein breites Sortiment an Werkzeugen und Spannmitteln ermöglicht ein schnelles Einrichten, sodass auch kleinste Stückzahlen schnell und flexibel realisiert werden können.

Technische Möglichkeiten Rundschleifen:
• Spitzenhöhe 175 x 1000 mm Länge
• Konturschleifen
• Spitzenweite 650-1000 mm
• Rundlaufgenauigkeit ≤ 0.0004 mm
• max. Werkstückgewicht zwischen Spitze 120 kg

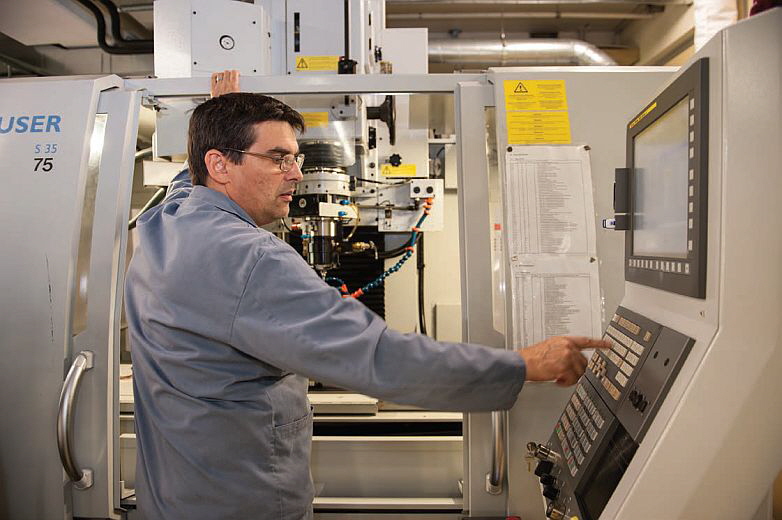

CNC Koordinatenschleifen

Beim K-Schleifen können Bohrungen sowie Konturen mit einer Positioniergenauigkeit von +/- 0.001 mm und einer Massgenauigkeit von +/- 0.002 mm geschliffen werden.
Eine Oberflächengüte von bis zu Ra 0.2 µm ist möglich.

Technische Möglichkeiten:
• Min. Schleifdurchmesser 0.8 mm
• Max. Werkstückgrösse: 1200 mm x 700 mm x 600 mm
• Arbeitsbereich in X=1200 mm in Y=600 mm
• Max 800 kg Werkstückgewicht

Büchler - CNC Koordinatenschleifen

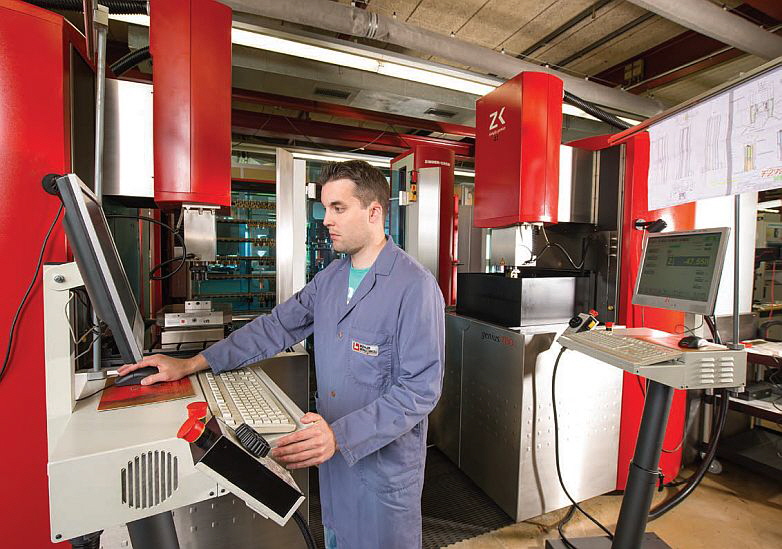

Senkerodieren

Wir bieten erstklassigen Service und Kundennähe.
Dank zweier modernen Erodierzentren können wir Senkerodierarbeiten mit Kupfer- oder Graphitelektroden in kürzester Frist ausführen. Durch die Automatisation sind die Durchlaufzeiten minimiert. Oberflächen bis Ra 0.16 µm und Toleranzen von +/- 0.002 mm können erreicht werden.

Technische Möglichkeiten:
• bis 1500 mm x 1000 mm x 650 mm

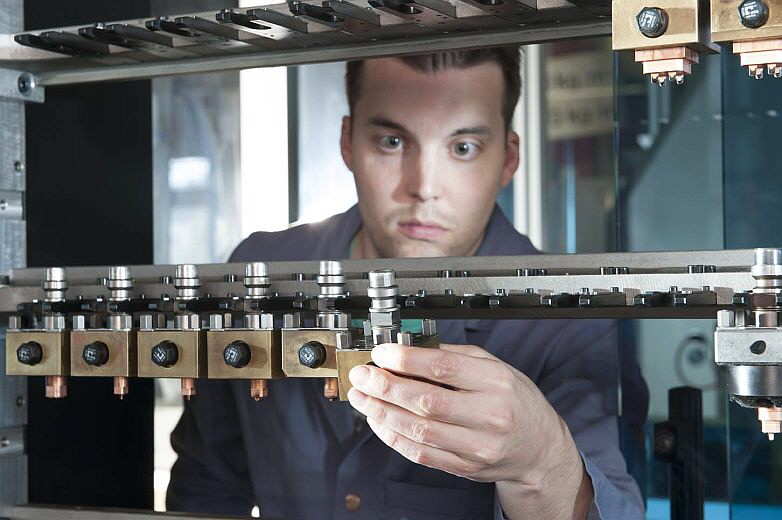

Elektrodenfertigung

In einem hochmodernen 5-Achs Fräszentrum mit Automationszelle fertigen wir Kupfer- und Graphitelektroden
. Die Elektroden können in unserem Nullpunktsystem GPS oder in Haltern der Firma Erowa gefertigt werden. Jede Elektrode wird ausgemessen und mit Prüfprotokoll versendet.


Drahterodieren

Drahterodieren von Teilen für Stanz-, Spritz- und Druckgusswerkzeuge sowie Bauteile für Vorrichtungen und den Maschinenbau.
Oberflächen von bis zu Ra 0.12 µm sowie Toleranzen von +/- 0.002 mm sind möglich.

Technische Möglichkeiten:
• Bauteilgrössen von bis zu 700 mm x 400 mm x 406 mm
• Arbeitsbereich von bis zu 550 mm x 350 mm x 400 mm


Bohrteufeln / Startlocherodieren

Auf einer BES S32-3 mit den Abmessungen 190 x 290 x 200 mm
sind wir in der Lage schnell und wirtschaftlich Startlochbohrungen im Durchmesser 0.3 – 3 mm zu realisieren.

Technische Möglichkeiten:
• einlesen von Koordinatendaten möglich

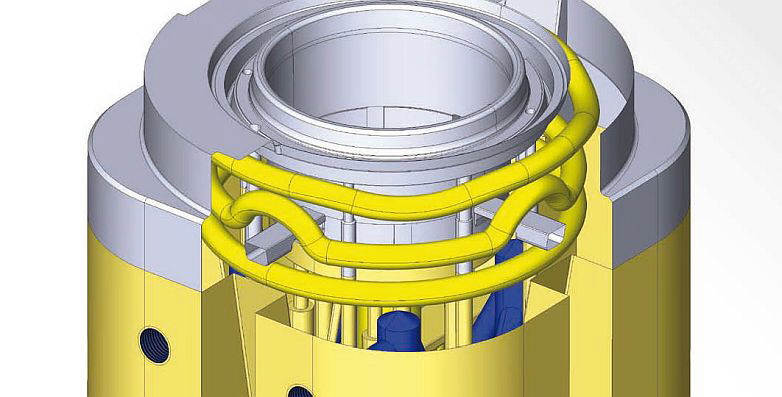

LaserCusing - effektive konturnahe Kühlung

Die konturnahe Kühlung reduziert die Kühlzeit, erhöht die Qualität und die Prozesssicherheit.
Mit dem LaserCusing-Verfahren gelingt es uns, Ihre Fertigungskosten zu reduzieren. Das Einbeziehen von Büchler Reinli + Spitzli AG bereits in der Konstruktionsphase bringt Vorteile für Sie.

Zusammenfassend ergeben sich handfeste kalkulatorische und qualitative Vorteile:
• durch konturnahe Kühlung erhöht sich die Produktivität des Werkzeuges (um bis zu 30% reduzierte Kühlzeit)

Neue Bearbeitungsmöglichkeiten
• neue Prozessanwendung realisierbar
• durch Hybridbauweise wird eine optimale, konturnahe Kühlung ermöglicht
• Baukammer der Maschine (X x Y x Z): 300 x 350 x 250 mm

Kühlwirkung in der Fläche
• gezielte lokale Temperaturdifferenzen möglich
• Verzug am Spritzteil wird durch optimale Kühlung reduziert (bessere Produktqualität)

Büchler - Lasercusing


Qualitätsnachweis

Wir fertigen mit modernen Bearbeitungstechnologien.
Zur Sicherung unserer hohen Qualitätsstandards und für Ihre Nachvollziehbarkeit wenden wir die neusten Messtechnologien an.

Kritische Funktions- und Prüfmasse werden gemäss Ihren Anforderungen festgelegt und in einem Prüfprotokoll dokumentiert.

Wir bieten Ihnen:
• Massprotokoll – Prüfmasse
• Form- und Lagemessung
• Kurven- und Freiformmessung
• Reverse Engineering

Taktile 3D-Qualitätsmessung im Bereich 1000 x 800 x 700 mm sind möglich.


Laserbeschriftungen

Mit einer ACSYS Piranha2 (380 x 260 x 400 mm) sind wir in der Lage hochwertige, dauerhafte Gravuren
auf nahezu allen Oberflächen umzusetzen, welche Ihren Bauteilen einen professionellen Look verleihen. Die Lasergravur stellt eine kostengünstige Möglichkeit dar, die Rückverfolgbarkeit Ihrer Bauteile zu gewährleisten.


Werbegeschenke

Ihre Werbegeschenke beschriften wir ebenfalls, vom Einzelstück bis zur Grossserie.



Service und Revisionen

Das Instandhaltungsmanagement Ihrer Werkzeuge ist ein wesentlicher Erfolgsfaktor für die Prozess- und Qualitätsgüte Ihrer Produkte.
BRS unterstützt Sie bei der Wartung / Service Ihrer Werkzeuge. Darüber hinaus bieten wir Ihnen Ersatzteilmanagement sowie Formenservice und Formrevision als Dienstleistung (auch für Fremdformen) an:

Beurteilung vor Ort
Sie haben Probleme mit einem Werkzeug? Gerne senden wir einen Techniker zur Eruierung des Problems. Bei Möglichkeit beheben wir das Problem gleich vor Ort. Andernfalls reparieren wir Ihre Werkzeuge bei uns inhouse.

Ersetzen / Reparieren von Einzelteilen
Sie haben einen Kernbruch oder einen anderen Defekt? Wir reparieren oder ersetzen Ihnen ihre defekten Einsätze, Kerne oder sonstige Einzelteile. Dabei spielt es keine Rolle, ob es ein Werkzeug aus unserer Produktion oder ein Fremdwerkzeug ist.

Fertigung kompletter Einsatzgarnituren
Die Einsätze sind verschlissen doch das Werkzeug noch in gutem Zustand? Gerne fertigen wir für Sie komplette Einsatzgarnituren für Ihr Werkzeug. Falls gewünscht könne die Einsätze gerade in Ihr Werkzeug eingebaut werden.

Artikeländerungen
Sie sind nicht zufrieden mit Ihrem Kunststoffteil? Wir messen die Stahlmasse aus und korrigieren die formgebende Partie so, dass Ihr Kunststoffteil Ihren Ansprüchen genügt.

Verbesserung der Funktionalität
Ihr Werkzeug steht regelmässig still wegen technischer Mängel? Wir bauen Ihr Werkzeug so um, das es anschliessend zuverlässig und sicher läuft. Bei fehlenden 3D-Daten können diese für Sie erstellt werden. Die Herkunft ihres Werkzeugs hat für uns keinen Einfluss.

Serviceheft
Wir führen für Sie ein Serviceheft zu Ihrem Werkzeug. Darin werden alle ausgeführten Arbeiten festgehalten und allfällige Mängel vermerkt. Ebenfalls wird dokumentiert welche Teile ersetzt wurden. Dadurch haben Sie einen besseren Überblick über Ihre Werkzeuge.

Newsletter
Melden Sie sich noch heute für unseren BRS Newsletter an >>>

Büchler - Service

Büchler Reinli + Spitzli AG - LogoBüchler Reinli + Spitzli AG
Wilerstrasse 98
CH-9230 Flawil

Tel. +41 (0)71 394 13 00
Fax +41 (0)71 394 13 10

info@brsflawil.ch
www.brsflawil.ch

Produkte / Dienstleistungen

CNC-Bohren, Metall, in Werkstätten, Lohnarbeit
CNC-Drehen, Metall, Lohnarbeit
CNC-Fräsen von Metall, Lohnarbeit
CNC-Funkenerosionsarbeiten, Lohnarbeit
Drehen, Metall, Serienbearbeitung, Lohnarbeit
Druckgussformen
Etagenwerkzeuge
Flachschleifen von Metall, Lohnarbeit
Formen für duroplastische Kunststoffe
Formen für Spritzgießwerkzeuge
Formen für thermoplastische Kunststoffe
Formen zum Spritzblasen von Kunststoff / Spritzblasformen
Formen, Druckguss / Druckgussformen
Formen, Metall, zum Spritzgiessen von Kunststoff / Spritzgiessformen, Metall
Formenbau
Fräsen von Metall auf Universalfräsmaschinen, Lohnarbeit
Fräsen von Metall, horizontal, Lohnarbeit
Fräsen von Metall, vertikal, Lohnarbeit
Funkenerosionsbearbeiten von Metall, Lohnarbeit
Funkenerosionsbearbeiten, Metall, Präzision, Lohnarbeit
Koordinatenbohren / Feinbohren von Metall, Lohnarbeit
Kopierfräsen von Metall, Lohnarbeit
Kunststoffgroßspritzteile
Kunststoffteile, technische
Lohnarbeiten auf CNC-Bearbeitungszentren
Lohnarbeiten, kundenspezifische
Mehrkomponentenspritzgießformen
Planfräsen von Metall, Lohnarbeit
Präzisionsdrehen von Metall, Lohnarbeit
Präzisionsformteile, Metall, Massenfertigung, Lohnarbeit
Präzisionsfräsen von Metall, Lohnarbeit
Präzisionsschleifen von Metall, Lohnarbeit
Rundschleifen von Metall, Lohnarbeit
Schleifen von Metall auf Universalschleifmaschinen, Lohnarbeit
Schleifen von Metall, spitzenlos, Lohnarbeit
Spritzgießwerkzeuge für Kunststoffe
Spritzgießwerkzeuge nach Kundenwunsch
Spritzgussformen
Spritzgussteile, technische
Spritzwerkzeuge
Tiefbohren / Tieflochbohren, Metall, Lohnarbeit
Werkzeugbau
Werkzeugbau für Spritzgussteile
Werkzeuge für die Kunststoffverarbeitung
Zweikomponentenwerkzeuge nach Kundenwunsch





Partner-Websites:        Kunststoff-Guide                   Kunststoff- Deutschland                   Industrie-Schweiz                   Schweizer-Verpackung

Folgen Sie Kunststoff-Schweiz auf Twitter
Folgen Sie Kunststoff-Schweiz auf Facebook
Treten Sie der Gruppe Kunststoff Schweiz auf XING bei



Kunststoff-Schweiz - Das Kunststoff-Portal für die Schweizer Kunststoff-Industrie





Folgen Sie Kunststoff-Schweiz auf Linkedin



Kunststoff-Schweiz - das Internetportal
für die Schweizer Kunststoff-Industrie

Suchen



Startseite
Suchen



×

☰Menü













Der Titel der Seite wird von NetObjects Fusion generiert
