Die Schweizer Telsonic Gruppe ist seit 1966 mit industriellen Ultraschall-Lösungen in Europa, Amerika und Asien vertreten. Ständige Innovationen tragen dazu bei, dass sich Telsonic in vielen Anwendungen einen Vorsprung erarbeitet hat der Kunden Mehrwert bietet. Mit über 250 hochqualifizierten Mitarbeitern ist das inhabergeführte Unternehmen auf das Kunststoff- und Metallschweissen, sowie das Reinigen und Sieben mit Ultraschall spezialisiert. Weltweit schätzen Kunden, unter anderem in den Branchen Automobil, Verpackung und der Medizintechnik, die umfassende Dienstleistungen und das breite Sortiment an Ultraschallkomponenten für den Anlagenbau sowie die kompletten Schweissanlagen.
• TELSONIC Imagebroschüre >>>
Wir sind in folgenden Bereichen tätig
Für mehr Informationen bitte auf die untenstehenden Links klicken:
• Kunststoffschweissen
• Metallschweissen
• Schneiden
• Sieben
• Reinigen
Produktübersicht
Für mehr Informationen bitte auf die untenstehenden Links klicken:
• Pressen/Vorschübe
• Generatoren
• Litzenschweissen
• Steuerungen
• Konverter
• Sonotroden
• Resonatoren
Schweissen von Kunststoffen mit Ultraschall - Infos >>>
Das Ultraschall Kunststoffschweissen kann bei praktisch allen thermoplastischen Kunststoffen eingesetzt werden. Bei der Fügenahtgestaltung von Werkstücken aus teilkristallinen Kunststoffen muss berücksichtigt werden, dass sich das Schweissverhalten dieser Kunststoffart vom amorphen Kunststofftyp wesentlich unterscheidet. Neben dem bewährten longitudinalen Schweissverfahren bieten wir exklusiv das torsionale Ultraschallschweissen mit SONIQTWIST®, welches sich durch geringste Bauteilbelastung auszeichnet.
Siegeln mit Ultraschall bietet optimale Voraussetzungen zum Verarbeiten von beschichtetem Kartonmaterial. Dabei liegt der besondere Vorteil darin, dass der Ultraschall selbst durch die unterschiedlichsten Laminatkonstruktionen direkt bis zur (inneren) Siegelschicht übertragen wird. SONIQTWIST® ist die neue Ultraschall-Siegeltechnologie für zum Beispiel Behälter und Dosen. Das von uns entwickelte, patentierte Torsional-Verfahren definiert das Ultraschallsiegeln und Schweissen komplett neu.
Anwendungsbereiche
Nieten:
Wie beim Ultraschall-Schweißen dient beim Ultraschall-Nieten die Sonotrode zur Übertragung der mechanischen Schwingungsenergie auf den Nietzapfen.
â–ºMehr Informationen finden Sie hier.
Torsionales Schweissen:
Es handelt sich hier um ein Hochfrequenz Reibschweissen. Die Schwingungen werden tangential eingeleitet.
â–ºMehr Informationen finden Sie hier.
(Getränke-)kartons
Siegeln mit Ultraschall bietet optimale Voraussetzungen zum Verarbeiten von beschichtetem Kartonmaterial.
â–ºMehr Informationen finden Sie hier.
Bördeln:
Wie in der Metallbearbeitung können auch Formteile aus Kunststoff gebördelt werden.
â–ºMehr Informationen finden Sie hier.
Einbetten von Metallteilen:
Gewindeeinsätze, Gewindestifte oder andere Metallteile können mittels Ultraschall in thermoplastische Kunststoffe eingebettet werden.
â–ºMehr Informationen finden Sie hier.
Becher, Schalen, Trays und Blister
Das Öffnungsverhalten von Verpackungen spielt für die Produktakzeptanz des Kunden eine wesentliche Rolle.
â–ºMehr Informationen finden Sie hier.
Schweissen:
Der Energierichtungsgeber hat die Aufgabe, die Plastifizierung der Fügefläche durch Energiekonzentration schnell einzuleiten.
â–ºMehr Informationen finden Sie hier.
Punktschweissen:
Das Ultraschall-Punktschweißen wird überwiegend dort eingesetzt, wo z.B. flächige Formteile ohne Nahtvorbereitung (EBG) verbunden werden sollen.
â–ºMehr Informationen finden Sie hier.
Beutel mit Zusatzfunktionen:
Vielzahl von Möglichkeiten für Beutelverpackungen: Ausgiesser, Ventile, Kartonreiter, usw.
â–ºMehr Informationen finden Sie hier.

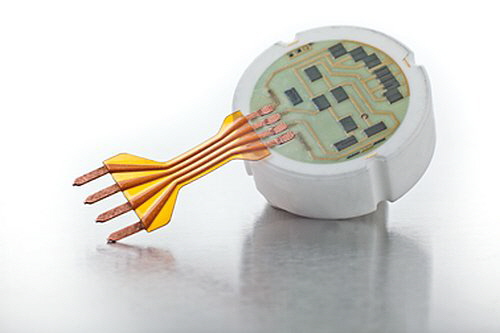

Keramiksubstrat
Metallschweissen - patentierte Technologie von TELSONIC - Infos >>>
TELSONIC beschreitet einen innovativen Weg zu neuen Lösungen im Ultraschallmetallschweissen. Unsere leistungsstarken Systeme und die einzigartige Torsionaltechnologie erweitern das Leistungsspektrum im Metallschweissen und ermöglichen das Verschweissen einer breiten Palette von Werkstoffen, Formen und Abmessungen, die zuvor außerhalb der Möglichkeiten des Ultraschallmetallschweissens lagen.
Anwendungsbereiche
Kabelbaum und Terminal:
Einwandfreie elektrische Leitfähigkeit durch die Ultraschall-Kontaktierung für elektrische Verbindungen in Kfz-Kabelbäumen.
â–ºMehr Informationen finden Sie hier.
Batterien:
Bei Batterien wird durch lineares und torsionales Schweissen ein breites Spektrum von Anwendungen ermöglicht.
â–ºMehr Informationen finden Sie hier.
Leistungselektronik IGBT:
Beim Ultraschallschweissen auf Keramik-Substrate bietet die torsionale Technologie grosse Vorteile.
â–ºMehr Informationen finden Sie hier.

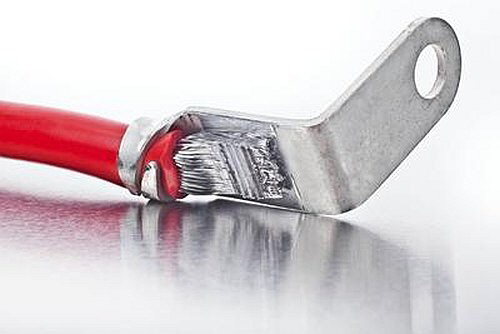

Al Kabel auf Winkel Terminal
Schneiden, Trennschweissen mit Ultraschall - Infos >>>
Trennen von Festmaterialien
Eine mit Ultraschall vibrierende Messerklinge hat die Eigenschaft unter minimalstem Widerstand in das Schneidgut einzudringen und dieses abfallfrei und präzise zu trennen.
Vliesstoffe und Gewebe, vor allem für Filter, müssen heute wirtschaftlich und prozesssicher gefertigt werden. Mit unserer Ultraschalltechnologie trennen Sie sauber und schnell, und verschweissen die Ränder ästhetisch und zuverlässig. Speziell für die Anwendung konstruierte Sonotroden und Schweissambosse ermöglichen die Herstellung von fast jeder beliebigen Form, was unsere Kunden in den Bereichen Medizintechnik, Kosmetik, Reinigung und Maschinenbau sehr schätzen.
Anwendungsbereiche
Konturschneiden in einem Hub:
Mikrofeines Verschweissen der Faserenden und nachträgliches Trennen in einem Vorgang.
â–ºMehr Informationen finden Sie hier.
Kontinuierlich / Diskontinuierlich:
Sauberes Versiegeln und Trennen von Geweben und Vliesen im Endlosbetrieb unabhängig der Fahrgeschwindigkeit.
â–ºMehr Informationen finden Sie hier.
Schneiden und aufschweissen:
Ausschneiden von Filterteilen und aufschweissen auf thermoplastisches Trägermaterial in einem Folgeprozess.
â–ºMehr Informationen finden Sie hier.
Trennen von Festmaterialien:
Trennen von Blockmaterialien wie Elastomere und Schaumstoffe: Schnell, kraftarm, rückstandsfrei.
â–ºMehr Informationen finden Sie hier.
Portionierung:
schnell, kraftarm, rückstandsfrei, mit Ultraschall als Vorstufe von Verpackungsprozessen
â–ºMehr Informationen finden Sie hier.

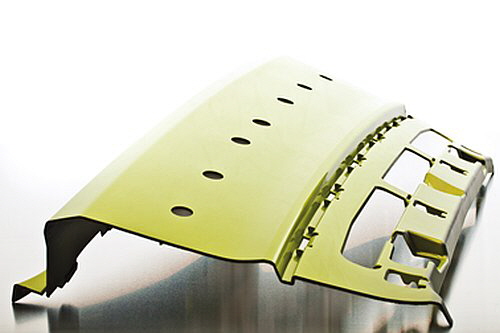

Löcher Stossfänger ausstanzen
Ultraschallsieben im Detail erklärt - Infos >>>
Die Anforderungen im industriellen Siebprozess sind komplexer, die Pulver feiner, die Durchlaufzeiten kürzer und die Trennschärfen enger geworden. Anlagenbauer stossen bei den hohen technischen Anforderungen mehr und mehr an ihre Grenzen. Ultraschallverfahren bieten Lösungen. Ultraschall-Systeme regen feinste Siebgewebe an, erhöhen Durchsatzmengen oder verbessern dank der permanenten Abreinigung des Siebes die Trennschärfe des Siebgutes.
In Siebanlagen integrierte Ultraschall-Komponenten verhindern die Verstopfung des Siebgewebes. Der Durchsatz wird erhöht und die Trennschärfe des Siebgutes verbessert. Die optimierten Resonanz-Systeme von TELSONIC holen mit dem geringsten Aufwand das Maximum heraus. Selbst feinstes Siebgewebe erfüllt die Anforderungen.
TELSONIC ist mit rund 20 Jahren Erfahrung der Spezialist im industriellen Sieben.
Anwendungsbereiche
Schutzsieben:
Ziel der Schutzsiebung ist ein hoher Durchsatz in kurzer Zeit.
â–ºMehr Informationen finden Sie hier.
Klassifizieren:
Das saubere Auftrennen und Einteilen in die gewünschte Korngrösse ist eine komplexe Aufgabe für den Siebanlagenhersteller
â–ºMehr Informationen finden Sie hier.
Entstauben
Beim Entstauben werden feine Staubpartikel mit Ultraschall vom Siebgut getrennt.
â–ºMehr Informationen finden Sie hier.
Sieb-Analysen
Mit Sieb-Analysen wird die Fraktionierung des Siebgutes bestimmt
â–ºMehr Informationen finden Sie hier.

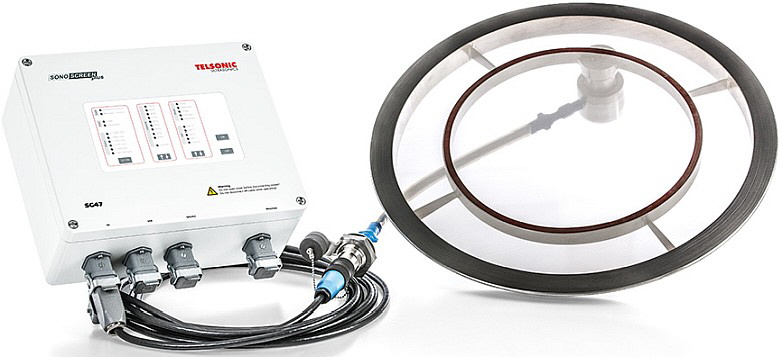

SONOSCREEN®plus Generator SG47 und Siebresonator
Ultraschallreinigung mit implodierenden Gasbläschen - Infos >>>
Die Ultraschall-Reinigung ist im industriellen Fertigungsprozess nicht mehr wegzudenken. Die Beseitigung von Verschmutzungen ist wichtig für die Prozesssicherheit, bereitet weitere Prozessschritte vor oder eignet sich zur End- reinigung von Produkten.
TELSONIC's vielfältig einsetzbare Ultraschall-Komponenten erfüllen die Bedürfnisse der immer komplexeren Applikationen unserer Kunden optimal. Sie lassen sich trotz hoher Produktanforderungen flexibel in automatisierte Reinigungsanlagen integrieren.
TELSONIC verfügt seit Jahrzehnten über fundierte Erfahrung in der industriellen Reinigung und entwickelt ihre Produkte laufend weiter. Mit den Ultraschallkomponenten von TELSONIC lassen sich komplexe Teileformen (z.B. auch Sacklöcher) optimal und porentief reinigen.
Anwendungsbereiche
Zwischenreinigung:
Für nachfolgende Prozessschritte bedarf es oft einer Zwischenreinigung der zu bearbeitenden Teile.
â–ºMehr Informationen finden Sie hier.
Endreinigung:
Ein Kundenbedürfnis ist es perfekt gereinigte Teile zu liefern.
â–ºMehr Informationen finden Sie hier.
Wartungsreinigung:
Um einen sicheren und zuverlässigen Betrieb zu gewährleisten, müssen Maschinen und Werkzeuge stetig gewartet werden.
â–ºMehr Informationen finden Sie hier.
Restschmutzbestimmung
Ultraschallkomponenten gewährleisten die bestmögliche Entfernung von nach der Produktion verbliebenen Restverschmutzungen.
â–ºMehr Informationen finden Sie hier.

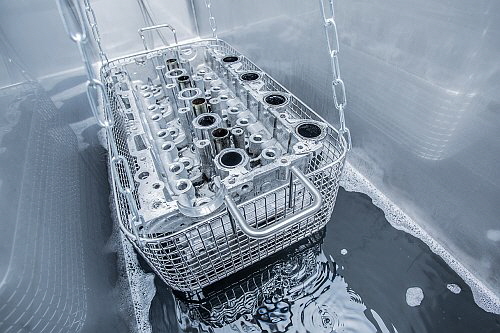

Reinigung Motoreneinheit
Produktspektrum - Infos >>>
Pressen/Vorschübe
Für mehr Informationen bitte auf die untenstehenden Links klicken:
MT8000 PowerWheel® - Torsionales Schweiss-System
MPX HD PowerWheel® - Torsionales Schweiss-System
MPX Ultrasonics Pressen - Metallschweisspressen
TSP Pressen-Serie- Torsionale Schweisspressen
USP Pressen-Serie - Lineare Schweisspressen
Schallschutzkabine SSK - für Pressen bis 5'000 N
Handystar - Handschweissgerät
AC Vorschub-Serie - Für Produktionslinien
Litzenschweissen
Für mehr Informationen bitte auf die untenstehenden Links klicken:
Telso®Splice TS3 - Litzenschweissen Steharbeitsplatz
Telso®Splice TS3 - Schweissen am Verlegebrett
Telso®Splice TS6 - Litzenschweissen bis 100mm²
TELSONIC TQCC - Quality Control Center
Steuerungen
Für mehr Informationen bitte auf den untenstehenden Link klicken:
Steuerung TCS5 - Prozesssteuerungen
Steuerung ACC - Einfache Prozesssteuerung
Generatoren
Für mehr Informationen bitte auf die untenstehenden Links klicken:
Schweiss-Generator MAG - Einbau in Schaltschrank
Ultraschall-Reinigungsgeneratoren ECO© - 600 bis 3000 W
IMP Serie - Vorschübe mit Generator
Siebgenerator SG4L twin - Siebgenerator
Generator SG47 - Siebgenerator
Siebgenerator SG4L - Siebgenerator
Siebgenerator SG4L pro - Siebgenerator
Konverter
Für mehr Informationen bitte auf die untenstehenden Links klicken:
TR Resonator-Serie - Für torsionale Schweissungen
Konverter SF und SK - Für Siebanwendungen
SE Konverter-Serie - Für lineare Schweissungen
Sonotroden
Für mehr Informationen bitte auf die untenstehenden Links klicken:
Sonotroden und Booster - Akustische Werkzeuge
Schneidsonotroden - Hochfeste Materialien
Schneidsonotroden - Lebensmittelindustrie
Resonatoren
Für mehr Informationen bitte auf die untenstehenden Links klicken:
Ultraschall-Rohrschwinger - Frequenz- 20, 25, 40 kHz
Siebresonatoren - Runde Anwendungen

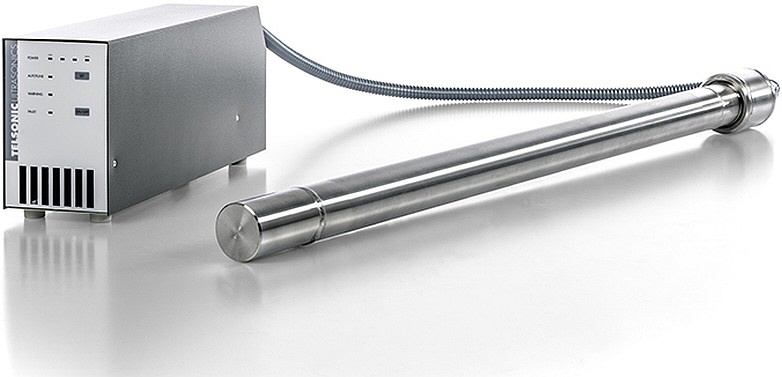

Rohrschwinger und Ultraschall-Reinigungsgenerator ECO©
PRODUKT-NEWS
Ultraschalltechnik konfektioniert Atemschutzmasken
Atemschutzmasken schützen vor Feinstaub, Rauch oder Aerosolen und bieten je nach Auslegung auch Schutz gegen bakterielle und virale Tröpfcheninfektion wie durch das Coronavirus SARS-CoV-2. Die marktüblichen, partikelfilternden Falt- oder Formmasken sind in unterschiedliche Schutzklassen unterteilt, die den Aufbau ihrer Filtermaterialien definieren. Heute beschäftigt die Produktion solcher Atemschutzmasken ganz unterschiedliche Branchen, um die benötigten Stückzahlen zu fertigen. Ultraschalltechnologie kann dazu einen wichtigen Beitrag leisten, denn mit ihrer Hilfe lassen sich Atemschutzmasken besonders ressourcenschonend, schnell und wirtschaftlich konfektionieren, egal ob Operationsmasken, Formmasken mit und ohne Ventil oder wiederverwendbare Masken mit austauschbaren Filtersystemen.
Die Produktion von Atemschutzmasken stellt vielfältige Anforderungen. Einfache Nasen-Mundschutz- und Operationsmasken müssen beispielsweise in hohen Stückzahlen kostengünstig gefertigt werden. Notwendig sind Fertigungsverfahren, die der Massenproduktion gerecht werden, gleichzeitig aber auch qualitativ hochwertige Produkte garantieren. Der Prozess ist dabei keineswegs trivial, denn beim Konfektionieren der Masken gilt es zahlreiche Details zu beachten, wie Prägungen, den Einsatz von Filtern, die Fixierung von Formbügeln, Aussparungen für die Befestigung von Tragebändern oder die Versiegelung der Randzonen. Bei allen dafür notwendigen Fertigungsschritten kann die Ultraschalltechnik als prozesssicheres, dabei aber wirtschaftliches Verfahren punkten. Per Ultraschallschweißen lassen sich alle Teile schnell, produktschonend und dicht zusammenfügen. Gleichzeitig kann Ultraschall auch zum Schneiden genutzt werden; Stanzen, Prägen und Siegeln sind dadurch beim Trenn-Schweißverfahren in einem Arbeitsgang möglich. Bei der Produktion von Atemschutzmasken bringt das gleich etliche Vorteile:
Mit Ultraschalltechnologie lassen sich Atemschutzmasken besonders ressourcenschonend, schnell und wirtschaftlich konfektionieren

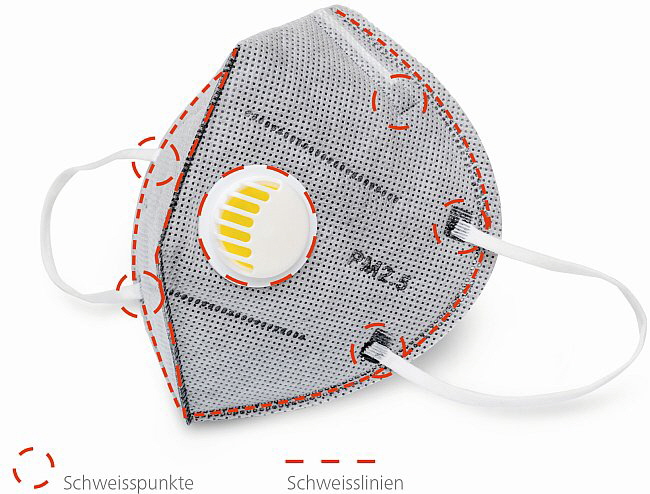

Atemschutzmasken bestehen je nach Verwendungszweck aus verschiedenen Vlies- und Deckstoffschichten. Die flachen Zuschnitte, die das Ausgangsprodukt für die Masken bilden, müssen einer bestimmten Form entsprechen und dürfen an den Schnittkanten nicht offen sein. Beide Anforderungen kann die Ultraschalltechnik in nur einem Arbeitsgang erfüllen. Mit einer Formmatrize und eines mit Ultraschallfrequenz schwingenden Werkzeuges lassen sich Konturteile wirtschaftlich ausschneiden und gleichzeitig wird durch Erwärmung im Schnittbereich die Randzone versiegelt. Auch Öffnungen für Ventile oder Durchführungen zum Einschlaufen der Tragebänder lassen sich mit dem Trenn-Schweißverfahren schnell und mit sauberen Schnittkanten in einem Schritt realisieren.
Fügen und Trennen mit nur einer Technologie
Die prinzipielle Funktionsweise des Verfahrens ist einfach zu verstehen. Als Ultraschall werden Schallfrequenzen oberhalb der menschlichen Hörgrenze bezeichnet, also ab etwa 20 kHz. Zum Schneiden und Schweißen mit Ultraschall kommen Frequenzen im Bereich von 20 und 35 kHz zum Einsatz. Erzeugt werden sie durch einen Piezo-Konverter, der eine Sonotrode in eine hochfrequente resonante Schwingung versetzt, die besonders wirkungsvoll ist und dabei gleichzeitig wenig Leistung benötigt. So entstehen bei geringer thermischer Belastung von Produkt und Umgebung entweder saubere Schnitte mit glatten Kanten oder hochfeste Fügeverbindungen.
Beim Fügen werden durch die akustischen Schwingungen die Moleküle der zu verbindenden Teile ebenfalls in Schwingung versetzt. Dadurch entsteht an den Kontaktstellen Wärme, die die Materialgrenzen „aufbricht“ und die Materialien miteinander verschmilzt. Die so entstehende hochfeste Siegelnaht ist nicht nur dicht, sondern kann auch sehr schmal und damit material- und kostensparend sein. Zudem gibt es kein Ausfransen der Schnittkanten und weiche Kanten sorgen für hohen Tragekomfort.
Weder beim Fügen noch beim Schneiden entsteht Materialverlust und es entwickeln sich – im Gegensatz zum Laserschneiden – keine Verbrennungsgase, die abgesaugt werden müssten. An den Ultraschallwerkzeugen sammeln sich auch keine Rückstände, das Verfahren ist praktisch verschleißfrei, benötigt nur wenig Energie und keine Zusatzstoffe wie z.B. Kleber. Zudem sind die Zykluszeiten ausgesprochen kurz.
Einzelarbeitsplatz oder automatisierte Fertigungslinien
Der Ultraschallspezialist Telsonic hat auf die aktuelle Situation reagiert und bietet für die Produktion von Atemschutzmasken passgenaues Equipment einschließlich kompetenter Beratung an. Die Ultraschallkomponenten sind modular aufgebaut und bestehen aus Konvertern, Sonotroden, Generatoren, Vorschubeinheiten und Steuerungen. Die Sonotroden werden individuell auf die jeweilige Schneid- oder Fügeaufgabe ausgelegt. Der Ultraschallgenerator MAG eignet sich für alle bei der Maskenproduktion denkbaren Schweiß- und Trennaufgaben und ermöglicht dank dynamischer Regelung höchste Taktraten bei hoher Prozessstabilität. Er ist für den platzsparenden Schaltschrankeinbau ausgelegt und lässt sich wahlweise analog oder über alle gängigen Feldbussysteme ansteuern.

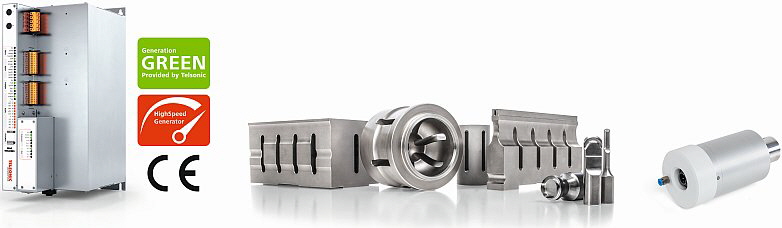

CE-konforme Ultraschallkomponenten für den Anlagenbau: Digitaler Ultraschallgenerator, akustische Werkzeuge zum Trennen oder Fügen und Ultraschallkonverter
Die Ultraschallsysteme sind zudem sehr flexibel und können an Handarbeitsplätzen wie auch in automatischen Fertigungslinien integriert werden. Ihre Steuerungssoftware bietet verschiedene Schweißmodi und Trigger-Funktionen sowie die Möglichkeit, Amplituden- und Kraftprofile an die jeweilige Anwendung anzupassen. Damit lassen sich alle Schneid-, Trennschweiß- und Fügeoperationen bei der Schutzmaskenproduktion in hoher Fertigungsqualität abdecken. Bild 3 zeigt den schematischen Aufbau einer solchen automatisierten Maskenproduktion von der Vliesabrollung bis zum Ausschleusen der fertigen Maske. In die Anlage integriert sind Ultraschallsysteme zum Schneiden der Nasenbügel, Schweißen der Maskenkontur und zum Aufschweißen der Ohrenschlaufen auf beiden Seiten.
Automatisierte Maskenproduktion von der Vliesabrollung bis zum Ausschleusen der fertigen Maske
Das in Korea ansässige Unternehmen HJ PNC beispielsweise ist von diesen Möglichkeiten der Ultraschalltechnik überzeugt. Um dem Mangel an Schutzmasken offensiv zu begegnen, produziert es seit März 2020 vollautomatische Maschinen für die Maskenproduktion. Mittlerweile verlassen jeden Monat 70 Maschinen das Werk. Ihre Herzstücke sind Ultraschallsysteme von Telsonic, die hier ihre Zuverlässigkeit und Langlebigkeit unter Beweis stellen. Shaun Youn, Co-Präsident von HJ PNC und Präsident von Zhongtai Korea, ist begeistert: „Obwohl es nur eine kleine Maske ist, hilft sie, Leben zu retten. Daher werden HJ PNC und Telsonic weiterhin zusammenarbeiten, um Maskenproduktionsmaschinen von höchster Qualität und mit optimaler Leistungsfähigkeit herzustellen.“

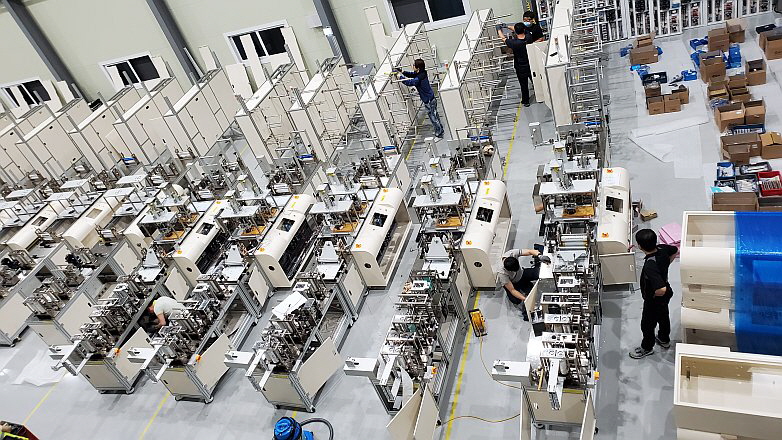

Ultraschalltechnologie hilft HJ PNC im Kampf gegen COVID-19: Das Unternehmen produziert pro Monat 70 vollautomatische Maschinen für die Fertigung von Atemschutzmasken
Individuelle Applikationsberatung
Gegen das Coronavirus SARS-CoV-2 kommen verschiedene Arten von Atemschutzmasken in Frage. Für ihre Produktion bietet Telsonic CE-konforme Ultraschallkomponenten für den Anlagenbau und Handarbeitsplätze. Welche Komponenten sich für die jeweilige Anwendung eignen, klären die Ultraschallspezialisten wegen COVID-19 digital und häufig via Livestream: Locker sitzende Mund-Nasen-Schutzmasken oder dicht anliegende FFP-Masken, FFP2, FFP3, mit oder ohne Ventil, welche Materialart, welche Materialkombinationen, geplante Produktionsleistung? Sind diese Fragen mit dem Kunden geklärt, werden die passenden Schweißwerkzeuge ausgewählt, Muster erstellt und die Produktionsparameter spezifiziert. Prozessspezialisten von Telsonic berechnen anhand dieser Angaben und der gewünschten Produktionsleistung die benötigten Systemkomponenten.
Besuchen Sie uns auf der Fakuma. Wir freuen uns auf Ihren Besuch an unserem Stand:
Halle A4 – Stand 4112
|
