HAUG BIEL AG
Weltweit einer der grössten und erfolgreichsten Hersteller auf dem Gebiet der Ionisationstechnik

Texte français >>>

HAUG entwickelt und produziert Ionisationssysteme zur Beseitigung und Erzeugung elektrostatischer Aufladungen. Unsere jahrzehntelange Erfahrung, bewährte Geräte  auf dem  Gebiet der Ionisationstechnik und gut geschulte Anwendungstechniker garantieren Ihnen maĂźgeschneiderte Problemlösungen.

HAUG-Tradition heißt: mehr als fünf Jahrzehnte Erfahrung, Kompetenz und Präzision. Seit der Gründung im Jahre 1957 entwickelte sich HAUG zu einem der weltweit größten und erfolgreichsten Hersteller auf dem Gebiet der Ionisationstechnik.

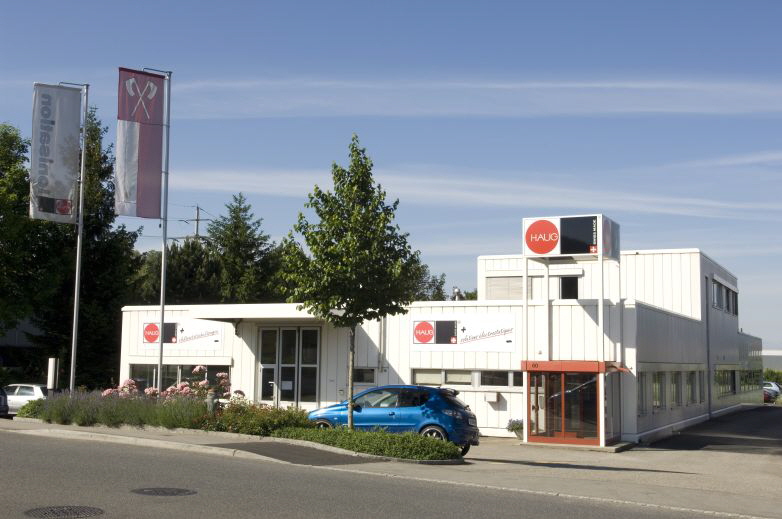

Haug Biel - Produktionsstätte in Biel
Produktionsstätte in Biel

Meilensteine in der Geschichte des Unternehmens setzten 1980 die Eröffnung einer neuen Produktionsstätte in Biel (Schweiz), die Erweiterung und Modernisierung des Stammhauses in Leinfelden-Echterdingen 1993 und nicht zuletzt 1997 die Expansion nach Kanada.

Eigene Verkaufsniederlassungen in Deutschland und ein weltweites, Vertriebsnetz gewährleisten die permanente Verfügbarkeit von HAUG-Produkten und einen hervorragenden Kundenservice.


Unsere Produkte

Static Line Info - HAUG Entladesysteme

HAUG Entladesysteme setzen sich grundsätzlich aus zwei Komponenten zusammen: einem Entladenetzteil sowie einem oder mehreren Ionisationsgeräten.

HAUG entwickelt und produziert Ionisationssysteme zur Beseitigung und Erzeugung elektrostatischer Aufladungen. Unsere jahrzehntelange Erfahrung, bewährte Geräte auf dem Gebiet der Ionisationstechnik und gut geschulte Anwendungstechniker garantieren Ihnen maßgeschneiderte Problemlösungen.

â–şEntladenetzteile der Static Line finden Sie hier.
►Ionisationsgeräte der Static Line finden Sie hier.

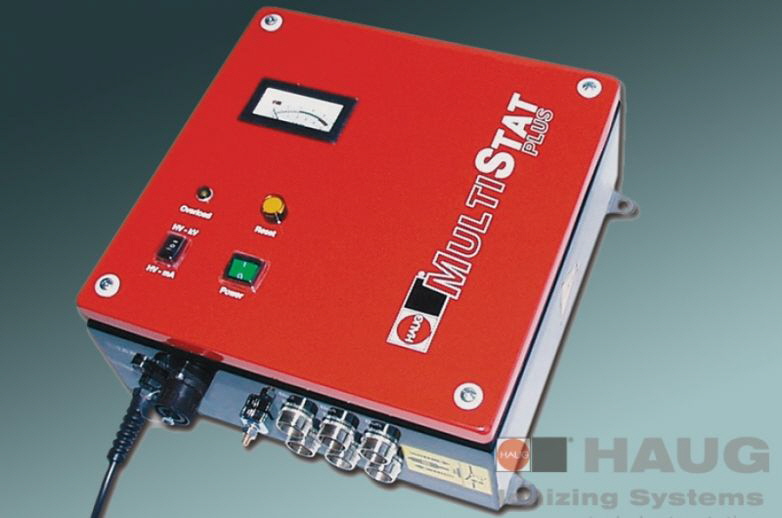

Haug - Multistat Plus
Entladenetzteil Multistat Plus


Air Line Info - HAUG LuftunterstĂĽtzte Entladung
Weg mit Staub und Ladung: Qualitätsminderungen und hohe Ausschussquoten sind mit den Ionisationssystemen von HAUG kein Problem mehr.

Elektrostatische Aufladung durch Reibungs- und anschließende Trennprozesse verhindert effiziente Produktionsabläufe und verursacht immense Kosten.

Die leistungsstarken HAUG-Luftschleusen wirken hier besonders effektiv. Prozessgleich entfernen sie Staubpartikel und neutralisieren die elektrostatische Ladung.

â–şPassende Entladenetzteile aus der Static Line finden Sie hier.
►Ionisationsgeräte der Air Line finden Sie hier.

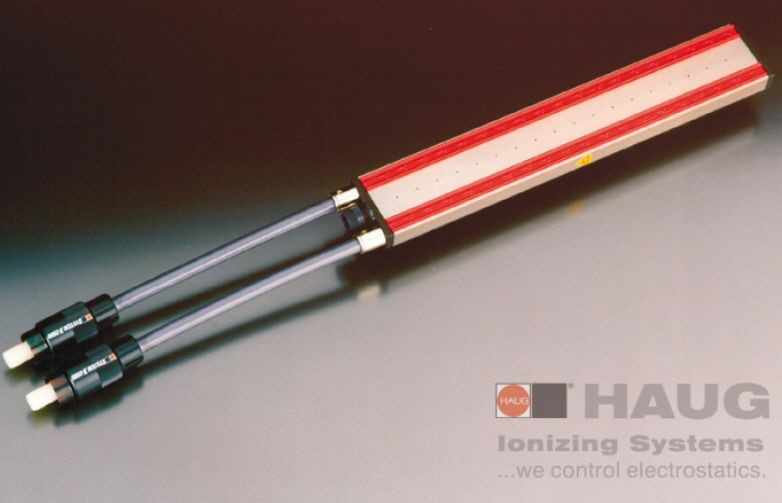

Haug - Ionisationsgerät LS PLE
Ionisationsgerät LS PLE


Ex Line Info - HAUG Ionisation fĂĽr den Ex-Bereich
HAUG ist seit Jahren der kompetente Hersteller von Ionisationsgeräten, die als Betriebsmittel im Ex-Bereich zugelassen sind.

Diese Geräte dienen zur Beseitigung elektrostatischer Aufladungen, z.B. in der Papier-, Textil- und Druckindustrie und werden an Beschichtungs-, Kaschier- und Streichmaschinen oder an Lackier- und Kalandrieranlagen u.a. eingesetzt.

â–şEntladenetzteile der EX Line finden Sie hier.
►Ionisationsgeräte der EX Line finden Sie hier.

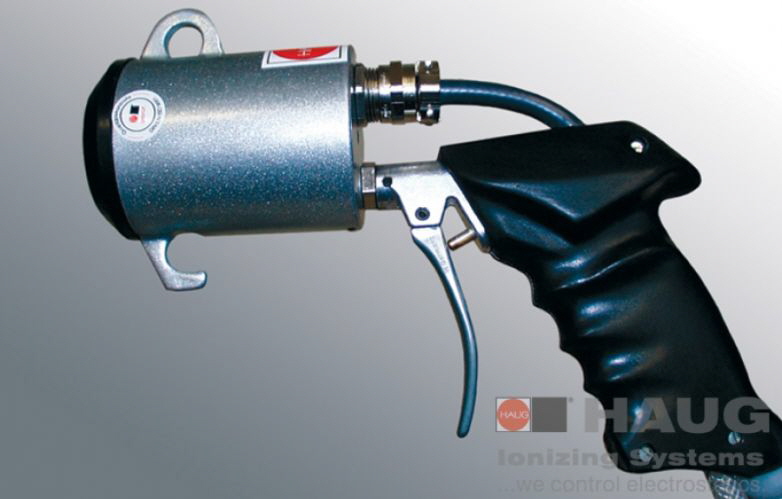

Haug - Ionisationsgerät RI Ex
Ex Line Ionisationsgerät RI Ex


DC Line Info - Die Ionisationsgeräte der DC Line
stellen kontinuierlich positive und negative Ionen bereit. Dank der direkten Auskopplung der Ionen kann das Ionisationssystem eine hohe Entladeleistung zum Neutralisieren von elektrostatischen Ladungen liefern. Diese verschafft Ihnen in der Praxis viel Spielraum fĂĽr die Dimensionierung und Montage des Ionisationssystems:

Auch die sehr kompakten Ionisationsgeräte der DC Line, beispielsweise der DC Jet, ermöglichen eine zuverlässige Neutralisierung von elektrostatischen Ladungen. Die kleinen räumlichen Abmessungen erleichtern den Einbau in engen Einbaubedingungen erheblich.

â–şEntladenetzteile der DC Line finden Sie hier.
►Ionisationsgeräte der DC Line finden Sie hier.

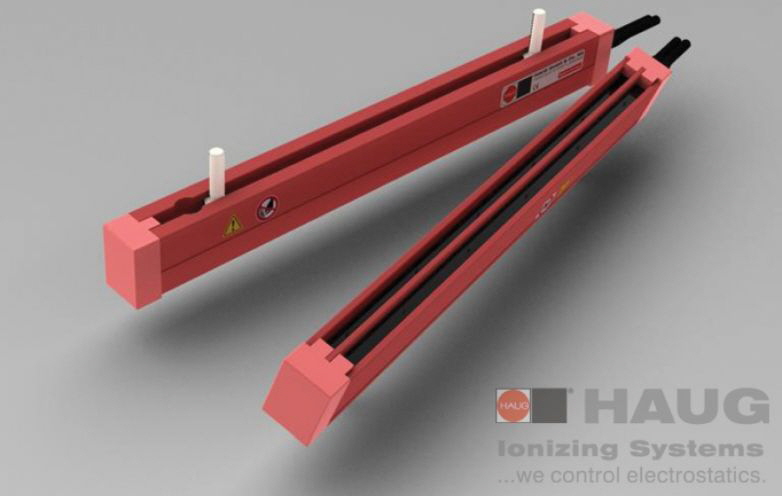

Haug - Ionisationsgerät EI DC
Ionisationsgerät EI DC


Charge Line Info - HAUG Aufladesysteme
setzen sich grundsätzlich aus zwei Komponenten zusammen

• einem Hochspannungserzeuger der die Aufladeelektrode bzw. die Triode mit Gleichspannung versorgt
• einem oder mehreren Aufladesystemen, die daran angeschlossen werden.

Es wird von unseren Technikern dringend empfohlen, vor Fixierung der Materialien die Oberflächen durch ein HAUG-Ionisationssystem zu entladen. Zur Aufladung der verschiedenen Materialien wird eine geeignete Gegenelektrode benötigt. Wenn diese nicht durch ein Metall an der Maschine selbst vorhanden ist, muss sie z.B. durch einen Ionisationsstab, geschaffen werden.

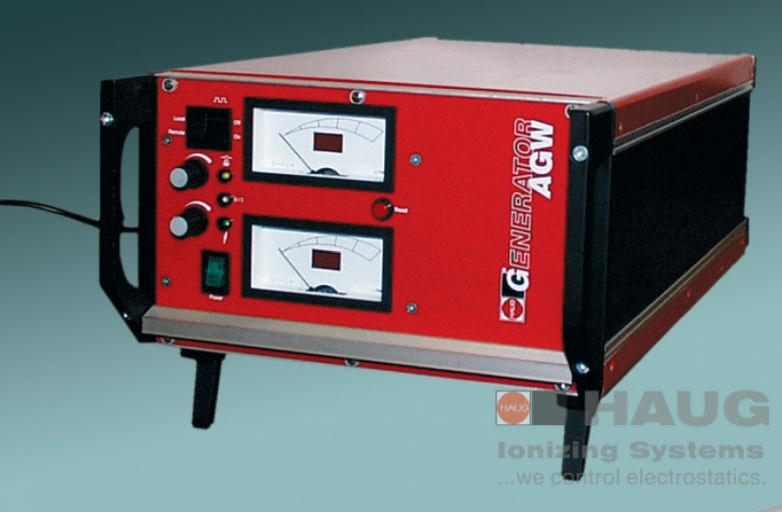

Haug - Aufladegenerator AGW
Aufladegenerator AGW


Clean Line Info
Die Clean Line kombiniert Reinigung und Ionisation der Innenraumluft.

Funktionsprinzip;
Ein Filter im Ansaugkanal binden Partikel aus der Innenraumluft. In der nachfolgenden Ionisation wird die Luft mit Ionen angereicht. Die ionisierte Luft begĂĽnstigt den Abbau von geruchsbildenden Aerosolen und Gasen der Innenraumluft. Von freien Radikalen geht zudem eine keimhemmende Wirkung aus.

►Ionisationsgeräte der Clean Line finden Sie hier.

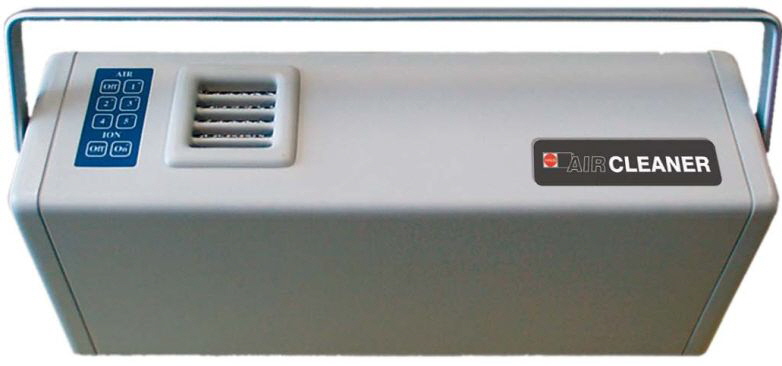

Haug - Clean Line Ionisationsgerät
Ionisationsgerät ACL


Test Line Info - HAUG Messen und PrĂĽfen
Die Firma HAUG bietet einfach zu bedienende Geräte zur Messung elektrischer Ladungen, Feldern und Potentialen sowie zur qualitativen Funktionsprüfung von
Entladenetzteilen und Ionisationsgeräten.

►Prüfgeräte aus der Test Line finden Sie hier.
►Messgeräte aus der Test Line finden Sie hier.
►Perforationszähler aus der Test Line finden Sie hier.

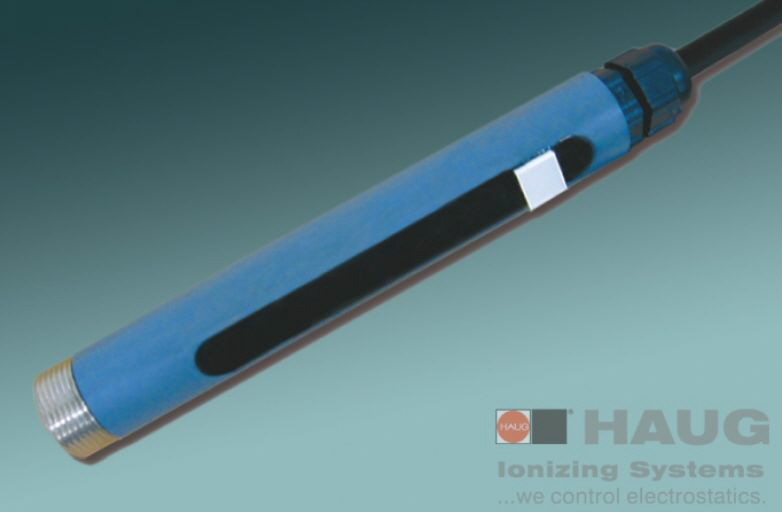

Haug - Prüfgerät HSM LED
Prüfgerät HSM LED


Downloads
HAUG bietet einen umfangreichen Downloadbereich mit Fachartikel und Sonderdrucken als pdf-Dateien an. Den Donwloadbereich finden Sie hier.


Was ist Elektrostatik?

Statische Elektrizität

Man versteht darunter eine ruhende elektrische Ladung. Statische Elektrizität kann in Nichtleitern oder in gegen die Erde isoliert aufgestellten Leitern auftreten.

Statische Elektrizität findet man auch in der Natur. Eine Wolke kann sich z.B. in einem Gewitter so stark statisch aufladen, dass es zu einer Entladung gegen die Erde kommt. Eine Entladung kann auch auftreten, wenn eine positiv und eine negativ geladene Wolke zusammentreffen. Diese Entladungsvorgänge nehmen wir als Blitze wahr..

Ionen
Ionisatoren erzeugen Ionen, also elektrisch geladene Atome und Moleküle. Bei einem elektrostatisch neutralen Atom ist die Zahl der Protonen im Atomkern identisch mit der Zahl der Elektronen in der Atomhülle. Bei einem Ion ist dagegen die Zahl der der Elektronen erhöht oder erniedrigt. Da die Elektronen die Träger der negativen Ladung sind, entsteht ein negatives Ion, wenn sich die Zahl der Elektronen in der Atomhülle vergrößert. Ein positives Ion hat ein oder mehrere Elektronen weniger als ein entsprechendes elektrisch neutrales Atom.

Haug Biel - Hochspannungsnetzteil
Hochspannungsnetzteil

Messung statischer Elektrizität
Statische Elektrizität kann man indirekt messen, indem man die von ihr ausgehenden Wirkungen registriert. Man benutzt heutzutage Feldstärkemessgeräte, die die Influenz- oder Modulationsmessmethode benutzen.

Diese Geräte arbeiten berührungslos und messen das elektrische Feld nach Betrag und Vorzeichen. Influenzmessgeräte messen Influenzladungen, die durch die Wirkung des elektrostatischen Feldes eines aufgeladenen Körpers erzeugt werden.

Entbehrlich fĂĽr die einen ...
Elektrostatische Ladung tritt bei vielen Produktionsprozessen als immenser Störfaktor auf: Insbesondere in der Papier- und Folienverarbeitung, in der Textil- sowie in der Kunststoffverarbeitenden Industrie verursachen unerwünschte Ladungen und statisch angezogene Staubpartikel Produktionsungenauigkeiten, hohe Ausschussquoten und Qualitätsverluste.

... unentbehrlich fĂĽr die anderen!
In einigen Produktionsabläufen wird dieser physikalische Prozess jedoch gezielt und  nutzbringend eingesetzt: Er ermöglicht z.B. das Verkleben unterschiedlichster Materialien oder verhindert beim Aufwickeln von Folien das Verschieben der Bahnen. Auch fĂĽr ein passgenaues Positionieren bedruckter Etiketten beim “In Mould Labelling” ist Aufladung die Grundvoraussetzung.

Wir haben die Lösung für beide!
HAUG-Ionisationssysteme messen,  neutralisieren oder  erzeugen elektrostatische Ladungen zuverlässig, hochwirksam und individuell nach Ihrem Bedarf.

Anwendungsgebiete
Kunststoffverarbeitende Industrie
Verpackungsindustrie
Grafische Industrie
Elektroindustrie
Glasindustrie
Textilindustrie u.v.a.


EletronenĂĽbertrittHaug - ElektronenĂĽbertritt
Haug - ElektronenĂĽbertritt Bild2









Bei einer Trennung der beiden Werkstücke vergrößert sich ihr Abstand um mehrere Größenordnungen. Die Kondensatorkapazität verringert sich entsprechend, und die Spannung steigt beträchtlich an (bis 10 kV und mehr), falls es nicht zu einem Ladungsausgleich kommt.

Trennung und Restladung
Haug - Trennung und RestladungHaug - Trennung und Restladung Bild2









Es handelt sich um ein Kontaktphänomen. So lässt sich auch der Einfluss der Reibung erklären, da die Reibung die Größe der Kontaktfläche beeinflusst.

Enstehung elektrostatischer Aufladungen
Ladungsverschiebungen enstehen durch den engen mechanischen Kontakt zweier, insbesondere hochiso- lierender Materialien. Heute liefert die Halbleiterphysik  folgende Theorie:  Bringt man zwei Materialien  in engen  mechanischen Kontakt, so kommt es innerhalb der gemeinsamen Grenzschicht aufgrund unterschiedlicher  Elektronenaustrittsarbeiten  zu einem  ElektronenĂĽbertritt.  An der  gemeinsamen  Grenzschicht ist  eine Spannung von wenigen Millivolt wirksam. Die Grenzschichten der beiden Materialien können als Plattenkondensator aufgefasst werden.

Ionisatoren
Ionisatoren erzeugen Ionen, also elektrisch geladene Atome und MolekĂĽle. Ionisiert  werden die gasförmigen  Luftbestandteile. Feste Teilchen und Wasserdampf in der Luft werden aufgeladen. Ionisatoren gibt es in vielen verschiedenen Bauformen. Am häufigsten werden stabförmige Ionisatoren verwendet.

Passive Ionisatoren
Passive Ionisatoren sind so aufgebaut, dass metallische Spitzen mit der Erde verbunden sind. Wird ein solcher Ionisator in die Nähe eines geladenen Materials gebracht, so wird in den Spitzen des Ionisators eine Corona-Entladung induziert, die wiederum Ionen erzeugt. Die Wirkung von passiven Ionisatoren ist beschränkt. Sie werden in der Regel nur in Verbindung mit aktiven Ionisatoren eingesetzt.

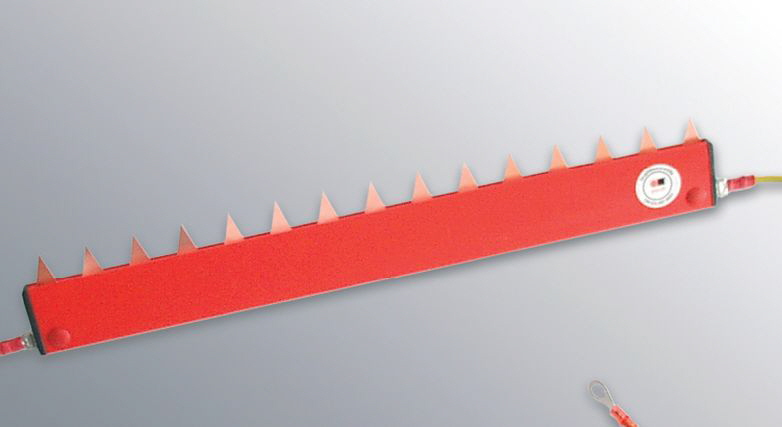

Haug Biel - Passiver Ionisator
Passiver Ionisator

Aktive Ionisatoren
Aktive Ionisatoren werden nach verschiedenen Bauprinzipien hergestellt. Am häufigsten  werden Wechselspannungsgeräte eingesetzt. Die Spannungserzeu- ger der Firma HAUG arbeiten mit Netzfrequenz (50 – 60 Hz) und generieren eine Spannung von ca. 7 – 8 kV.

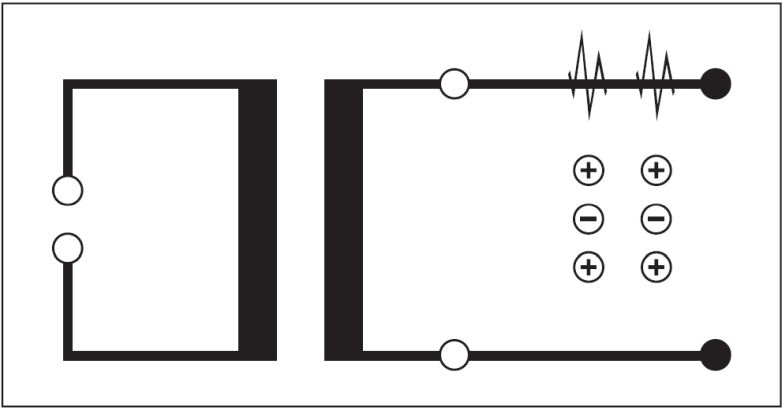

Haug Biel - Prinzip eines aktiven Ionisators
Prinzip eines aktiven Ionisators

Bei Ionisationsstäben liegt die Hochspannung an vielen Spitzen an. Bei HAUG-Ionisationsstäben  sind die Spitzen nicht direkt  mit der Hochspannung verbunden; sie sind vielmehr galvanisch von ihr getrennt. Dadurch sind die Ionisationsstäbe berĂĽhrungssicher. An jeder Spitze werden im Takt der Netzfrequenz positive und negative Ionen erzeugt, und zwar in der positiven Halbwelle der Wechselspannung positive Ionen und in der negativen Halbwelle negative Ionen. Diese Ionen neutralisieren Ladungen, die sich auf einem Material unterhalb des Ionisationsstabes befinden, da die Ionen von Ladungen entgegengesetzter Polarität angezogen werden. Ăśberzählige  Ionen flieĂźen ĂĽber den  Mantel des Stabes an die Erde ab. Somit können keine unerwĂĽnschten Ladungen aufgebracht werden. Ein aktiver Ionisator der beschriebenen Bauart ist also selbstregelnd.

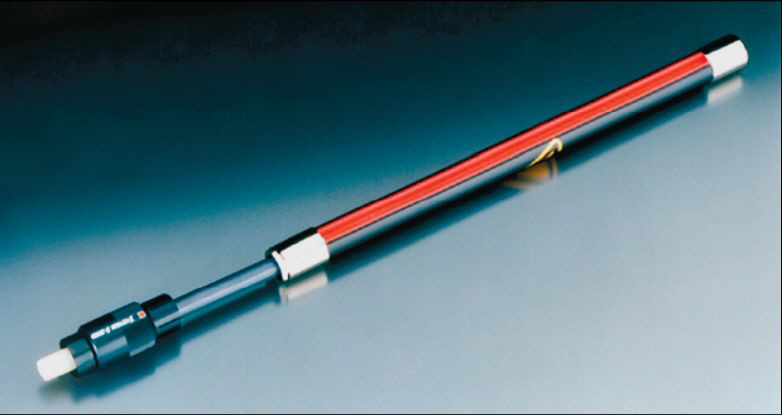

Haug Biel - Ionisationsstab
Ionisationsstab (aktiv)

Aktive Ionisatoren mit LuftunterstĂĽtzung
Ionisatoren der im vorhergehenden Abschnitt beschriebenen Bauart haben einen systembedingten Nachteil; ihre Reichweite ist relativ eng eingeschränkt und liegt bei 10 mm bis ca. 50 mm. Da Ionen beider Polarität erzeugt werden, rekombinieren  die generierten  Ionen in einer  gewissen Entfernung  vom Ionisator. Die Ionen werden also in einer größeren Distanz neutralisiert. Dieses Phänomen kann verringert werden, indem man die Ionen mit Druckluft vom Ionisator wegbefördert. Auf diese Art kann der Wirkbereich eines Ionisators auf bis zu maximal ca. 700 mm vergrößert werden.

Druckluft wird vor allem dann eigesetzt, wenn eine Oberfläche zu reinigen ist. Die ionisierte, komprimierte Luft löst besonders wirkungsvoll Staub- und Schmutzpartikel. Die Ionisation hebt dabei die elektrostatischen Bindungskräfte zwischen den Partikeln und der Oberfläche auf.

HAUG bietet Ionisatoren mit Luftunterstützung in vielerlei Bauformen an. Es gibt ringförmige Ionisatoren für Handbetrieb und für den stationären Einbau. Stabförmige Ionisatoren können durch eine Blasluftleiste ergänzt werden, oder man kombiniert sie mit einem Rohr, das mit Düsen versehen ist.

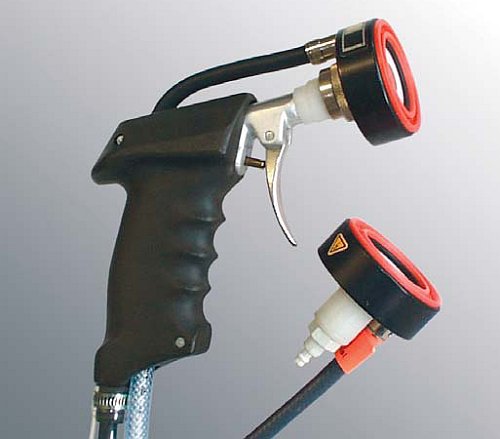

Haug - Ringionisator für Handbetrieb, stationären Einbau


Luftreiniger Air Cleaner - transportabler Luftreiniger fĂĽr den professionellen Einsatz

Der Air Cleaner ist ein transportabler Luftreiniger für den professionellen Einsatz. Er reduziert den Anteil an freien Partikeln und Schwebeteilchen in der Raumluft und reichert diese mit negativen Ionen an. Besonders in Gebieten mit einer hoher Feinstaubbelastung ermöglicht der Air Cleaner eine deutlichen Verbesserung der Luftqualität.

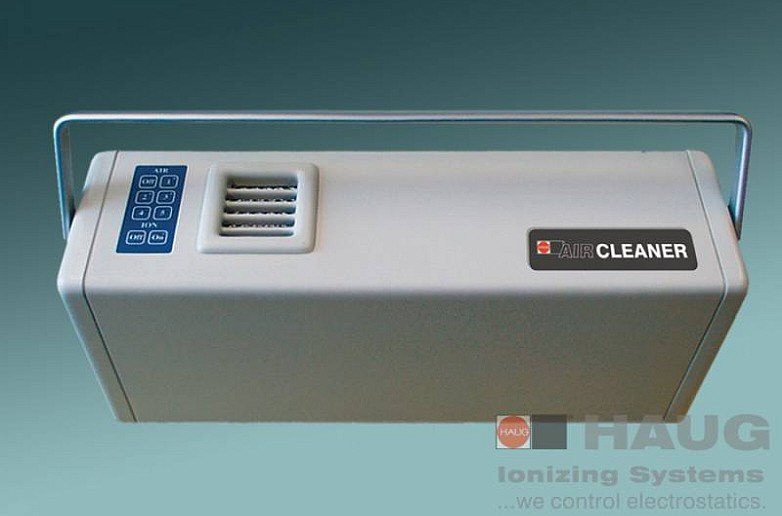

Haug - Air Cleaner

Ausgangssituation
Raumluft kann in Folge von Prozess- und Arbeitsschritten verunreinigt werden oder, wie es in Ballungszentren häufig der Fall ist, erhöht mit Partikeln belastet sein. Wenn eine gesonderte LĂĽftungsanlage nicht notwendig, eine Luftverbesserung dennoch gewĂĽnscht ist, kann der Air Cleaner eingesetzt werden. Er verbessert ohne Montageaufwand und zusätzliche Luftschläuche die Luftqualität – diese ist die beste Vorraussetzung fĂĽr Wohlbefinden, Konzentration und Gesundheit von Mitarbeitern, Angestellten und Kunden.

Funktionsprinzip
Die Raumluft wird durch den HAUG Air Cleaner in einem mehrstufigen Prozess aufbereitet. Ăśber einen RadiallĂĽfter wird die Raumluft durch einen groĂźflächigen Lufteinlass an der Gehäuseseite angesaugt. Die Drehzahl des RadiallĂĽfters kann in fĂĽnf Stufen geregelt werden – vom geräuscharmen Betrieb bei 36 dB(A) mit 20 mÂł/h Luftumwälzung bis hin zu einem maximalen Luftdurchsatz von 85 mÂł/h bei 59 dB(A).

Ein groĂźvolumiger Feinstaubfilter entfernt Partikel und Schwebeteilchen größer als 0,4 µm mit einem Wirkungsgrad von ĂĽber 95 % aus der angesaugten Luft 1).

Im letzten Schritt reichert eine wartungsfreie Ionisationseinheit die ausströmende Luft mit negativen Ionen (Anionen) an. Diese sog. "freien Radikale" begĂĽnstigen den Abbau von geruchsbildenden Aerosolen und Gasen in der Raumluft und haben zudem eine keimhemmende Wirkung.

GroĂźe Strömungsquerschnitte im Air Cleaner erlauben einen Luftdurchfluss mit geringer Geräuschentwicklung – gepaart mit einem RadiallĂĽfter, ermöglicht dies einen leisen Betrieb auf niedriger Leistungsstufe.

1) BlĂĽtenstaub & Pollen, Tabakrauch, Keime und Bakterien auf Wirtpartikeln

Haug - Air Cleaner, Bedienfeld
Air Cleaner, Bedienfeld

Eigenschaften
• Flexible Aufstellung ohne Montageaufwand
• Leichter Transport durch großen Tragebügel
• Leiser Betrieb durch regelbaren Radiallüfter
• Geringer Energieverbrauch auf kleinster Leistungsstufe
• Wartungsarm dank großvolumigen Feinstaubfilter (HEPA)
• Gerät ist für Dauerbetrieb konzipert

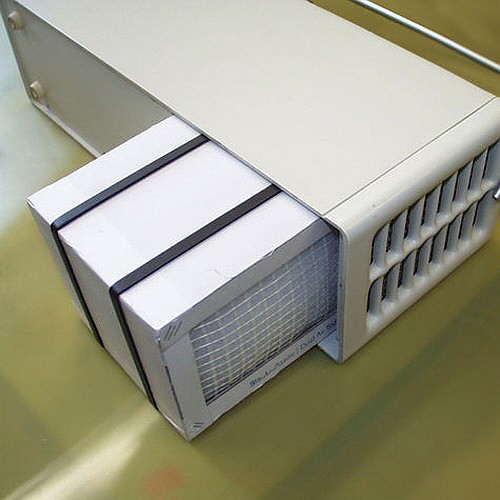

Haug - Air Cleaner Feinstaubfilter
Air Cleaner Feinstaubfilter

Anwendungsbereiche
Der HAUG Air Cleaner kann in Produktions-, Arbeits-, Lager- oder Verkaufsräumen, Büros oder Laboren, Wohn- und Schlafräumen usw. aufgestellt werden um

• Verunreinigungen in industriellen Prozess- und Arbeitsschritten zu senken
• Aerosole und Gerüche beim Abfüllen oder Lagern zu reduzieren
• die Luftqualität zu verbessern

Der Air Cleaner ist fĂĽr den wartungsfreien Dauerbetrieb konzipiert – lediglich der Feinstaubfilter muss gewechselt werden.

Air Cleaner II

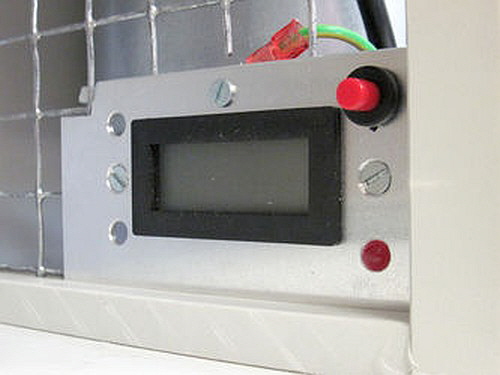

In der Version Air Cleaner II ist das Gerät mit einem Betriebsstundenzähler ausgestattet. Eine optische und akustische Anzeige weisen auf einen notwendigen Filterwechsel (durch den Benutzer) hin.

Haug - Air Cleaner Betriebsstundenzähler

Produktlink
Mehr Informationen finden Sie hier.


Luftionisationspistole Accu Jet Fan

Der Accu Jet Fan ermöglicht elektrostatische Neutralisation in einer einzigartigen Mobilität: Weder separates Entladenetzteil, noch Steckdose oder Luftanschluss sind notwendig - im Accu Jet Fan ist alles integriert. Mit dem Accu Jet Fan beseitigen Sie in einem Arbeitsgang elektrostatische Ladungen und anhaftende Partikel von Oberflächen.

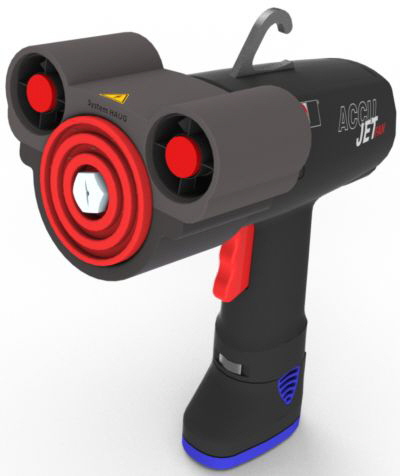

Haug - Luftionisationspistole Accu Jet Fan

Der Accu Jet Fan hat eine akkubetriebene Hochspannungserzeugung. Am lonisationskopf sind zwei LĂĽfter montiert, die einen permanenten Luftstrom von ca. 2.2 m/s erzeugen. Ăśber den Pistolenhebel werden lonisation und Luftstrom zeitgleich ein- oder abgeschaltet. Zwei Kontrolleuchten signalisieren den Zustand der Hochspannungseinheit und die Ladung des Li-Ionen-Akkus.

Eigenschaften
• Hohe Mobilität - weder Druckluft- noch Stromversorgung notwendig
• Einfache Handhabung
• Wechselbare Akkus ermöglichten nahezu unterbrechungsfreies Arbeiten


ProduktĂĽbersicht

FĂĽr mehr Informationen bitte auf die untenstehenden Links klicken:

Besuchen Sie uns auf der Fakuma. Wir freuen uns auf Ihren Besuch an unserem Stand:
Stand A1 / Stand 1011

HAUG BIEL - LogoHaug Biel AG
J. Renfer-Strasse 60
2504 Biel

Tel. 032 344 96 96
Fax 032 344 96 97

info@haug-biel.ch
www.haug.swiss
http://shop.haug.de
