Prozesssichere Kunststoffbearbeitung mit Keramikwerkzeugen

BranchenĂĽbersicht >>>

Toolfinder >>>

Engineering >>>

Produkt-News >>>


Die auf prozessoptimierte Präzisionswerkzeuge für die zerspanende Fertigung spezialisierte Hufschmied Zerspanungssysteme GmbH stellt vom 19. bis 26. Oktober auf der K 2022 aus. Am Stand A93 in Halle 3 der Messe Düsseldorf informiert Hufschmied über die neuesten Fortschritte bei der Bearbeitung von Kunststoff- und Faserverbundmaterialien. Highlight ist ein keramisches Werkzeug mit einer bisher unerreichten Schneidenhaltigkeit und Effizienz.

„Gratfrei bearbeitete Duroplaste, Thermoplastzerspanung ohne Aufschmelzen, saubere Schnitte durch Elastomere, Kompositbearbeitung ohne Delamination – wir haben Lösungen fĂĽr die Herausforderungen, auf die man in der Branche bei der spanenden Bearbeitung trifft“, sagt Ralph Hufschmied, GeschäftsfĂĽhrer der Hufschmied Zerspanungssysteme GmbH. „Wir freuen uns, gleich drei Neuentwicklungen vorstellen zu können. Vorweg: Wer bei Keramik als Schneidstoff ausschlieĂźlich an Wendeschneidplatten fĂĽr die Metallbearbeitung denkt, wird ĂĽberrascht sein.“

Die Nutzung von Keramiken scheiterte im Kunststoff- und Leichtmetallbereich bislang an der Schneidenhaltigkeit der Werkzeuge. Konsequente Weiterentwicklung haben bei Hufschmied zu einer neuen Fräser-Generation geführt: CERA402 und CERA452. Gegenüber herkömmlichen Hartmetall-Werkzeugen halbiert sich die Bearbeitungszeit, ohne dass man Einschränkungen bei Standzeit oder Qualität des Bauteils hinnehmen muss.

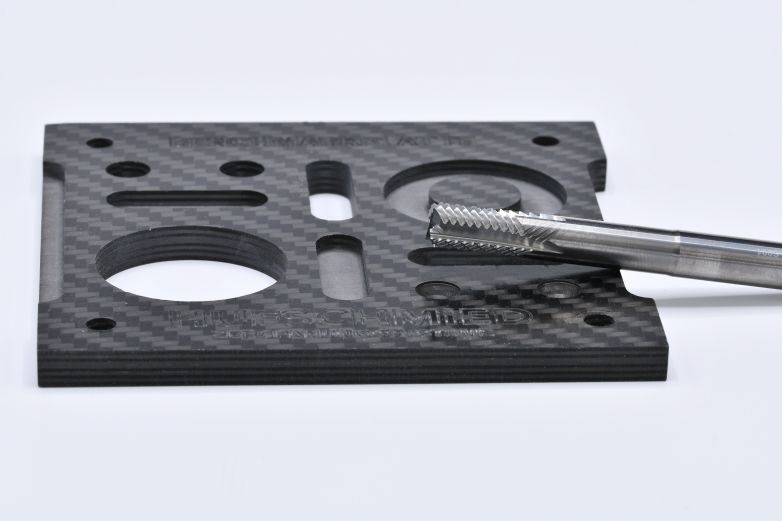

Hufschmied TREX 194-WD
TREX® 194-WD beiĂźt sich sauber durch GFK und CFK

Saubere Kanten an GFK-Werkstoffen
Die neuen TREX® 194-WD und 195-WD aus VHM und der CERA196-WD aus Keramik bieten bei der Bearbeitung von Glasfaserkomposit deutliche Vorteile in Sachen Standzeit, Bearbeitungsgeschwindigkeit und Einsatzmöglichkeiten gegenĂĽber den bisher oft eingesetzten teuren PKD-Werkzeugen. Durch die patentierte TREX®-Geometrie werden Glasfasern glatt und sauber geschnitten. Die FaserbĂĽndel lassen sich durch die wechselnde Schälschnittgeometrie sowohl längs als auch quer zur Webrichtung glatt im Matrixverbund abschneiden.

TecShark®-Klinge fĂĽr Kunststoffbeschnitt
Vielen Anwendern sind die anfallenden Späne im Werkstattbereich ein Dorn im Auge – die ultraschallunterstĂĽtzte Schneidtechnologie ist eine Alternative. Hufschmied hat dafĂĽr eine spezielle Schneidklinge entwickelt, die bis zu 5 mm dicke Kunststoffmaterialien ohne Späne trennen kann. Die neue TecShark®-Klinge TSK 1.15.2.001-G3 ist einschneidig geschliffen und erlaubt durch ihre Form auch das Abtrennen in Bereichen von bis zu 10 mm Radius.

Die Klinge kann zum Beschnitt von trockenen Geweben oder Gelegen von GFK- und CFK-Materialien und Trennen von Plattenmaterialien beim Thermoformprozess sowie zum Trennen von AngĂĽssen beim SpritzgieĂźen eingesetzt werden.


ONE CUT AHEAD
Hufschmied Zerspanungssysteme verfügt über 30 Jahre Erfahrung in der Entwicklung und Fertigung von prozessoptimierten, materialbezogenen Werkzeugen. Unsere Stärke ist es, unsere Kunden in ihrem Bestreben zum bestmöglichen Fertigungsprozess zu beraten und die Prozesse mit Werkzeugen, wie Fräsern und Bohren, von höchster Präzision partnerschaftlich zu optimieren.

Hufschmied Zerspanungssysteme - ONE CUT AHEAD

Dabei geht es nicht nur um die reine Werkzeuggeometrie, sondern wir beraten, entwickeln, programmieren, schulen und nehmen mit unseren Kunden nicht nur Werkzeuge in Betrieb, sondern wir etablieren deutlich effizientere Prozesse nicht nur auf den Maschinen, sondern auch in der Denkweise unserer Kunden.

Das Know-how von Hufschmied resultiert aus einer Vielzahl erfolgreicher gelöster Bearbeitungsaufgaben. Unser Ziel sind möglichst niedrige Prozesskosten und ein minimaler Nachbearbeitungsbedarf. Es ist unser Anspruch, beratungsintensive und schwer kopierbare High-End-Lösungen zu entwickeln, die sich durch ein optimales Kosten-Nutzen-Verhältnis auszeichnen.

Wir produzieren unsere werkstoffoptimierten Werkzeuge auf modernsten Fertigungseinrichtungen selbst und wir sichern die Qualität mit hochpräzisen 3D-Messmaschinen der neuesten Generation. Im Dialog mit Hochschulen, Maschinenbauern und Kunden treiben wir die Entwicklung hochwertiger prozessoptimierter Werkzeuge weiter voran.

Die Hufschmied Zerspanungssysteme GmbH hat ihren Internetauftritt www.hufschmied.net modernisiert und zusätzliche Funktionen und Services fĂĽr Kunden und Interessenten integriert. Neben einer stärkeren Ausrichtung auf branchentypische Herausforderungen gehört der „Toolfinder“ zu den wichtigsten Neuerungen. Anhand der zu bearbeitenden Werkstoffe, der Aufgaben und Parameter fĂĽhrt einen das System durch den umfangreichen Hufschmied-Werkzeugkatalog zum richtigen Spezialwerkzeug.


BranchenĂĽbersicht

Automotive

Die Zeiten, als PKWs, LKWs und Motorräder nur Leistung und Design bieten sollten, sind lange vorbei. Kaum eine Industrie steht heute unter so hohem Innovationsdruck wie die Automotive-Industrie. „Energieeffizienz“ ist die zentrale Forderung. Immer noch kleiner, leichter, stabiler bedeutet das fĂĽr jedes einzelne Bauteil. Hufschmied kennt diese Anforderungen und die ganz besondere Dynamik – seit Jahrzehnten. Gemeinsam mit Ihnen erforschen wir innovative, leichte Materialien, hocheffiziente CAD/CAM-Prozesse, Hochgeschwindigkeit-Bearbeitung und die dafĂĽr optimierten Werkzeuge. Damit Sie immer wieder beweisen können, dass Ingenieurskunst eine Kunst ist: Was gestern noch undenkbar war, rollt morgen vom Band.

Hufschmied Zerspanungssysteme - Automotive


Hufschmied Zerspanungssysteme - 194 195 – T-Rex
Branchenbrenner
194/ 195 – T-Rex
Automotive Exterior

• Delaminationsfreie Schnittkanten im CFK und GFK
• Höchste Standzeiten durch abgestimmte Diamantschichten (DIP®)
• Höchste Vorschübe ohne Qualitätsverlust
• Höchste Abriebfestigkeit
• Absplitterungsfreie Bearbeitung auch bei losen Deck- und Bodenschichten
• Spezielle Verzahnungstypen auch für Thermoplast, CFK-, GFK-Werkstoffe verfügbar
• Durch die Schälgeometrie werden Späne erzeugt, die leicht absaugbar und damit auch für
  stromsparende Absauganlagen geeignet sind

→T-Rex Werkzeuge reduzieren die Fertigungskosten um mindestens 35% im CFK und GFK

â–şMehr Informationen finden Sie hier.


Flugzeugbau

Economy bei den Kosten, First Class im Einsatz. Hufschmied kennt die besonderen Anforderungen in der Flugzeugindustrie. Seit vielen Jahren helfen wir Ingenieuren durch unser umfangreiches Know-How, anspruchsvolle Konzepte im Leichtbau zu realisieren. Ob es um neue und immer leichtere Strukturbauteile im Flugzeugbau geht, oder um neue Composite-Materialien aus FVT, FVT-Thermoplast oder Natur-FVK in Verbindung mit Titan oder Aluminium, die heute bei Strukturbauteilen und Innenausbau zum Einsatz kommen. Wir finden die optimalen Prozesse, alle Komponenten perfekt und effizient zu bearbeiten. Wir sind an Bord, um Mobilität, Umwelt und Wirtschaftlichkeit in Einklang zu bringen.

Hufschmied Zerspanungssysteme - Flugzeugbau


Hufschmied Zerspanungssysteme - FB172 174Branchenbrenner
FB172/ 174
Fiber Drill – CFK-Bohren


• Delaminationsfreie Bohrungen am Ein- und Austritt
• One-Shot-Bearbeitung bis Passung H7 möglich
• Kraftreduzierende Ausspitzung führt zu geringen Temperaturen und höchsten Bohrungsqualitäten
• Werkzeuggeometrie ist sowohl CNC-Maschien, auf Robotern und auf handgeführten Maschinen
...einsetzbar und spart damit Qualifizierungsaufwände
• Kostenreduzierung mit jeder Bohrung durch lange Standzeiten in optimaler Qualität

→Ca. 30% höhere Bearbeitungsgeschwindigkeit

â–şMehr Informationen finden Sie hier.


Medizintechnik

Implantate. Chirurgische Instrumente. Medizinische Apparate. Der rasante Fortschritt in der Medizintechnik lässt Ärzte und Patienten träumen. Hufschmied hilft mit Leidenschaft, diese Träume wahr werden zu lassen. Wir begleiten die Medizintechnik in der Erforschung innovativer kompatibler Materialien und Prozesse. Dann liefern wir materialindividuelle Zerspanungswerkzeuge für die Bearbeitung von Werkstücken in höchster Perfektion. Technik soll dem Menschen dienen. Und wenn sie ihm hilft, Selbständigkeit, Bewegungsfähigkeit und taktile Wahrnehmung wieder zu gewinnen, wird sie diesem Anspruch gerecht. Schön, dass Hightech so emotional sein kann.

Hufschmied Zerspanungssysteme - Medizintechnik


Hufschmied Zerspanungssysteme - 95PEBranchenbrenner
95PE
Universal-Line – Kunststoff


• Höchste Oberflächengüten beim Schlichten von Gleitflächen speziell in UHM/PE
• Hohe Vorschübe durch spezielle Schneidengeometrie gerade im Zentrum
• Gratfreie und damit nacharbeitsfreie Bearbeitung
• Mikrostrukturierte Schneidkanten führen zu gleichmäßig niedriger Oberflächenrauheit

→Kostensenkung durch Nachbearbeitungsfreiheit und Steigerung der Bearbeitungsgeschwindigkeit

â–şMehr Informationen finden Sie hier.


Werkzeug- & Formenbau

Die Herstellung im Werkzeug- und Formenbau unterliegt ständig steigenden Erwartungen an Effizienz und Qualität. Hufschmied kennt die Anforderungen und kann Sie ideal unterstĂĽtzen: Mit einem einzigartigen Komplettangebot an Werkzeugen fĂĽr alle wichtigen Materialien wie Graphit, Kupfer oder harte Stähle. Und mit dem Know-how, Bearbeitungszeiten gegenĂĽber konventionellen Prozessen bis zu 50% zu senken. Die Herstellung der Werkzeuge und Formen im Hufschmied Time-Saving-Prozess schlieĂźt auch die Programmierung und die Schulung der Mitarbeiter vor Ort mit ein. So liefern wir das Komplettpaket zur Senkung der „Cost per Part“ im Gesamten. Intelligente ProzessfĂĽhrung, hohe Standzeiten und Präzision fĂĽr hochgenaue Bauteile – so geht Erfolg in Serie.

Hufschmied Zerspanungssysteme - Werkzeug- & Formenbau


Hufschmied Zerspanungssysteme - 394GRBranchenbrenner
394GR
Graftor® – Graphit

• Schruppen und Schlichten mit nur einem Werkzeug
• Schälschalenschnittgeometrie verdoppelt das mögliche Zeitspanungsvolumen womit kleinere
...Werkzeuge auch beim Schruppen und Vor-Schlichten eingesetzt werden können
• Durch kleinere Werkzeuge können Werkzeugwechsel eingespart werden
• 3-fache Standzeit durch vier Kompressionsschälschneiden
• Nanokristalline Diamantschicht DIP® vermeidet Anhaftungen von GraphitrĂĽckständen an den
  Schneidkanten
• Pro Elektrode werden deutlich weniger verschiedene Werkzeugdurchmesser benötigt
• Kompressionsschnitt sorgt für minimalen Schnittdruck um filigrane Strukturen in kürzester Zeit heraus-
...arbeiten zu können
• Höchste Lieferfähigkeit durch Produktion und Lagerhaltung in Deutschland

→Enorme Kosteneinsparung von mindestens 50%
→Enorme Zeitersparnis bei der Bearbeitung

â–şMehr Informationen finden Sie hier.


Energie

Großwindkraftanlagen sind Anlagen, an die höchste Anforderungen im Hinblick auf Stabilität, Präzision und Zuverlässigkeit gestellt werden. Geht es bei den Rotoren und der Konstruktion der Außenhülle um möglichst leichte, maßhaltige und stabile Konstruktionen, kommt es bei Bauteilen im Inneren der Anlagen genauso auf die Widerstandsfähigkeit bei extremer Temperaturentwicklung an. Hufschmied bietet die optimierten Werkzeuge für hochgenaue Zerspanprozesse aller eingesetzten Werkstoffe.

Hufschmied Zerspanungssysteme - Energie


Branchenbrenner
178PW
Fibercracker Honeycomb


• Höchste Oberflächenqualität durch abgestimmte Verzahnungstypen auf die Vorzugskraftrichtung der
...Honeycombs
• Hohe Standzeiten durch mikrostrukturierte Schneidkanten für hohe Schneidhaltigkeit
• Hohe Vorschübe garantieren ressourceneffiziente Prozesse, bei einfach abzusaugenden gleichmäßigen
...Spänen
• Niedriger Schnittdruck vermeidet Konturverzerrungen und ermöglicht kosteneffiziente Aufspannungen
• Auch die Herstellung von 3D-Konturen ist mit diesen Verzahnungsgeometrien problemlos möglich

â–şMehr Informationen finden Sie hier.


Freizeit

Von der Rennyacht über Helme und Protektoren bis zur Sportbrille: Sportgeräte, Equipment und Accessoires sind längst zu High-Tech-Produkten geworden. Innovative Composite- und Kunststoff-Materialien ermöglichen immer leichtere und stabilere Konstruktionen. Sie geben mehr Sicherheit und sorgen für das Plus an Tragekomfort. Hufschmied begleitet und fördert die Fortschritte. Mit einzigartigem Bearbeitungswissen und unserem Hufschmied Engineering Center, in dem wir gemeinsam mit Ihnen an den Materialien der Zukunft und ihrer Zerspanung forschen.

Hufschmied Zerspanungssysteme - Freizeit


Hufschmied Zerspanungssysteme - 068HOBranchenbrenner
068HO
HEXACUT® - GFK


• Höchste Schnittkantenqualität ohne Delamination, Absplitterungen und Faserausrisse auch bei dünnen
...Materialien bzw. bei hohen VorschĂĽben
• Spezielle Werkzeuggeometrie auch für Organobleche geeignet
• Angepasste Diamantbeschichtung DIP® fĂĽr höchste Standzeiten in GFK

→Geringe Kosten durch nachbearbeitungsfreie Bearbeitung

â–şMehr Informationen finden Sie hier.


Modellbau

Design-Studios und Entwicklungsabteilungen der Industrie sind die Traumfabriken, in denen Tag fĂĽr Tag ein StĂĽck Zukunft entsteht. Hufschmied unterstĂĽtzt Industrie-Designer und Ingenieure dabei, ihre Gestaltungs- und funktionalen Konzepte zu ĂĽberprĂĽfen. Ob Industriemodell, Prototyp, Messemodell, Automotive- oder Funktionsmodelle: FĂĽr alle Prozesse und Werkstoffe gibt es spezialisierte Werkzeuge von Hufschmied. FĂĽr Modelle in erstklassiger Qualität, und meistens sehr viel kĂĽrzere Bearbeitungsprozesse. Unsere BlockBuster und ClayStar® Serien sind mehr als Werkzeuge: Sie sind ein ganzheitlicher Prozess, der konsequent der Idee folgt: vom Gedanken bis zum Modell in möglichst kurzer Zeit. So beschleunigen wir Innovationszyklen und machen Träume fĂĽr unsere Kunden schnell greifbar nah.

Hufschmied Zerspanungssysteme - Modellbau


Hufschmied Zerspanungssysteme - 394ROBranchenbrenner
394RO
BlockBuster – Blockmaterial


• Höchste VorschĂĽbe bis zu Fräsgeschwindigkeit „G0“ ohne Qualitätsverlust
• Gleichmäßig große Späne durch patentierte Schälschnittgeometrie erleichtert das Absaugen
• Spezielle Verzahnungstypen auch für Thermoplast, CFK-, GFK-Werkstoffe verfügbar
• Schälschnittgeometrie garantiert höchstes Zeitspanungsvolumen
• Höchste Prozess-Stabilität für filigrane Strukturen durch Kompressionsschneiden
• Eine Werkzeuggeometrie für Schruppen und Schlichten

→50% schneller zum fertigen Modell

â–şMehr Informationen finden Sie hier.


Dental

Damit Menschen ein Leben lang gut Lachen haben und sich beschwerdefrei ernähren können, ist neben dem ärztlichen Wissen heute auch CAD/CAM-Technologie und automatisierte Präzision gefragt. Im Wettbewerb um die bestmögliche Patientenversorgung zu ermöglichen geht es um innovative, haltbare und kompatible Materialien. Und darum, diese ohne jede Toleranz passgenau zu verarbeiten. Hufschmied bietet das Prozesswissen und die präzisen Zerspanwerkzeuge für die verschiedensten Kombinationen aus Maschinen und Materialien, wie sie zur Bearbeitung von Kronen, Inlays, Onlays und Veneers zum Einsatz kommen. Wir wissen: Zähne sind Präzisionswerkzeuge. Nur wenn die Versorgung perfekt ist, sind sie wirklich gut.


Hufschmied Zerspanungssysteme - Dental


Hufschmied Zerspanungssysteme - 394GRMDT-R
Branchenbrenner
394GRMDT-R
Zirkonator® – Zirkon


• Nahezu schwingungsfreie Bearbeitung von Zirkon durch patentierten Kompressionsschnitt
• Höchste Standzeit durch vierschneidige Schälschnitt-Geometrie
• Nanokristalline Diamantschicht vermeidet Zirkonanhaftungen im Spankanal
• Durch die Schälgeometrie werden Späne erzeugt, die leicht absaugbar und damit auch für
  stromsparende Absauganlagen geeignet sind

→Kürzerst mögliche Bearbeitungszeiten unter 5 Minuten pro Käppchen durch verdoppelte Zustellungen

â–şMehr Informationen finden Sie hier.


Werbemittel

Kunststoffe sind leicht, stabil und besonders gut formbar. Anspruchsvolle Formen und beeindruckende visuelle Effekte lassen sich mit ihnen realisieren. Bei der Herstellung von Werbemitteln geht es darum immer auch um die bestmögliche Bearbeitung moderner Kunststoffe. Von Hufschmied erhalten Sie die materialoptimierten Werkzeuge, mit denen das hoch präzise und gleichzeitig wirtschaftlich gelingt. Vom Leuchtschriftzug an der Fassade ĂĽber das Display fĂĽr den Showroom bis hin zum Thekenaufsteller am Point of Sale. Klare Schnittkanten ohne Fräsriefen oder matte Kanten die wie gestrahlt wirken, sparen auf jeden Fall viel Aufwand beim anschlieĂźenden Polieren oder Schleifen – lassen Sie sich von den Kunststoffbearbeitungswerkzeugen ĂĽberzeugen.

Hufschmied Zerspanungssysteme - Werbemittel


Hufschmied Zerspanungssysteme - 110FPRVBranchenbrenner
110FPRV
Raven – Fräsen per Plex.


• „Glasklare“ Bearbeitung von PMMA, Werkstoffen und PC ohne polieren oder flammen
• Speziell abgestimmte Spitzengeometrie schützt die Aufspannplatte vor frühzeitiger Abnutzung
• Schruppen und Schlichten der Schneidkante mit nur einem Werkzeug
• Niedrige Zerspanungstemperatur schützt die Schneidkante vor Eintrüben
• Höchste Standzeiten durch speziell entwickelte Hartmetalle und mikrostrukturierte Schneidkanten

→Per Plex Werkzeuge sind die Benchmark in der Plexiglas-Bearbeitung von Werbemitteln wie
Leuchtbuchstaben

â–şMehr Informationen finden Sie hier.


Maschinenbau

Von A wie Abfüllanlage bis Z wie Zapfsäule: Im Maschinenbau gibt es unzählige Einsatzbereiche und vielseitige Aufgaben für moderne Composites und innovative Kunststoffe. Sie meistern Anforderungen, die kein anderes Material erfüllen kann. Und richtig bearbeitet, erledigen die Werkstoffe ihre Aufgaben extrem zuverlässig, dauerhaft und schnell.

Hufschmied Zerspanungssysteme - Maschinenbau


Hufschmied Zerspanungssysteme - HC402Branchenbrenner
HC402
Proto-Line – Duroplast

• Mikrostrukturierte Schneidkanten ergeben höchste Oberflächengüten bei gleichzeitig hohen
  VorschĂĽben
• Speziell abgestimmtes Hartmetall vermeidet Aufbauschneidenbildungen
• Poliergeschliffene Spannuten erzeugen eine hohe Spanflussgeschwindigkeit und vermeidet Spänestau
• Niedrige Zerspanungstemperaturen hatten die Werkstücke spanungsfrei und Machen anschließende
..Tempervorgänge überflüssig

â–şMehr Informationen finden Sie hier.


SonicShark®

FĂĽr die prozessbegleitende Qualitätskontrolle in der zerspanenden Bearbeitung haben wir die neuartige Technik SonicShark® entwickelt. Mit Hilfe von Körperschallsensoren und einer lernfähigen KI erkennt das System Anomalien in Produktionsprozessen, identifiziert Material-Inhomogenitäten und „hört“ beginnenden WerkzeugverschleiĂź. Durch die bearbeitungsbegleitende Inline-Kontrolle spart SonicShark® Zeit und Kosten in der Qualitätssicherung und ermöglicht eine effizientere Werkzeugnutzung sowie eine vorausschauende Wartung (Predictive Maintenance).

Seien auch Sie ein Vorreiter in Sachen Digitale Transformation mit KI-betriebener Inline Prozesskontrolle von Hufschmied!

â–şMehr Informationen zu unserem SonicShark® finden Sie hier.

Hufschmied Zerspanungssysteme - SonicShark


Toolfinder

Hufschmied Zerspanungssysteme GmbH hat ihren Internetauftritt modernisiert und zusätzliche Funktionen und Services fĂĽr Kunden und Interessenten integriert. Neben einer stärkeren Ausrichtung auf branchentypische Herausforderungen gehört der ‘Toolfinder’ zu den wichtigsten Neuerungen. Das System fĂĽhrt anhand zu bearbeitender Werkstoffe, Aufgaben und Parameter durch den umfangreichen Hufschmied-Werkzeugkatalog zum richtigen Spezialwerkzeug.

â–şMehr Informationen zum Toolfinder finden Sie hier.

Hufschmied Zerspanungssysteme - Toolfinder


Mit dem Schnittdatenrechner kann der Kunde bereits bei der Werkzeugauswahl auf seinen Prozess eingehen und die passenden Schnittdaten ermitteln.

â–şMehr Informationen zum Schnittdatenrechner finden Sie hier.

Hufschmied Zerspanungssysteme - Schnittdatenrechner


Engineering

ENGINEERING CENTER BOBINGEN – Ihr Profit Center

Standardwerkzeuge und -prozesse haben enge Grenzen. Wer moderne Werkstoffe schonender und zugleich schneller, präziser und mit weniger Bearbeitungsschritten zerspanen will, braucht werkstoffoptimierte Werkzeuge und Prozesse. Um alle Stellschrauben nutzen zu können, haben wir ein eigenes Kompetenzzentrum geschaffen: unser Engineering Center in Bobingen. Hier haben wir nicht nur unsere hochwertigen Engineering Tools, Messgeräte und erfahrenen Spezialisten zusammengebracht. Wir haben im Engineering Center auch viele Werkzeugmaschinen im Einsatz, um alle wichtigen Parameter aus den Prozessen unserer Kunden nachbilden, analysieren und optimieren können. Die Ziele: Kürzere Durchlaufzeiten, bessere Ergebnisse, niedrigere Kosten. Und das ohne in die laufenden Bearbeitungsprozesse bei unseren Kunden direkt eingreifen zu müssen.


In drei Schritten zu optimierten Werkzeugen und Prozessen
Ăśber einen strukturierten, bewährten Engineering-Prozess heben wir Ihre Prozesse auf ein neues Niveau. Prozesse – analysieren, projektieren & gezielt verbessern.

Analyse
Mit modernsten Kamerasystemen und Messgeräten analysieren wir Prozesse und Ergebnisse, erfassen Stärken und Schwächen aller beteiligten Komponenten/Einstellungen.

Optimierung
Auf Basis Ihrer Anforderungen eliminieren unsere Experten Schwachstellen in Prozessen, Einstellungen und Werkzeugen und weisen konkrete Verbesserungen nach.

Umsetzung
Wir entwickeln bei Bedarf neue Werkzeuge und fahren den optimierten Prozess mit allen Parametern ein – zuerst in unserem Engineering Center und dann gemeinsam mit Ihren Mitarbeitern vor Ort. Das garantiert bestmögliche Schulung und Umsetzung.

Umsetzung heiĂźt fĂĽr uns, dass wir dann sogar bis hin zur Prototypen- und Nullserienfertigung unsere Kunden unterstĂĽtzen können und wollen.  Kurz: Unser Engineering macht den Unterschied am Span. Wir helfen Ihnen, mit optimierten Prozessen zählbare Wettbewerbsvorteile zu erzielen. Rufen Sie uns an und lernen Sie jetzt unsere Experten und ihre erfolgreichen Arbeitsmethoden kennen.

â–şMehr Informationen zu unserem Engineering Center finden Sie hier.


Ansprechpartner fĂĽr die Schweiz:
Herr Markus Wiendl

Tel.: +49 8234/9664-25
E-Mail: m.wiendl@hufschmied.net


Newsletter
Immer auf dem neuesten Stand: Hier den Hufschmied Newsletter abonnieren und vieles Wissenswertes aus der Welt der Zerspanung erfahren.

â–şMehr Informationen zur Newsletter Anmeldung finden Sie hier.


PRODUKT-NEWS

Lichtwerbeanlagenhersteller Caralux verbessert Acryl- und Alubearbeitung mit Hufschmied-Werkzeugen - perfekte Oberflächen und halbierte Bearbeitungszeit

Leuchtreklame, Lampen und Tankstellenausstattung sind Bereiche, in denen Caralux mit LED-Technik individuelle Lösungen entwickelt, produziert und installiert. Bei der Fertigung von Schriftzügen und Bauteilen aus Acrylglas und Aluminium hatte man sich mit Nachbearbeitungen abgefunden, bis Werkzeuge von Hufschmied Zerspanungssysteme Qualität und Effizienz deutlich steigerten.

Die Caralux LED- und Neonlichttechnik GmbH, 1997 in Rackwitz nördlich von Leipzig gegründet, ist ein Komplettanbieter für Lichtwerbeanlagen, Beleuchtungs- und Digital-Signage-Lösungen. Eine neue innovative Produktsparte, wie die Herstellung von Ladestationen für die E-Mobilität, erweitert seit zwei Jahren die Produktvielfalt des Unternehmens.

Das nächtliche Erscheinungsbild vieler Gebäude, Geschäfte und Tankstellen verdankt seine Pracht der Arbeit von Caralux. Neben der elektronischen Fertigung verlangt die Herstellung von Lichtwerbeanlagen und individuellen Beleuchtungslösungen viel mechanische Fertigungskompetenz. Zur Ausstattung des Herstellers gehören zwei Portal-CNC-Fräsmaschinen von Harmuth. Auf diesen werden Aluminium und Dibond bearbeitet, vor allem aber die Formen und Buchstaben aus Acrylglas, die später zum Leuchten gebracht werden sollen. Auch wenn manch kleiner Fehler bei einer Leuchtschrift in luftiger Höhe nicht wahrnehmbar wäre – in Sachen Qualität kennt man bei Caralux keine Kompromisse.

Insbesondere die Zerspanung von Acrylglas hat dabei ihre Tücken. Markus Zeitz, der CNC-Experte bei Caralux hatte schon verschiedene Werkzeuge und Einstellungen getestet, um die Acrylglasbearbeitung zu optimieren. Aber ein Arbeitsschritt schien unvermeidlich: Die Werkstücke mussten nachpoliert werden. Insbesondere die Flächen, die für eine Lackierung vorgesehen waren, brauchten eine Nachbearbeitung.

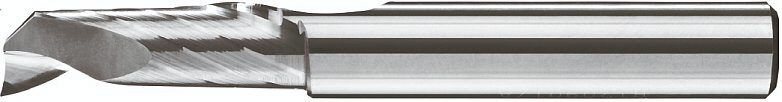

Hufschmied - Fräsen per Plex 110FPRV
Fräsen per Plex 110FPRV von Hufschmied ist ein Schrupp-/Schlicht-Werkzeug, optimiert für die nachbearbeitungsfreie Zerspanung von Acrylglas

VerblĂĽffender Unterschied
Als sich mit Sven Hornung ein AuĂźendienstmitarbeiter der Firma Hufschmied Zerspanungssysteme GmbH ankĂĽndigte, um werkstoffoptimierte Werkzeuge vorstellen zu dĂĽrfen, hatte Markus Zeitz keine groĂźen Erwartungen. Schon andere Anbieter waren mit demselben Anspruch gekommen und hatten keine Verbesserung gebracht. Der Test startete mit einer verblĂĽffenden Erkenntnis: „Als ich das erste Mal den Plexiglasfräser von Hufschmied eingespannt hatte, dachte ich: Oh, das Werkzeug muss gebrochen sein, ich höre gar nichts“, erinnert sich Zeitz. „Ich war beim Acrylfräsen einen ziemlichen Lärmpegel gewohnt und das Hufschmied-Werkzeug arbeitet unglaublich leise.“ Doch die eigentliche Ăśberraschung kam noch: Die Oberfläche des bearbeiteten WerkstĂĽcks war perfekt und glasklar!

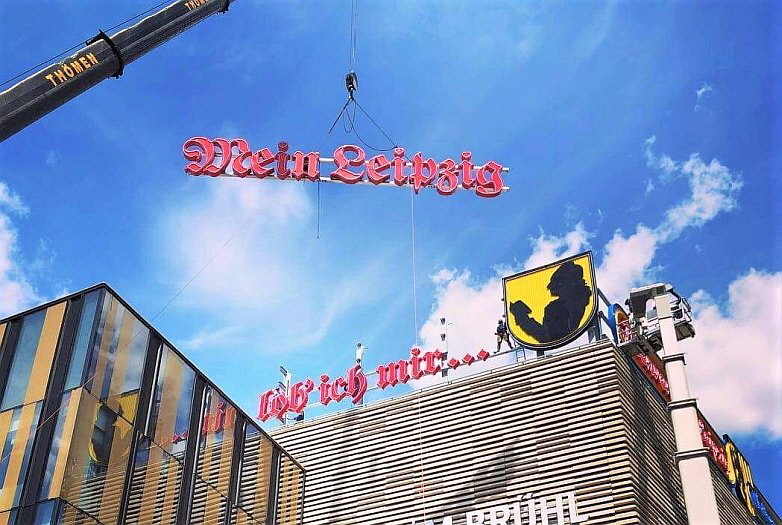

Hufschmied - Schriftzug Mein Leipzig Ausschnitt
„Mein Leipzig lob‘ ich mir …“ – mit der Erneuerung der berĂĽhmten Leuchtschrift erlangte Caralux lokales Medieninteresse

Zeitersparnis durch Oberflächenqualität
Sven Hornung erklärt: „Unser Plexiglasfräser 110FPRV hat eine innovative Einschneidengeometrie und ist ein kombiniertes Schrupp-/Schlicht-Werkzeug. Das heiĂźt, man braucht fĂĽr die ganze Bearbeitung nur ein Werkzeug. Womit wir bei Caralux punkten konnten: Der 110FPRV läuft sehr ruhig und schafft glasklare Oberflächen ohne zusätzliches Polieren.“ Bei der Zerspanung von Polymethylmethacrylat (PMMA), kurz Acrylglas oder nach der bekanntesten Marke Plexiglas genannt, gibt es ein Problem, das man auch von anderen Thermoplasten und Verbundmaterialien mit Thermoplastanteil kennt: Das Material kann durch die Bearbeitung zu heiĂź werden – bis hin zum Schmelzen. Bei Hufschmied weiĂź man, worin die Kunst besteht, Werkzeuge fĂĽr solche Werkstoffe zu entwickeln: Die Reibung zwischen Werkzeug und WerkstĂĽck muss möglichst gering sein und die entstehende Hitze ĂĽber den Span abgeleitet werden. Das Werkzeug 110FPRV aus der Produktlinie „Fräsen per Plex“ revolutionierte die Acrylglasbearbeitung bei Caralux. „Dadurch, dass die Nachbearbeitung wegfällt, sparen wir mindestens die Hälfte, teilweise sogar bis zu Dreiviertel der Bearbeitungszeit ein“, erklärt Markus Zeitz. „Endlich erreiche ich die gewĂĽnschte Oberflächenqualität schon beim Fräsen. Das Hufschmied-Werkzeug erlaubt höhere VorschĂĽbe, ist dabei leiser und hält länger. Damit zu arbeiten, macht einfach SpaĂź.“

Hufschmied - Leuchtende Logos
Leuchtende Logos begrĂĽĂźen Kunden bei Caralux in Rackwitz-Lemsel im Landkreis Nordsachsen

Dreimal schneller – Alufräsen am Limit
Nach der Lösung ist vor der nächsten Herausforderung: „Beim Aluminiumfräsen hatte ich oft das Problem, dass die Werkzeuge zuschmierten – auch hierfĂĽr konnte uns Hufschmied eine Lösung anbieten“, berichtet Markus Zeitz. Das zum Test angebotene Werkzeug war das einschneidige Hufschmied 130AL. Das Testergebnis: 130AL wurde zum neuen Standard bei Caralux. „Wir konnten den Vorschub bei der Aluminiumbearbeitung von 500 auf 1 500 mm/min verdreifachen. Teilweise mĂĽssen wir die Platten zusätzlich mit Klebeband fixieren, weil wir den Vakuumtisch an seine Grenzen bringen.“ Auch hier ist die Oberflächenqualität deutlich besser und die Standzeit der Hufschmied- Aluminiumwerkzeuge weitaus höher. Einen genauen Faktor kann Zeitz hierbei nicht angeben, da die Menge der Aluminiumjobs nach Anschaffung einer Laserschneidanlage nicht mehr vergleichbar ist. Völlig aus dem Rahmen fällt die Standzeit eines dritten Werkzeugs: Der zweischneidige HC402 ist fĂĽr die schonende, gratfreie Zerspanung von Dibond-Platten optimiert. „Bei diesem Werkzeug macht Hufschmied mit uns kein groĂźes Geschäft, es ist einfach zu haltbar“, freut sich Zeitz mit einem Augenzwinkern.

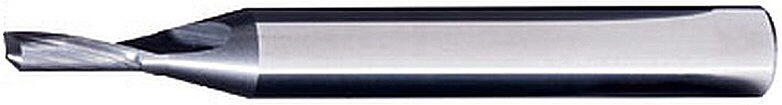

Hufschmied - 130AL
Hufschmied 130AL ermöglicht es Caralux, Aluminium mit dem dreifachen Vorschub zu bearbeiten

Seit die Altwerkzeuge aufgebraucht sind …
Was mit einer skeptisch akzeptierten Teststellung begann, ist heute eine erfolgreiche, vertrauensvolle Partnerschaft. Nach Verbrauch der Restbestände anderer Werkzeuge kommen bei Caralux nur noch Hufschmied-Werkzeuge zum Einsatz. Die Beleuchtungsspezialisten schlossen einen Rahmenvertrag mit dem Werkzeugbauer aus Bobingen bei Augsburg. „Wir legen größten Wert auf Qualität. Abgesehen vom Preis-Leistungs-Verhältnis und den erzielten Leistungssteigerungen ist es die hohe Qualität der Fräsergebnisse, die uns fĂĽr die Werkzeuge von Hufschmied einnimmt“, erklärt Gerd Martin, GeschäftsfĂĽhrer der Caralux LED- und Neonlichttechnik GmbH. „Die hohe Prozesssicherheit und die Möglichkeit, jetzt deutlich kĂĽrzere Laufzeiten fĂĽr diese Fertigungsschritte zu kalkulieren, gibt uns einen Wettbewerbsvorteil.“

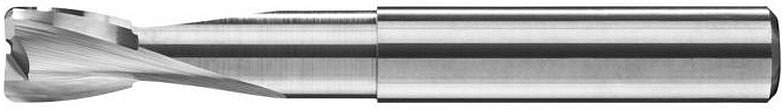

Hufschmied - HC402
Hufschmied HC402 ist fĂĽr die schonende, gratfreie Zerspanung von Dibond-Platten optimiert


Besuchen Sie uns auf der K Messe. Wir freuen uns auf Ihren Besuch an unserem Stand:
Halle 3 / Stand A93

Hufschmied - neues LogoHufschmied Zerspanungssysteme GmbH
Edisonstr. 11 d
D-86399 Bobingen

Tel. + 49 8234 9664-0
Fax + 49 8234 9664-99

info@hufschmied.net
www.hufschmied.net

Ansprechpartner fĂĽr die Schweiz:
Herr Markus Wiendl
Tel.: +49 8234/9664-25
E-Mail: m.wiendl@hufschmied.net

Keywords
Carbonfräsen / CFK Zerspannung / CNC-Werkzeuge fĂĽr Holzbearbeitung / CNC-Werkzeuge fĂĽr Kunststoffbearbeitung / Diamantschneidwerkzeuge / Entgratwerkzeuge / Formenbau / Fräser / Fräswerkzeuge / Gewindefräser / GFK Zerspanung / Gravierstichel / Halbrundfräser / Hartmetallsonderwerkzeuge / Hartmetallwerkzeuge / Hochgeschwindigkeitszerspanung / Kopierfräsen / Kunststoffbohrer / Kunststoffstufenbohrer / Kunststoff-Zerspannung / Leichtbau / Minifräser / Modellbau / Polierfräser / Präzisionswerkzeuge / Radiusfräser / Rotierfräser / Schaftfräser / Scheibenfräser / Schlichtfräser / Schneidräder  /Schruppfräser / Sonderwerkzeugbau / Sonderwerkzeuge / Torusfräser / Viertelkreisfräser / Vollhartmetallwerkzeuge / Werkzeugbau / Werkzeuge fĂĽr den Metallbau / Werkzeuge fĂĽr Präzisionswerkzeugmaschinen / Werkzeuge fĂĽr spanabhebende Werkzeugmaschinen / Werkzeugentwicklung / Zerspanungssysteme / Zerspanungswerkzeuge



K Messe Spezial

Das Messe-Spezial rund um die K Messe - präsentiert
von Kunststoff-Schweiz und Kunststoff-Deutschland

Kunststoff-Deutschland

≡Messe-Spezials

K Messe 2022

K Messe 2019

K Messe 2016



≡Messeinformationen

Ausstellerliste 2022

Daten und Fakten

Unterkunft

Anreise

K@Social Media

Produktkategorien

K Magazin

K-Talk

Besucherzielgruppen

Tipps fĂĽr Besucher

Tipps fĂĽr Aussteller



≡Varia

News-Corner

Fakuma Messe-Spezial

Swiss Plastics Expo Messe-Spezial

Kunststoff-Guide

Verpackungs-Guide

Impressum / Kontakt

Kunststoff-Schweiz

 Startseite

 Suchen



Suchen





K Messe 2025
