Der patentierte Einwegmischer GXF-21-10/8 wird neu mit einem Fliesskana- ldurchmesser von 21,0 mm hergestellt. Die gefalteten Mischelemente (= ME) können in Mischrohre mit den Längen für 9, 12 oder 15 Mischelemente mit der X- Gitterstruktur eingebaut werden. In jedem Mischrohr besteht genügend Raum, um ein weiteres einzubauen.
Ein Mischelement mit der GX-Struktur entspricht in der Mischwirkung derjenigen von 2 – 3 Wendel-Mischelementen. Ein Mischer mit der GX-Struktur wird somit bei identischen Mischaufgaben wesentlich kürzer als der Wendelmischer, was für die Handhabung meistens ein grosser Vorteil ist. Zudem ist seine Mischwirkung bei Systemen, die einen signifikanten Viskositätsunterschied zwischen den zu mi- schenden Komponenten aufweisen, wesentlich besser.

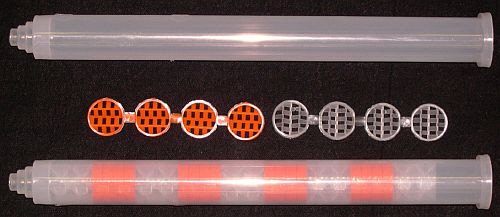

Leeres Mischrohr, ungefaltete GXF-Teile und Mischer GXF-21-10/8x9 ME (von oben nach unten)
Dieser Mischer ist für grosse Durchsätze geeignet, z.B. zum Mischen von 2-K- Systemen für die Imprägnierung von grossen Composite-Teilen, z.B. Propellerflügel für Windkraftanlagen, Teile von Flugzeugstrukturen, auch für die Mischung von 2-K- Spachtelmassen auf Werften, etc. kommt er in Frage.
Das Rohr hat einen Aussendurchmesser von 28 mm und einen Innendurchmesser von 24.3 mm. Auf der Eintrittsseite ist ein Befestigungsring mit D= 35 x 6 mm lang angebracht. Dieser kann entfernt werden und an dessen Stelle ein Aussengewinde G ¾“ geschnitten werden. Auf der Austrittsseite ist eine gestufte Auslassdüse vorhanden, deren Austrittsöffnung durch Einkürzen auf den gewünschten Durchmesser gebracht werden kann. Wird der gestufte Austritt ganz entfernt, ist eine Öffnung mit 19 mm Durchmesser vorhanden, in die ein Innengewinde G ½“ geschnitten werden kann. Rohre und Mischelemente werden aus PP gefertigt.
Der resultierende Druckverlust beträgt:
0.575 bar pro 1 ME, bei 1.0 l/min Durchsatz und einer Viskosität von 1.0 Pas. (gilt bei einer Viskosität der Mischung ab ca. >500 mPas). Der Druckverlust des Mischers ändert sich proportional zur Viskosität und der Anzahl GX-ME. Der maximal zulässige Druckabfall liegt bei 15 bis 20 bar.
Die Schergeschwindigkeit beträgt:
137 sec-1 bei 1.0 l/min Durchsatz. Sie ändert proportional zum Durchsatz.
Die Mischrohrlängen für 9, 12 oder 15 ME sind 275, 356 und 436 mm (ohne Auslassdüsenteil)
|
|
