Die neuartigen Schmelzemischer SMB-GXS basieren auf der bewährten X-Geometrie, die beim Extrudieren seit über 30 Jahren erfolgreich für die Homogenisierung von Polymerschmelzen unmittelbar vor dem Werkzeug eingesetzt wird.

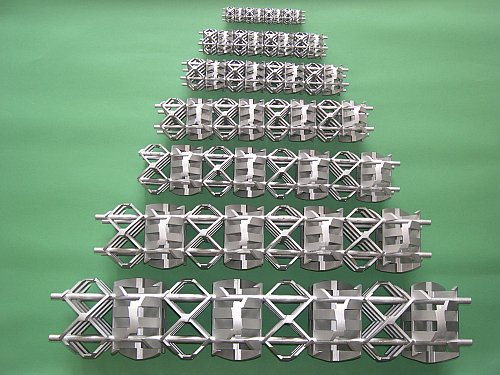

Gegossene Statische Mischer SMB-GXS DN25 – DN125 für die Schmelzehomo- genisierung beim Extrudieren
Beim Schmelzemischer SMB-GXS sind zur Verstärkung der mechanischen Sta- bilität vier Längsstäbe im Innern der Mischerstruktur integriert worden, über welche die durch den Druckabfall entstehenden Kräfte abgeleitet werden. Dieser neuartige statische Mischerdesign, X-Gittergeometrie mit integrierten, runden Längsstäben, ist zum Patent angemeldet worden. Derartige Mischer weisen keine Schweissstellen auf, die unter Belastung mechanisch versagen oder eine strö- mungsmässig ungünstige Form (Totzonen) haben können. Es sind monolythische Teile, die in unterschiedlichen Längen und Durchmessern aus dem hochfesten rostfreien Stahl 17-4 PH (= Alloy A630 oder 1.4542) in einem Stück gegossen werden. Dadurch entstehen Mischer, die unter den in der Extrusion herrschenden Temperaturen bis zu 200 bar Druckabfall aufnehmen können.
Die Schmelzemischer sind aktuell in den Nennweiten DN 25, 40, 50, 65, 80, 100 und 125 erhältlich. In Standardausführung, die die Homogenität um einen Faktor 5 – 6 verbessert, beträgt die Länge (ohne Haltering) ca. 4.8 Durchmesser. Die Halteringe werden auch gegossen und auf Standard- oder Kundenabmessungen bearbeitet. Sie werden in der Regel auf der Austrittsseite des Mischers montiert.
Da diese Konstruktion für die Aufnahme der Druckverlustkräfte keine Hülse oder Ringe benötigt, werden die Bohrungsdurchmesser in den Mischergehäusen für den Einbau der Mischer kleiner. Das Mischgitter GXS kann bei einer Inspektion voll- ständig eingesehen und kontrolliert werden. Da die Verstärkungsstäbe im Innern des Mischers, und nicht wie bei marktgängigen Schweisskonstruktionen, auf dem Mischerumfang liegen, kann zudem auf der ganzen Mischerlänge der gesamte Querschnitt mit Mischstegen versehen werden. Dadurch, zusammen mit dem Fehlen von Schweissstellen, resultieren optimale Strömungsverhältnisse im stati- schen GXS-Mischer. Aufgrund des Herstellverfahrens kann der Schmelzemischer zudem zu günstigen Bedingungen angeboten werden.
Über Stamixco AG
StaMixCo AG ist spezialisiert auf die Auslegung (über 30 Jahre Erfahrung auf dem Gebiete der statischen Misch- und Reaktionstechnik verrfügbar), Herstellung und Lieferung statischer Mischer für Misch- und Dispergieraufgaben im laminaren Strömungsbereich. Das von uns angebotene Mischsystem basiert auf der seit Jahrzehnten bewärten Struktur mit den sich X-förmigen kreuzenden Stegen, eine Erfindung der Bayer AG, Leverkusen / DE.
Wir liefern standardisierte Statikmischer für die Polymerhomogenisierung beim Spritzgiessen (Mischdüsen SMN), Extrudieren (Schmelzemischer SMB-R) oder die Kunststoffherstellung (Statsche Mischer GXM und/oder GXS). Zudem figu- rieren ebenfalls Einwegmischer GXF oder GXP aus Kunststoff für schwierige Anwendungen in unserem Programm.
