Ausstellernews Fakuma 2012

MAPLAN GmbH
Zeigt Lösungen aus dem modularen Systembaukasten  zur
Verbesserung der Wertschöpfung

Energieeffizienz, Automation und QS-Systeme für die LSR-, Gummi- und TPE-Verarbeitung im Fokus

Zur Fakuma 2012 präsentiert Maplan aus Ternitz (A) drei kompakte und energieeffiziente Elastomer-Maschinen, sowie die neuste Generation  der Maschinensteuerung PC5000touch V3. Technisches Highlight ist diesmal, so Rudolf Eisenhuber, Bereichsleiter Technik bei Maplan, eine Flüssig- silikonanwendung (Liquid Silicone Rubber - LSR): Eine horizontale MHF400/200edition mit dem SILjector-Spritzaggregat für LSR. Die beiden weiteren Maschinen thematisieren die Verarbeitung von TPE: Eine vertikal schließende MTF220P/160editionS und eine MTTF100P/40C in C-Rahmen- bauweise für das Eckenumspritzen. Mit dem Fokus auf TPE-Anwendungen reagiert Maplan auf vermehrte Kundennachfragen bei denen Thermoplaste auch auf Holmmaschinen unterschiedlicher Bauarten und Baugrößen zum Einsatz kommen. Anfragen dazu kommen aus unterschiedlichen Berei- chen:

  • Automotive: Scheibenumspritzung, Statische Dichtelemente, Türdich- tungen, Sichtteile
  • Militär und Behörde: Bestandteile von persönlichen Schutzausrüs- tungen (Schutzmaske)
  • Elektroindustrie: Kabel und Steckerkonfektionierung
  • Technische Artikel: z.B. Faltenbälge

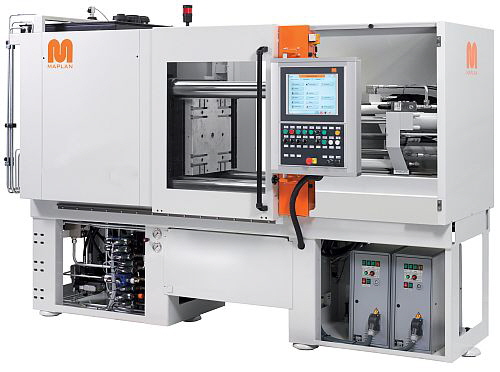

Maplan GmbH - Bild 1
Horizontale MHF400/200edition mit dem SILjector-Spritzaggregat für LSR

Maplan deckt mit seinem Baukastensystem unterschiedlichste Anforderungen der Verarbeiter ab.  Dabei lassen sich TPE-Spritzeinheiten bis zur Baugröße 350 mit Schließeinheiten im Bereich von 270 – 4000kN kombinieren. Alle MAPLAN Maschinen zur TPE Verarbeitung sind serienmäßig mit CoolDrive II-Antrieben ausgestattet.

Der Maschinenbauer aus Niederösterreich punktet zunehmend mit einer Maschi- nentechnik aus dem Werksbaukasten, die den Belangen des Vulkanisierens und der Verarbeitung von TPE gleichermaßen Rechnung trägt. Maplan scheint gut aufgestellt zu sein und folgt einem augenfälligen Trend in der Elastomerverar- beitung: „Insbesondere bei Automotive stellen wir, kostenseitig getrieben, eine weitere Zunahme der Bedeutung von TPE fest und ebenso eine Zunahme von TPE- Anwendungen generell. Mit unseren energieeffizienten und kompakten Lösungen, quasi aus dem Baukasten heraus, versuchen wir, beiden Welten gerecht zu wer- den, um beim Spritzgießen und dem Vulkanisieren Wertschöpfungspotentiale anzubieten“, so Rudolf Eisenhuber.

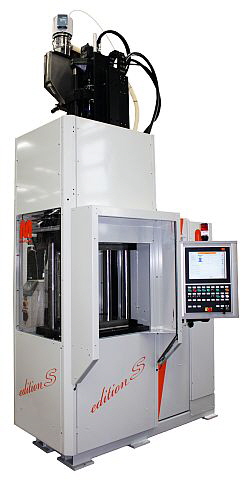

Maplan GmbH - Bild 2
Energieeffizienz trifft auf Wiederholgenauigkeit: Vertikale MTF220P/160 editionS


Horizontale MHF400/200edition mit dem SILjector-Spritzaggregat für LSR
Das Exponat einer MHF400/200edition mit 2.000kN Schließkraft verfügt über die neuste Steuerungsgeneration PC5000touch V3 mit zahlreichen neue Features. Hier kommt ein hochpräzises SILjector-Spritzaggregat nach dem FIFO-Prinzip mit aktiver Rückstromsperre und höchster Dosiergenauigkeit bei 100ccm Dosiervolu- men für die LSR-Verarbeitung zum Einsatz. Das Aggregat ist mit 100,200 und 400ccm Volumen erhältlich und äußerst kompakt aufgebaut. Die Konstruktion des SILjector-Spritzaggregates erlaubt eine einfache und schnelle Reinigung für schnelle Mischungswechsel. Der Einspritzdruck liegt bei 2.041 bar in der 100ccm- Version. Optional gibt es für diesen LSR-Prozess eine Nadelverschlussdüse, pneu- matisch betrieben und gezielt temperiert wird (flüssigkeitsgekühlt bzw. beheizt). Mit dieser Anwendung positioniert sich Maplan zum Thema LSR. Das LSR-Dosier- system TOP3000S kommt von Elmet. Die Maschine ist mit einer hydraulischen Hubeinrichtung, Zentralauswerfer und einer aktiven Ansteuerung eines 2-fach-Na- delverschlußkaltkanals ausgestattet. Das 2-Kavitäten-Werkzeug wurde von Ro-Ra Moulds gebaut. Hergestellt werden Armbänder aus Flüssigsilikon. Um das Thema Automation aufzugreifen kommt zur Entnahme dieser Armbänder ein Wittmann Servo-Roboter W818 mit Entnahmegreifer von Ro-Ra zum Einsatz. „Im Vorder- grund“, so Eisenhuber, „stehen für uns dabei Automatisierung, geringe Stellfläche der Maschine mit 3,6 m² und hohe Energieeffizienz mit unseren DCI-Tem- periergeräten.“ Analog zu den vertikal einspritzenden Maschinen sind auch horizontale Maschinen als  „edition“- und „edition S“-Version bei Maplan erhältlich. Bisher umgesetzt sind die Modelle mit 100, 200, 300 und 400 Tonnen Schließkraft.

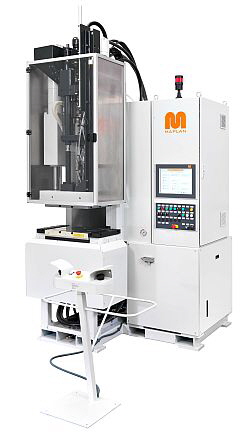

Maplan GmbH - Bild 3
Ergonomie und Handling im Blick: MTTF100P/40C zur Eckenumspritzung mit TPE


Energieeffiziente TPE-Vertikalmaschine  mit hoher Wiederholgenauigkeit
Die in Friedrichshafen zu sehende vertikal schließende MTF220P/160editionS in Holmbauweise mit CoolDrive II-Antrieb verdeutlicht, worum es den Elastomer- experten aus Österreich geht: Ein hochpräzises FIFO-Spritzaggregat mit einem Dosiervolumen von 220ccm und L/D-Verhältnis von 22:1 gewährleistet eine über- ragende Dosiergenauigkeit. Mit einer Stellfläche von „schlanken“ 2,45 m² bietet die stellflächenoptimierte edition-Baureihe ein auffällig hohes Maß an Leistung bei sehr geringer Flächenbelegung. Im Vordergrund steht aber voll und ganz die Ener- gieeffizienz: „Der energieeffiziente, servohydraulische CoolDrive II-Antrieb, bei Maschinen der editionS-Version bereits eine Serienausstattung, ermöglicht bei dieser Anwendung gegenüber konventionellen Maschinenantrieben eine Energie- einsparung von bis zu 70%“, so Eisenhuber. Auch der Geräuschpegel dieses Antriebkonzeptes setzt neue Maßstäbe. DCI-Temperiergeräte in Energiespar- version sorgen für eine optimale Temperierung des Werkzeugs im Zyklus. Bleibt noch die Anwendung nachzureichen: Gefertigt wird das Innenteil einer Schutz- maske aus einem thermoplastischen Elastomer (TPE) mit einem Single-Kavitäten- Werkzeug von Tris Stampi aus Montelupone (Italien). Alle Maschinen der Baureihe „editionS“ - bis zu einer Schließkraft von 4000kN - sind optional mit Spritzeinheiten für thermoplastisches Elastomer (TPE) verfügbar.

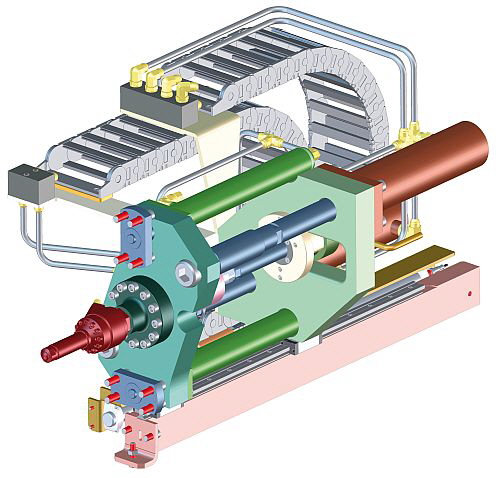

Maplan GmbH - Bild 5
SILjector-Spritzaggregat nach dem FIFO-Prinzip mit aktiver Rückstromsperre und höchster Dosiergenauigkeit für die LSR-Verarbeitung


C-Rahmenbauweise zum Eckenumspritzen mit TPE
Als drittes Exponat zeigt Maplan eine MTTF100P/40C in C-Rahmenbauweise (401 kN Schließkraft). Ausgerüstet mit der aktuellen Steuerungsversion PC50touch V3 und dem energiesparenden CoolDrive II-Antrieb verfügt diese Maschine über eine hydraulische Hubeinrichtung und eine Heizplattenverschiebung für optimale Pro- zessgestaltung. Es handelt sich um eine vertikal von oben einspritzende und schließende Elastomermaschine. Der holmlose C-Rahmen zeichnet sich bei einer geringen Stellfläche von 2,3 m² durch eine enorme Formsteifigkeit aus. Maplan C- Rahmenmaschinen bieten vor allem Vorteile bei Ergonomie und Handling: Sie erlauben dem Bediener freien Zugriff zum Werkzeugeinbauraum. Maschinen dieser Art sind prädestiniert für Eckenvulkanisation, Dichtelemente, Formteile, Endkappen oder 2K-Bauteile. Alternativ zum Vulkanisieren wird auf der Fakuma eine TPE- Version, in Form eines thermoplastfähigen Spritzaggregats, ausgestellt. Das Werkzeug stammt von Henniges Automotive. „Unter dem Stichwort Eckenvul- kanisation“, so Eisenhuber, „zeigen wir auf der Fakuma, dass wir sowohl bei Elastomeren, als auch für TPE Lösungen aus dem Baukasten liefern.“ Auch hier definiert das Maplan-Spritzaggregat mit einem Dosiervolumen 100ccm wieder Maßstäbe in puncto Performanz und Präzision.


Besuchen Sie uns an der Fakuma. Wir freuen uns auf Ihren Besuch auf unserem Stand (Halle A7, Stand 7403).

MAPLAN - LogoMAPLAN GmbH
Schoellergasse 9
A-2630 Ternitz

Tel.  +43 / 2630 35706
Fax  +43 / 2630 35408

office@maplan.at
www.maplan.at


Vertretung für die Schweiz:

Battenfeld (Schweiz) AG - LogoBATTENFELD (Schweiz) AG

Thomas Robers
Javastrasse 13
CH-8604 Volketswil

Tel. +41 44 908 65 65
Fax +41 44 908 65 50

t.robers@battenfeld.ch
www.battenfeld.ch
