Herzog AG
Düsen und Systeme für die Kunststoffindustrie
|
|
Die Firma Herzog AG Degersheim wurde 1969 gegründet und hat sich im laufe der Jahre auf die Herstellung von Düsen und Systeme für die Kunst- stoffindustrie spezialisiert.
Das Kleinunternehmen entwickelt und produziert Nadelverschluss Düsen, welche entweder federbetätigt oder hydraulisch/pneumatisch aktiviert werden. Durch den Einsatz einer Verschlussdüse sind Qualitäts-Verbesserungen und gesichert Pro- zesse realisierbar. Gewichtskonstante und bessere Homogenisierung sind die erzielbaren Qualitätsmerkmale. Eliminierte Fadenbildung und vermeiden von he- raustropfender Schmelze gehören in den Bereich der gesicherten Prozessführung.
Der Einsatz einer gesteuerten (hydraulisch oder pneumatisch) Nadelverschluss Düse ist Material schonender, da weniger Scherung entsteht. Zusätzlich ist das Verspritzen von langen Glasfasern bedenkenlos, da ein freier Materialfluss gewährleistet ist.
Maschinendüse mit Bolzenverschluss Typ BHP - pneumatisch / hydraulisch angesteuert
Die Absatzmärkte des Familienunternehmens konzentrieren sich auf die Spritz- giess-Maschinenhersteller, sowie auch direkt zum Kunststoff-Verarbeiter. Die Pro- duktepalette Herzog AG Degersheim umfasst neben den Nadelverschluss Düsen, deren Schliessmechanismus mittels Feder, pneumatisch oder hydraulisch funktio- niert, Spezialdüsen und Komponenten für die Gas- und/oder Wasser-Injektions- technik.
ISO 9001 zertifiziert
Das gesamte Unternehmen ist seit 1996 nach ISO 9001 zertifiziert. Zusätzlich sind auch Kontakte zu Institutionen und Branchenspezialisten eine Selbstverständlich- keit. Durch Innovation und kundenorientierte Produktelösungen hat sich die Firma Herzog AG Degersheim eine bedeutende Marktposition erarbeitet. Herzog AG beschäftigt rund 30 Mitarbeiter. Die Marktnähe wird durch die eigene Verkaufs- organisation wahrgenommen. Technologisch hochwertige Produkte, Flexibilität und Kundennähe sind der Ansporn für das Team der Firma Herzog AG.
Technologie
Während 40 Jahren hat sich ein Fachwissen kumuliert, welches Herzog AG als Problemlöser der angewandten Spritzgiesstechnik positioniert hat. Die Produkte, welche von der Firma hergestellt werden, sind alle in eigener Entwicklungsarbeit entstanden. Die Herstellung der einzelnen Komponenten erfolgt im eigenen Ferti- gungsbetrieb. Das Bestreben von Herzog AG liegt darin die neuesten Software- und Gerätetechniken im Design und in der Herstellung anzuwenden. Die Zielset- zung, einer engen Kundenbeziehung, wird durch den Einsatz neuester Technolo- gie, bezüglich Kommunikation und Datentransfer, unterstützt.
|
|
Neue Bolzenverschlussdüse
Einer grundlegenden Überarbeitung wurde auch die BHP-Düse unterzogen. Dieser Düsentyp, welcher pneumatisch oder hydraulisch angesteuert wird, hat den grossen Vorteil, dass ein grosser, geradliniger Massekanal vorliegt. Dadurch werden sensible Materialien weniger Scherbelastet und haben einen deutlich reduzierten Druckabfall zu verzeichnen.
Maschinendüse mit Bolzenverschluss Typ BHP - pneumatisch / hydraulisch angesteuert
Die abrasiv belasteten Teile sind aus hochwertigem Stahl gefertigt und werden mittels modernster Beschichtungstechnologie Oberflächen veredelt. Die Adaption dieser Düse ist auf jene Spritzgussmaschine möglich. Der Einsatz von kun- denspezifischen Kopfpartien ist gewährleistet. Dieser Düsentyp wird primär bei Heisskanalapplikationen und bei Anwendungen mit hohen Einspritzraten einge- setzt.
Die Maschinen Bolzenverschlussdüse Typ BHP pneumatisch oder hydraulisch angesteuert wird zur Verarbeitung von Thermoplasten eingesetzt.
Für diese Düse sprechen:
Zykluszeitverkürzung; abriegeln des Kunststoff- Massekanals in der Düse während dem Abheben oder Aufdosieren. Die Fliessgeometrie für den Kunststoff in der BHP-Düse besteht aus einer Bohrung. Dadurch wird ein Memoryeffekt vermieden. Mit dem Einkanalsystem erfolgt eine Reinigung oder ein Farbwechsel (ähnlich einer offenen Düse) in kürzester Zeit.
Findet Verwendung in:
Verpackungs-, Automobil-, Freizeitindustrie, Medizinal-, Elektrotechnik.
Funktion:
Ein in der Baugruppe integrierter Hubzylinder (pneumatisch oder hydraulisch aktiviert) steuert über eine Hebelmechanik ein radial angeordneten Bolzen an. Der Schmelzefluss wird dadurch prozessabhängig getrennt. Der Bolzenmechanismus ist so ausgelegt, dass bei einem evt. Überdruck ein automatisches Öffnen der Düse gewährleistet ist. Im Gegensatz zum Nadelverschluss - System erfolgt beim Bolzenverschluss die Massentrennung weiter zurück versetzt. Dadurch verbleibt zwischen Verschluss und Düsenaustritt eine längere Bohrung stehen. Dies kann für gewisse Anwendungen ungeeignet sein.
Module für Filter, Mischer und GIT- Anwendungen erweitern das Einsatzgebiet.
Verhindert:
• Lufteinschlüsse durch Schneckenrückzug
• Kunststoffaustritt beim Aufdosieren mit abgehobener Spritzeinheit
• Kunststoffaustritt beim vertikalen Spritzen
Einsetzbar für Sonderverfahren wie:
• physikalisches Schäumen
Unterstützt Prozesssteuerung:
• Kolbenpositionssensoren am Steuerzylinder (Reverenz für Düse „zu“ oder
„offen“).
Produktivitäts- Faktoren:
• Verkürzte Zykluszeiten - Erhöhung der Produktivität
• Verbesserte Prozess-Sicherheit
• Fahren mit erhöhtem Staudruck verbesserte Homogenisierung
• Nachrüstbar (werkzeugseitige Anpassungen)
Produktlink
Mehr Informationen zu dieser Düse finden Sie hier.
|
|
Produktübersicht
Maschinendüsen mit Verschluss
Maschinendüse mit Nadelverschluss Typ A - federbetätigt
 Die Maschinen Nadelverschlussdüse Typ A federbetätigt wird zur Verarbeitung von Thermoplasten eingesetzt. Es werden vorwiegend niedrigviskose Materialien wie PA, PPS, PE, POM, PP verarbeitet.
Mehr Informationen zu dieser Düse finden Sie hier.

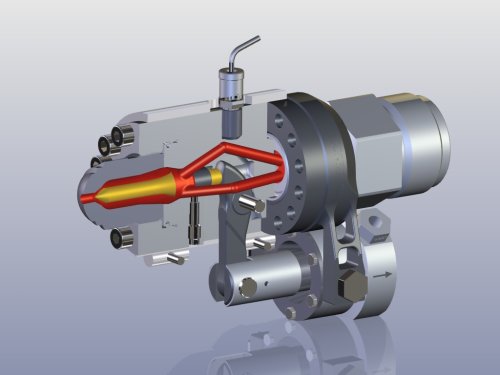

Maschinendüse mit Nadelverschluss Typ HP - pneumatisch / hydraulisch angesteuert
 Die Maschinen Nadelverschlussdüse Typ HP pneumatisch oder hydraulisch angesteuert wird zur Verarbeitung von Thermoplasten, vorwiegend bei niedrigviskose Materialien wie PA, PPS, PE, POM,PP eingesetzt.
Mehr Informationen zu dieser Düse finden Sie hier.
Maschinendüse mit Nadelverschluss Typ SHP - federbetätigt
 Die Maschinen Nadelverschlussdüse Typ SHP federbe- tätigt wird zur Verarbeitung von Thermoplasten eingesetzt. Es werden vorwiegend niedrigviskose Materialien wie PA, PPS, PE, POM, PP verarbeitet.
Mehr Informationen zu dieser Düse finden Sie hier.
Maschinendüse mit Bolzenverschluss Typ BHP - pneumatisch / hydrau- lisch angesteuert
 Die Maschinen Bolzenverschlussdüse Typ BHP pneuma- tisch oder hydraulisch angesteuert wird zur Verarbeitung von Thermoplasten eingesetzt.
Mehr Informationen zu dieser Düse finden Sie hier.
Maschinendüse mit Bolzenverschluss Typ B - pneumatisch / hydraulisch angesteuert
 Die B-Düse wird zur Verarbeitung von Thermoplasten ein- gesetzt. Die Fliesskontur für den Kunststoff in der B- Düse ist eine ungeteilte Bohrung. Dadurch wird ein Memoryeffekt vermieden. Mit dem Einkanalsystem ist eine Reinigung oder ein Farbwechsel in k ürzester Zeit möglich.
Mehr Informationen zu dieser Düse finden Sie hier.
Maschinendüse mit Nadelverschluss Typ E (Elastomere) - pneumatisch angesteuert
 Das Einsatzgebiet der Düse Typ E ist primär im LSR (Liquid Silicon Rubber) Bereich.
Mehr Informationen zu dieser Düse finden Sie hier
Maschinendüse ohne Verschluss
Maschinen Filterdüse Typ F (Spaltprinzip)
 Filterdüsen werden zur Verarbeitung von Thermoplasten in Spritzgiessmaschinen benötigt. Saubere, fremdpartikel- freie Schmelzen sind die Voraussetzung für eine störungs- freie, wirtschaftliche Produktion von Spritzgussteilen.
Mehr Informationen zu dieser Düse finden Sie hier.
Maschinen Wärmeleitdüse Typ W
 Wärmeleitdüsen finden bei engen Werkzeugaussparungen ihren Einsatz. Sie bieten eine optimale Wärmeverteilung bis zur Düsenspitze bei kleinsten Einbaumassen und be- nötigen im Eintauchbereich keine zusätzliche Beheizung und Thermofühler.
Mehr Informationen zu dieser Düse finden Sie hier
Maschinendüse mit statischem X-Mischer Typ M
 Statische Mischer werden beider Verarbeitung von Therm- oplasten eingesetzt. Eine perfekte Schmelzehomogenität (Temperatur, Einfärben) ist eine der wichtigsten Voraus- setzung für die Produktion von fehlerfreien Spritzgussteilen.
Mehr Informationen zu dieser Düse finden Sie hier.
Maschinendüse für GIT Typ GM
 Unter GasInnendruckTechnik (GIT) versteht man die Gas- zuführung in den Massekern des Spritzlings. Grundsätzlich unterscheidet man zwei verschiedene Injektionsarten:
• Injektion im Werkzeug (Siehe Werkzeuginjektor)
• Gaszuführung über die Maschinendüse
Mehr Informationen zu dieser Düse finden Sie hier.
Weitere Produkte
- Werkzeug Injektoren für GasInnendruckTechnik (GIT)
- Zubehör (zu Maschinendüse mit Verschluss)
|
|
Firmenvideo
|
|
Herzog AG Degersheim
Huswiesstr. 6
9116 Wolfertswil
Tel.: 071 394 19 64
Fax: 071 394 19 60
www.herzog-ag.com
info@herzog-ag.com
Kontaktperson
Kurt Schüpbach, Geschäftsführer, Marketing und Verkauf
Tel.: 062 398 30 50
Fax: 062 398 30 51
Handy 079 330 32 17
kurt.schuepbach@herzog-ag.com
Fakuma 2009
Halle A1, Stand 1328
|
|
|
