Ausstellernews Fakuma 2015

HAUG BIEL AG
Weltweit einer der grössten und erfolgreichsten Hersteller auf dem Gebiet der Ionisationstechnik

Texte français >>>

HAUG entwickelt und produziert Ionisationssysteme zur Beseitigung und Erzeugung elektrostatischer Aufladungen. Unsere jahrzehntelange Er- fahrung, bewährte Geräte  auf dem  Gebiet der Ionisationstechnik und gut geschulte Anwendungstechniker garantieren Ihnen maßgeschneiderte Problemlösungen.

HAUG-Tradition heißt: mehr als fünf Jahrzehnte Erfahrung, Kompetenz und Prä- zision. Seit der Gründung im Jahre 1957 entwickelte sich HAUG zu einem der weltweit größten und erfolgreichsten Hersteller auf dem Gebiet der Ionisations- technik.

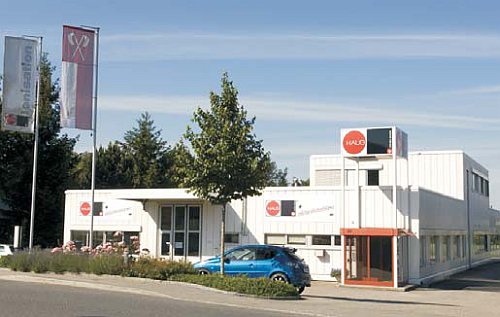

Haug - Produktionsstätte in Biel
Produktionsstätte in Biel

Meilensteine in der Geschichte des Unternehmens setzten 1980 die Eröffnung einer neuen Produktionsstätte in Biel (Schweiz), die Erweiterung und Moderni- sierung des Stammhauses in Leinfelden-Echterdingen 1993 und nicht zuletzt 1997 die Expansion nach Kanada.

Eigene Verkaufsniederlassungen in Deutschland und ein weltweites, Vertriebs- netz gewährleisten die permanente Verfügbarkeit von HAUG-Produkten und einen hervorragenden Kundenservice.


Produkte

Entladenetzteil EN 9 Sine

Das Entladenetzteil EN 9 Sine versorgt HAUG Ionisationsgeräte mit Hochspannung (AC). Eine Funktionsüberwachung meldet unzulässige Betriebszustände im Ionisationssystem, wie beispielsweise Kurzschluss, Funkenbildung oder thermische Überlastung. Das EN 9 Sine kann getaktet werden und liefert ein Monitorsignal der Ausgangs-Hochspannung.

HAUG BIEL AG - EN-9-Sine Bild 1

Funktionsprinzip
Das EN 9 Sine stellt eine Hochspannung von 7–8 kV bereit AC und versorgt HAUG Ionisationsgeräte mit einer Anschlusslänge von maximal 18 m (inkl. HS- Kabel). Die Signalbuchse K1 liefert ein Monitorsignal der Ausgans-Hochspannung für Protokollund Steuerungszwecke. Bei einer Ausgangs-Hochspannung von bei- spielsweise 7 kV hat das Monitorsignal einen AC Spannungspegel von 7 V . DC.

Die Ausgangs-Hochspannung des EN 9 Sine kann zudem über die Signalbuchse K1 getaktet werden, d.h. über einen Leitstand oder eine Maschinensteuerung kann der Ionisationsprozess der angeschlossenen Ionisationsgeräte ein- und aus- geschaltet werden. Damit wird beispielsweise ein sehr energieeffizienter Betrieb des Ionisationssystems möglich.

HAUG BIEL AG - EN-9-Sine Bild 2

Die Funktionsüberwachung des EN 9 Sine überwacht permanent die Ausgangs- Hochspannung in den Komponenten des Ionisationssystems, vom Entladenetzteil über die Hochspannungsleitungen bis hin zu den angeschlossenen Ionisations- geräten. Bei Kurzschluss oder Funkenbildung im Ionisationssystem, beispiels- weise durch schadhafte Isolierungen, schaltet das EN 9 Sine die Ausgangs- Hochspannung ab und meldet dies über eine Signallampe. Der Spannungspegel des Monitorsignals fällt im oben genannten Fall auf 0 V ab. Eine thermische Überlastung des Entladenetzteils führt ebenfalls zum Abschalten der Ausgangs- Hochspannung – dies schützt Produkt, Ionisationssystem und Maschinenkompo- nenten vor Folgeschäden.

Das Entladenetzteil EN 9 Sine ist nach Schutzart IP 54 gefertigt.

Eigenschaften
• 4 HS Ausgänge
• Permanente Funktionsüberwachung
• Signalisierung unzulässiger Betriebszustände
• Integration in Maschinensteuerung oder Leitstand
• Takten der Ausgangs-Hochspannung
• Monitorsignal der Ausgangs-Hochspannung

Beispiele
Das EN 9 Sine kann in Verbindung mit HAUG Ionisationsgeräten in einer Vielzahl von Anwendungen integriert werden:

Kunststoffverarbeitende Industrie:
Folienextruder Folienverarbeitung, bei der Herstellung von Kunststoffröhren, -profilen, -halbschalen und -stangen, an Kunststoffblasmaschinen

Verpackungsindustrie:
Verpackungsmaschinen, an Abfüllmaschinen, zur Herstellung von Schlauchbeuteln

Grafische Industrie:
Falzmaschinen, Druckweiterverarbeitung

Elektroindustrie:
Leiterplattenherstellung

Produktlink
Mehr Informationen finden Sie hier.

Download
Prospekt (PDF-Datei, 510 KB)


Static Line Info - HAUG Entladesysteme

HAUG Entladesysteme setzen sich grundsätzlich aus zwei Komponenten zu- sammen: einem Entladenetzteil sowie einem oder mehreren Ionisationsgeräten.

HAUG entwickelt und produziert Ionisationssysteme zur Beseitigung und Er- zeugung elektrostatischer Aufladungen. Unsere jahrzehntelange Erfahrung, be- währte Geräte auf dem Gebiet der Ionisationstechnik und gut geschulte Anwen- dungstechniker garantieren Ihnen maßgeschneiderte Problemlösungen.

Entladenetzteile der Static Line finden Sie hier.
Ionisationsgeräte der Static Line finden Sie hier.

Haug - Static Line Multistat Plus
Entladenetzteil Multistat Plus


Air Line Info - HAUG Luftunterstützte Entladung
Weg mit Staub und Ladung: Qualitätsminderungen und hohe Ausschussquoten sind mit den Ionisationssystemen von HAUG kein Problem mehr.

Elektrostatische Aufladung durch Reibungs- und anschließende Trennprozesse verhindert effiziente Produktionsabläufe und verursacht immense Kosten.

Die leistungsstarken HAUG-Luftschleusen wirken hier besonders effektiv. Pro- zessgleich entfernen sie Staubpartikel und neutralisieren die elektrostatische Ladung.

Passende Entladenetzteile aus der Static Line finden Sie hier.
Ionisationsgeräte der Air Line finden Sie hier.

Haug - Air Line Multistat
Air Line Multistat


Ex Line Info - HAUG Ionisation für den Ex-Bereich
HAUG ist seit Jahren der kompetente Hersteller von Ionisationsgeräten, die als Betriebsmittel im Ex-Bereich zugelassen sind.

Diese Geräte dienen zur Beseitigung elektrostatischer Aufladungen, z.B. in der Papier-, Textil- und Druckindustrie und werden an Beschichtungs-, Kaschier- und Streichmaschinen oder an Lackier- und Kalandrieranlagen u.a. eingesetzt.

Entladenetzteile der EX Line finden Sie hier.
Ionisationsgeräte der EX Line finden Sie hier.

Haug_-_Ex_Line_Ionisationsgerät_RI_Ex
Ex Line Ionisationsgerät RI Ex


DC Line Info - Die Ionisationsgeräte der DC Line
stellen kontinuierlich positive und negative Ionen bereit. Dank der direkten Auskopplung der Ionen kann das Ionisationssystem eine hohe Entladeleistung zum Neutralisieren von elektrostatischen Ladungen liefern. Diese verschafft Ihnen in der Praxis viel Spielraum für die Dimensionierung und Montage des Ionisationssystems:

Auch die sehr kompakten Ionisationsgeräte der DC Line, beispielsweise der DC Jet, ermöglichen eine zuverlässige Neutralisierung von elektrostatischen La- dungen. Die kleinen räumlichen Abmessungen erleichtern den Einbau in engen Einbaubedingungen erheblich.

Entladenetzteile der DC Line finden Sie hier.
Ionisationsgeräte der DC Line finden Sie hier.

Haug_-_DC_Line_Ionisationsgerät_EI_DC
Ionisationsgerät EI DC


Charge Line Info - HAUG Aufladesysteme
setzen sich grundsätzlich aus zwei Komponenten zusammen

• einem Hochspannungserzeuger der die Aufladeelektrode bzw. die Triode mit
  Gleichspannung versorgt
• einem oder mehreren Aufladesystemen, die daran angeschlossen werden.

Es wird von unseren Technikern dringend empfohlen, vor Fixierung der Materialien die Oberflächen durch ein HAUG-Ionisationssystem zu entladen. Zur Aufladung der verschiedenen Materialien wird eine geeignete Gegenelektrode benötigt. Wenn diese nicht durch ein Metall an der Maschine selbst vorhanden ist, muss sie z.B. durch einen Ionisationsstab, geschaffen werden.


Clean Line Info
Die Clean Line kombiniert Reinigung und Ionisation der Innenraumluft.

Funktionsprinzip;
Ein Filter im Ansaugkanal binden Partikel aus der Innenraumluft. In der nachfol- genden Ionisation wird die Luft mit Ionen angereicht. Die ionisierte Luft begüns- tigt den Abbau von geruchsbildenden Aerosolen und Gasen der Innenraumluft. Von freien Radikalen geht zudem eine keimhemmende Wirkung aus.

Ionisationsgeräte der Clean Line finden Sie hier.

Haug - Clean Line Ionisationsgerät ACL
Ionisationsgerät ACL


Test Line Info - HAUG Messen und Prüfen
Die Firma HAUG bietet einfach zu bedienende Geräte zur Messung elektrischer Ladungen, Feldern und Potentialen sowie zur qualitativen Funktionsprüfung von
Entladenetzteilen und Ionisationsgeräten.

Prüfgeräte aus der Test Line finden Sie hier.
Messgeräte aus der Test Line finden Sie hier.
Perforationszähler aus der Test Line finden Sie hier.

Haug - Test Line Prüfgerät HSM LED
Prüfgerät HSM LED


Downloads
HAUG bietet einen umfangreichen Downloadbereich mit Fachartikel und Son- derdrucken als pdf-Dateien an. Den Donwloadbereich finden Sie hier.


Was ist Elektrostatik?

Statische Elektrizität

Man versteht darunter eine ruhende elektrische Ladung. Statische Elektrizität kann in Nichtleitern oder in gegen die Erde isoliert aufgestellten Leitern auftreten.

Statische Elektrizität findet man auch in der Natur. Eine Wolke kann sich z.B. in einem Gewitter so stark statisch aufladen, dass es zu einer Entladung gegen die Erde kommt. Eine Entladung kann auch auftreten, wenn eine positiv und eine negativ geladene Wolke zusammentreffen. Diese Entladungsvorgänge nehmen wir als Blitze wahr..

Ionen
Ionisatoren erzeugen Ionen, also elektrisch geladene Atome und Moleküle. Bei einem elektrostatisch neutralen Atom ist die Zahl der Protonen im Atomkern identisch mit der Zahl der Elektronen in der Atomhülle. Bei einem Ion ist dagegen die Zahl der der Elektronen erhöht oder erniedrigt. Da die Elektronen die Träger der negativen Ladung sind, entsteht ein negatives Ion, wenn sich die Zahl der Elektronen in der Atomhülle vergrößert. Ein positives Ion hat ein oder mehrere Elektronen weniger als ein entsprechendes elektrisch neutrales Atom.

Haug - Hochspannungsnetzteil
Hochspannungsnetzteil

Messung statischer Elektrizität
Statische Elektrizität kann man indirekt messen, indem man die von ihr ausge- henden Wirkungen registriert. Man benutzt heutzutage Feldstärkemessgeräte, die die Influenz- oder Modulationsmessmethode benutzen.
Diese Geräte arbeiten berührungslos und messen das elektrische Feld nach Betrag und Vorzeichen. Influenzmessgeräte messen Influenzladungen, die durch die Wirkung des elektrostatischen Feldes eines aufgeladenen Körpers erzeugt werden.

Entbehrlich für die einen ...
Elektrostatische Ladung tritt bei vielen Produktionsprozessen als immenser Störfaktor auf: Insbesondere in der Papier- und Folienverarbeitung, in der Textil- sowie in der Kunststoffverarbeitenden Industrie verursachen unerwünschte La- dungen und statisch angezogene Staubpartikel Produktionsungenauigkeiten, hohe Ausschussquoten und Qualitätsverluste.

... unentbehrlich für die anderen!
In einigen Produktionsabläufen wird dieser physikalische Prozess jedoch gezielt und  nutzbringend eingesetzt: Er ermöglicht z.B. das Verkleben unterschiedlich- ster Materialien oder verhindert beim Aufwickeln von Folien das Verschieben der Bahnen. Auch für ein passgenaues Positionieren bedruckter Etiketten beim “In Mould Labelling” ist Aufladung die Grundvoraussetzung.

Wir haben die Lösung für beide!
HAUG-Ionisationssysteme messen,  neutralisieren oder  erzeugen elektrostati- sche Ladungen zuverlässig, hochwirksam und individuell nach Ihrem Bedarf.

Anwendungsgebiete
Kunststoffverarbeitende Industrie
Verpackungsindustrie
Grafische Industrie
Elektroindustrie
Glasindustrie
Textilindustrie u.v.a.


EletronenübertrittHaug - Elektronenübertritt
Haug - Elektronenübertritt Bild2









Bei einer Trennung der beiden Werkstücke vergrößert sich ihr Abstand um meh- rere Größenordnungen. Die Kondensatorkapazität verringert sich entsprechend, und die Spannung steigt beträchtlich an (bis 10 kV und mehr), falls es nicht zu einem Ladungsausgleich kommt.

Trennung und Restladung
Haug - Trennung und RestladungHaug - Trennung und Restladung Bild2









Es handelt sich um ein Kontaktphänomen. So lässt sich auch der Einfluss der Reibung erklären, da die Reibung die Größe der Kontaktfläche beeinflusst.

Enstehung elektrostatischer Aufladungen
Ladungsverschiebungen  enstehen durch den engen mechanischen Kontakt zweier, insbesondere hochisolierender Materialien. Heute liefert die Halblei- terphysik  folgende Theorie:  Bringt man zwei Materialien  in engen  mechani- schen Kontakt, so kommt es innerhalb der gemeinsamen Grenzschicht aufgrund unterschiedlicher  Elektronenaustrittsarbeiten  zu einem  Elektronenübertritt.  An der  gemeinsamen  Grenzschicht ist  eine Spannung von wenigen Millivolt wirk- sam. Die Grenzschichten der beiden Materialien können als Plattenkondensator aufgefasst werden.

Ionisatoren
Ionisatoren erzeugen Ionen, also elektrisch geladene Atome und Moleküle. Ioni- siert  werden die gasförmigen  Luftbestandteile. Feste Teilchen und Wasser- dampf in  der Luft werden  aufgeladen.  Ionisatoren gibt es in vielen verschiede- nen Bauformen. Am häufigsten werden stabförmige Ionisatoren verwendet.

Passive Ionisatoren
Passive Ionisatoren sind so aufgebaut, dass metallische Spitzen mit der Erde verbunden sind. Wird ein solcher Ionisator in die Nähe eines geladenen Mater
ials gebracht, so wird in den Spitzen des Ionisators eine Corona-Entladung induziert, die wiederum Ionen erzeugt. Die Wirkung von passiven Ionisatoren ist beschränkt. Sie werden in der Regel nur in Verbindung mit aktiven Ionisatoren eingesetzt.

Haug - Passiver Ionisator
Passiver Ionisator

Aktive Ionisatoren
Aktive Ionisatoren werden nach verschiedenen Bauprinzipien hergestellt. Am häufigsten  werden Wechselspannungsgeräte eingesetzt. Die Spannungserzeu- ger der Firma HAUG arbeiten mit Netzfrequenz (50 – 60 Hz) und generieren eine Spannung von ca. 7 – 8 kV.

Haug - Prinzip eines aktiven Ionisators
Prinzip eines aktiven Ionisators

Bei Ionisationsstäben liegt die Hochspannung an vielen Spitzen an. Bei HAUG- Ionisationsstäben  sind die Spitzen nicht direkt  mit der  Hochspannung verbun- den; sie sind vielmehr galvanisch von ihr getrennt. Dadurch sind die Ionisa- tionsstäbe berührungssicher. An jeder Spitze werden im Takt der Netzfrequenz positive und negative Ionen erzeugt, und zwar in der positiven Halbwelle der Wechselspannung positive Ionen und in der negativen Halbwelle negative Ionen. Diese Ionen neutralisieren Ladungen, die sich auf einem Material unterhalb des Ionisationsstabes befinden, da die Ionen von Ladungen entgegengesetzter Po- larität angezogen werden. Überzählige  Ionen fließen über den  Mantel des Sta- bes an die Erde ab. Somit können keine unerwünschten Ladungen aufgebracht werden. Ein aktiver Ionisator der beschriebenen Bauart ist also selbstregelnd.

Haug - Ionisationsstab (aktiv)
Ionisationsstab (aktiv)

Aktive Ionisatoren mitLuftunterstützung
Ionisatoren  der im vorhergehenden Abschnitt beschriebenen  Bauart  haben einen  systembedingten Nachteil; ihre  Reichweite ist relativ  eng eingeschränkt und liegt bei 10 mm bis ca. 50 mm. Da Ionen beider Polarität erzeugt werden, rekombinieren  die generierten  Ionen in einer  gewissen Entfernung  vom Ioni- sator. Die Ionen werden also in einer größeren Distanz neutralisiert. Dieses Phänomen kann verringert werden, indem man die Ionen mit Druckluft vom Ionisator wegbefördert. Auf diese Art kann der Wirkbereich eines Ionisators auf bis zu maximal ca. 700 mm vergrößert werden.

Druckluft wird  vor allem dann  eigesetzt, wenn eine  Oberfläche zu  reinigen ist. Die ionisierte, komprimierte Luft löst besonders wirkungsvoll Staub- und Schmutzpartikel. Die Ionisation hebt dabei die elektrostatischen Bindungskräfte zwischen den Partikeln und der Oberfläche auf.

HAUG bietet Ionisatoren mit Luftunterstützung in vielerlei Bauformen an. Es gibt ringförmige Ionisatoren für Handbetrieb und für den stationären Einbau. Stab- förmige Ionisatoren können durch eine Blasluftleiste ergänzt werden, oder man kombiniert sie mit einem Rohr, das mit Düsen versehen ist.

Haug - Ringionisator für Handbetrieb, stationären Einbau


Produkte

Untenstehend finden Sie einen Auszug von unseren Produkten, die wir auf der Messe automation & electronics ausstellen:

Ionisationsgerät EI DC
Der Ionisationsstab EI DC eignet sich hervorragend für den Einsatz in schnell laufenden Prozessen oder zum Neutralisieren von hohen elektrostatischen La- dungen. Er liefert dank der verwendeten Gleichspannungstechnologie eine hohe Entladeleistung. Ein GFK Profil macht den EI DC äußerst verwindungssteif und ermöglicht die Fertigung von großen Stablängen.

Mehr Informationen finden Sie hier.

Haug - Ionisationsgerät EI DC


Entladenetzteil EN 1 DC
Das Entladenetzteil EN 1 DC liefert in Verbindung mit den angeschlossenen Gleichspannungs-Ionisationsgeräten eine hohe Entladeleistung zum Neutrali- sieren von elektrostatischen Ladungen. Daher ist auch in schnell ablaufenden Prozessen eine zuverlässige elektrostatische Neutralisierung möglich. Der Ein- satz der Produktlinie „DC Line“ ist ebenfalls dann vorteilhaft, wenn eine Annä- herung auf 30 mm an die zu entladende Oberfläche nicht möglich ist.

Mehr Informationen finden Sie hier.

Haug - Entladenetzteil EN 1 DC


Ionisationssysteme DC Jet
Der DC Jet ist ein ultrakompaktes Ionisationsgerät mit Luftunterstützung. Dank der verwendeten Gleichspannungs-technologie ist der DC Jet trotz kleiner Ab- messungen dennoch leistungsstark. Die Luftunterstützung erhöht die Reichweite der Ionen und ermöglicht zudem das Abblasen von kleinen Partikeln von Oberflächen. Der Ionisationskopf des DC Jet ist an einem Segmentschlauch montiert.

Mehr Informationen finden Sie hier.

Haug - Ionisationssysteme DC Jet


Entladenetzteil Multistati S - Erfolgreiche Produkte konsequent weiterent- wickeln...
Das Multistat S basiert auf dem erfolgreichen Multistat und bietet zusätzlich eine Funktionsüberwachung für das komplette Ionisationssystem - vom Entladenetz- teil über die Hochspannungskabel bis hin zu den Ionisationsgeräten. Über Meldebuchsen kann der Betriebszustand des Ionisationssystems mittels Ma- schinensteuerung oder Leitstand abgefragt bzw. gesteuert werden. Das Multistat S signalisiert fehlerhafte Betriebszustände verzögerungsfrei - Sie haben Ihren Ionisationsprozess permanent unter Kontrolle.

Mehr Informationen finden Sie hier.

Haug - Entladenetzteil Multistati S


Produktübersicht
Für mehr Informationen bitte auf die untenstehenden Links klicken:


Besuchen Sie uns auf der Fakuma. Wir freuen uns auf Ihren Besuch an unserem Stand (Halle A1, Stand 1011).

HAUG BIEL AG - LogoHaug Biel AG
J. Renfer-Strasse 60
2504 Biel

Tel. 032 344 96 96
Fax 032 344 96 97

www.haug-biel.ch
info@haug-biel.ch
