Zumbach zeigt an der K 2010 viele neue Entwicklungen im Gebiet der Inline-Messung und Qualitätskontrolle.
Kurzbeschreibung der wichtigsten Exponate:
1. Messung und Regelung von Wanddicke & Durchmesser bei Rohren und Schläuchen
Das Hightech-Ultraschall-System WALLMASTER bietet neue und anwendungs- spezifische Lösungen zur Wanddickenmessung und Regelung. Aussen- und Innendurchmesser können auch geregelt werden, wenn ein ODAC®-Lasermess- kopf angeschlossen ist.
- WALLMASTER: Messdatenprozessor und Anzeigeeinheit. Erhältlich mit konventionellem oder Touch-Bildschirm. Äusserst bedienerfreundlich und mit leichtverständlicher, grafischer Bedieneroberfläche. Zum Anschluss von UMAC®-Scannern und verschiedenen ODAC®-Durchmessermessköpfen, wie auch für Fehlerdetektoren. Regelung, Statistiken, SPC, Prozessor- Kommunikation.
- UMAC® CI: Hochleistungs-Ultraschall-Messsystem, funktioniert ausschliess- lich auf digitaler Basis, erlaubt flexible und spezifische Konfiguration von Messaufgaben.
- UMAC® Z-Scanner: Völlig neuartigen Konstruktion (Pat. pend.); Die Transducer können innert Sekunden und synchron in die optimale Mess- position gebracht werden. Die Scanner decken einen Aussendurchmesser- bereich bis zu 180 mm ab und stellen eine elegante und einfache Lösung dar für Inline-Wanddickenmessung und -Regelung von Kabelmänteln, Roh- ren und Schläuchen.
- UMAC® R-Scanner bieten bis zu 8 Messpunkte (Transducer) und messen Produkte mit bis zu 450 mm Aussendurchmesser.

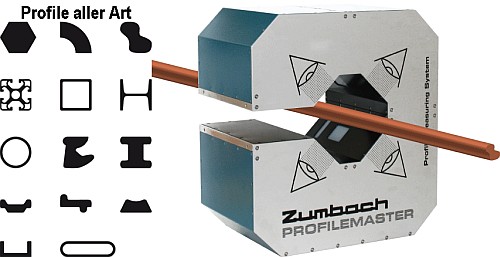

Profilvermessungssystem PROFILEMASTER® PMM 80
2. 2- & 3-achsige Durchmesser- und Ovalitätsmessköpfe
Neue Laser-Durchmessermessköpfe für hochgenaue Messung von Rohren und Schläuchen. Eine Auswahl von Standardmodellen und neuen Messköpfen mit spezieller Laserstrahlgeometrie, Funktion zur Fehlerdetektion und hohen Scanra- ten wird zu sehen sein.
3. Inline Querschnittsmessung von Profilen
Vollständige Profil-Querschnittsmessung, einschliesslich zurückgezogener Di- mensionen, Radien usw. können mit dem PROFILEMASTER®-System, dank Lichtschnittverfahren (Laser and CCD-Kameras), gemessen werden. Ausgestellt wird, als Platzhalter für die komplette Produktreihe der PROFILEMASTER®-Sys- teme, das Kompaktmodell PMM 80.
4. Oberflächenfehler-Detektion in 3 Achsen
Oberflächenfehler können, je nach Art des Fehlers, mittels Bildverarbeitung oder Photometrie mit den 3-achsigen Fehlerdetektoren KW 13TRIO und KW 32TRIO erkannt werden.
5. Inline-Oberflächeninspektion mit High-Tech
SIMAC® 63 ist eines der modernsten Oberflächenprüfsysteme mit Bildverarbei- tung und erfüllt die Nachfrage für industrielle Anwendungen. Der optimalsten Messlösung, in Bezug auf Preis-Leistung, wurde bei der Konzeption des SIMAC® 63 die grösste Aufmerksamkeit geschenkt. Es eignet sich für praktisch alle Rohre, Schläuche und andere Qualitätsprodukte aus Kunststoff, Gummi und andern Materialien.
6. Optische Längen- & Geschwindigkeitsmessung
Der neue SPEEL 3000 ist für Messaufgaben mit höchsten Genauigkeitsanforde- rungen auch bei hohen Geschwindigkeiten ausgelegt.
7. Software
Eine vollständige Reihe von Windows-basierten Softwarelösungen für viele verschiedene Funktionen wie Datenübernahme und Analyse, Speicherung von Berichten zur Rückführbarkeit und späterem Ausdruck, Mehrfachmessung u.a.m.
Besuchen Sie uns an der K Messe. Wir freuen uns auf Ihren Besuch an unserem Stand (Halle 10, Stand E41).
|
